JBF-3131输入模块
品       牌:
证       书:
检验报告
价       格:
媒体价    ¥320.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 青鸟消防
进入品牌页
关注
类似产品
 JBF-131F-N输入模块
 JBF-3141输入/输出模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  注意:该型号设备已停产,其替代型号JBF-4131

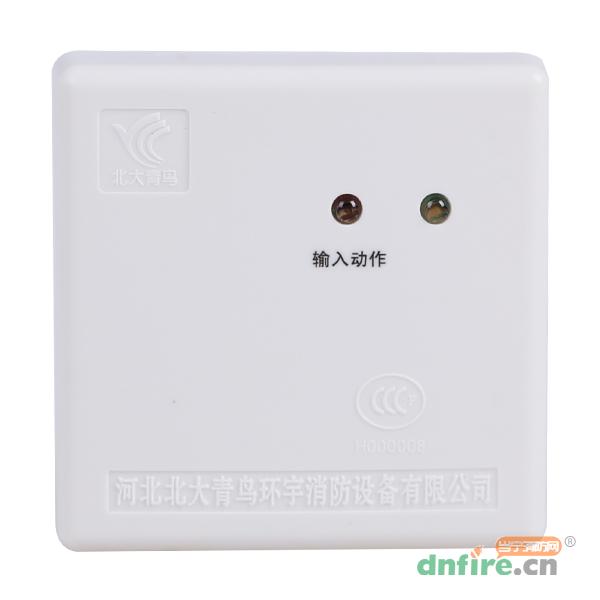

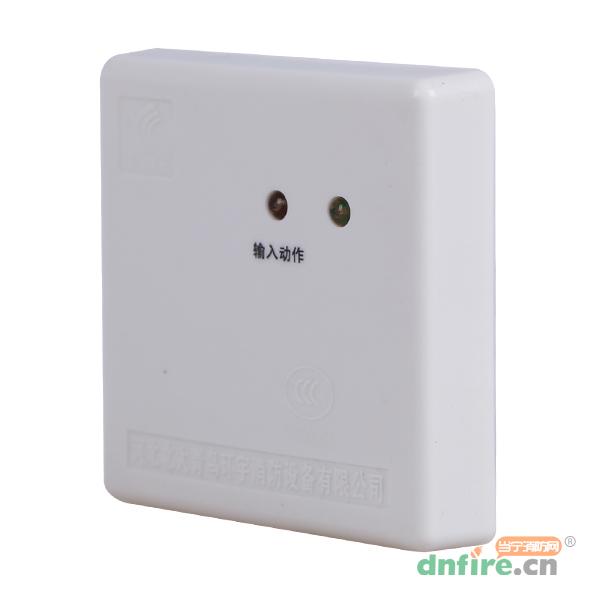

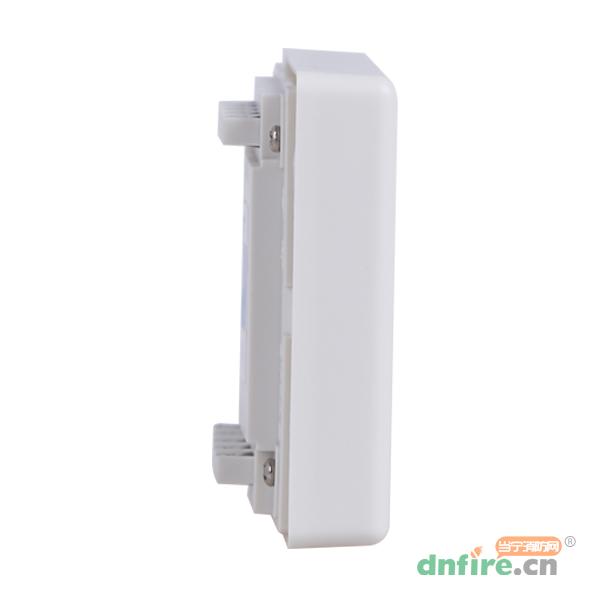

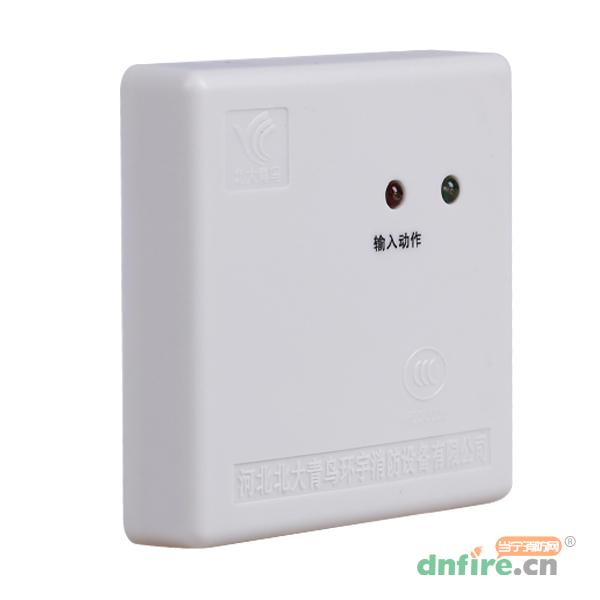

JBF-3131输入模块产品情景展示

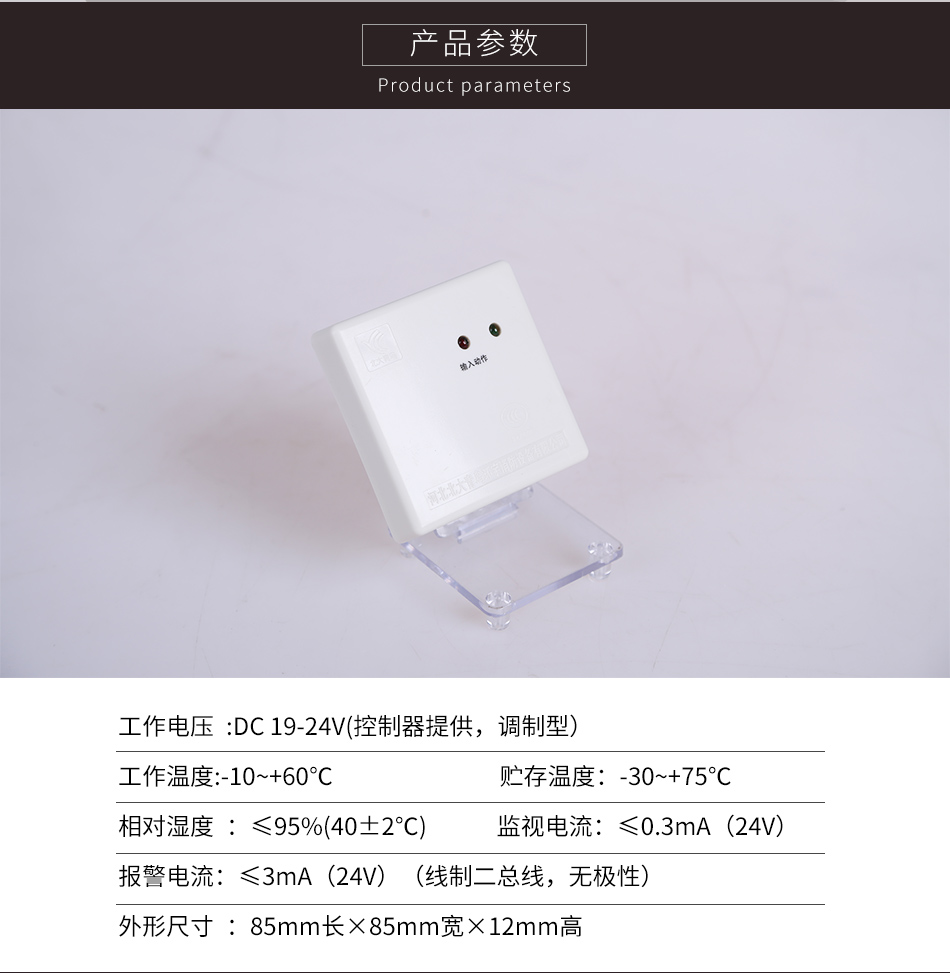

JBF-3131输入模块产品参数

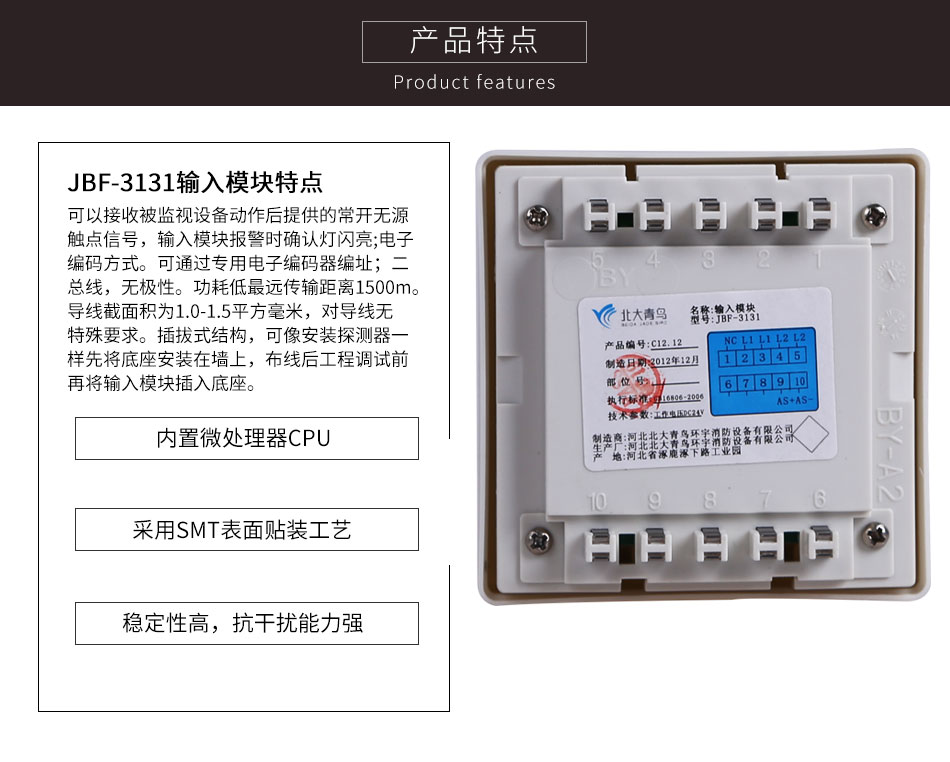

JBF-3131输入模块产品特点

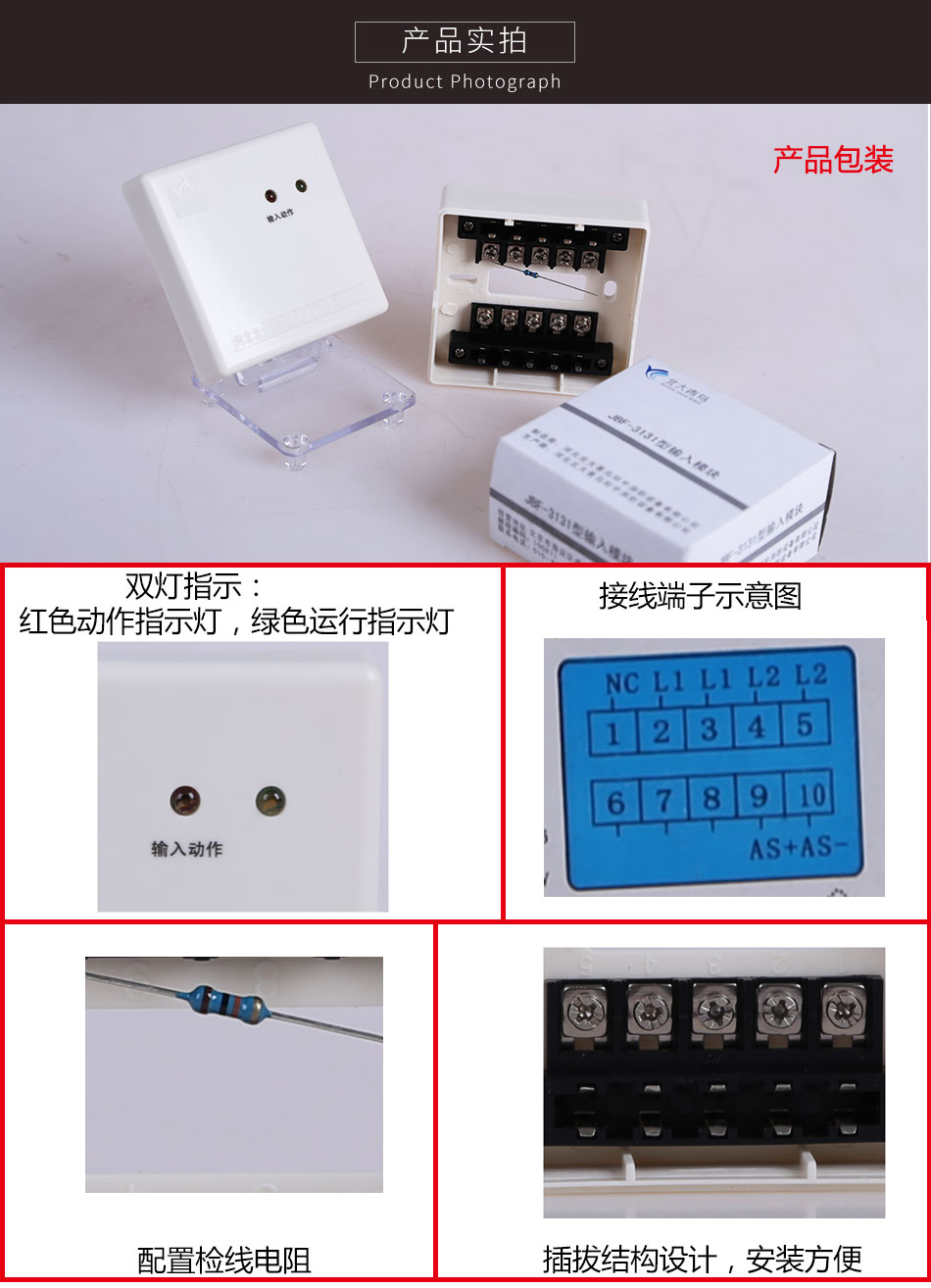

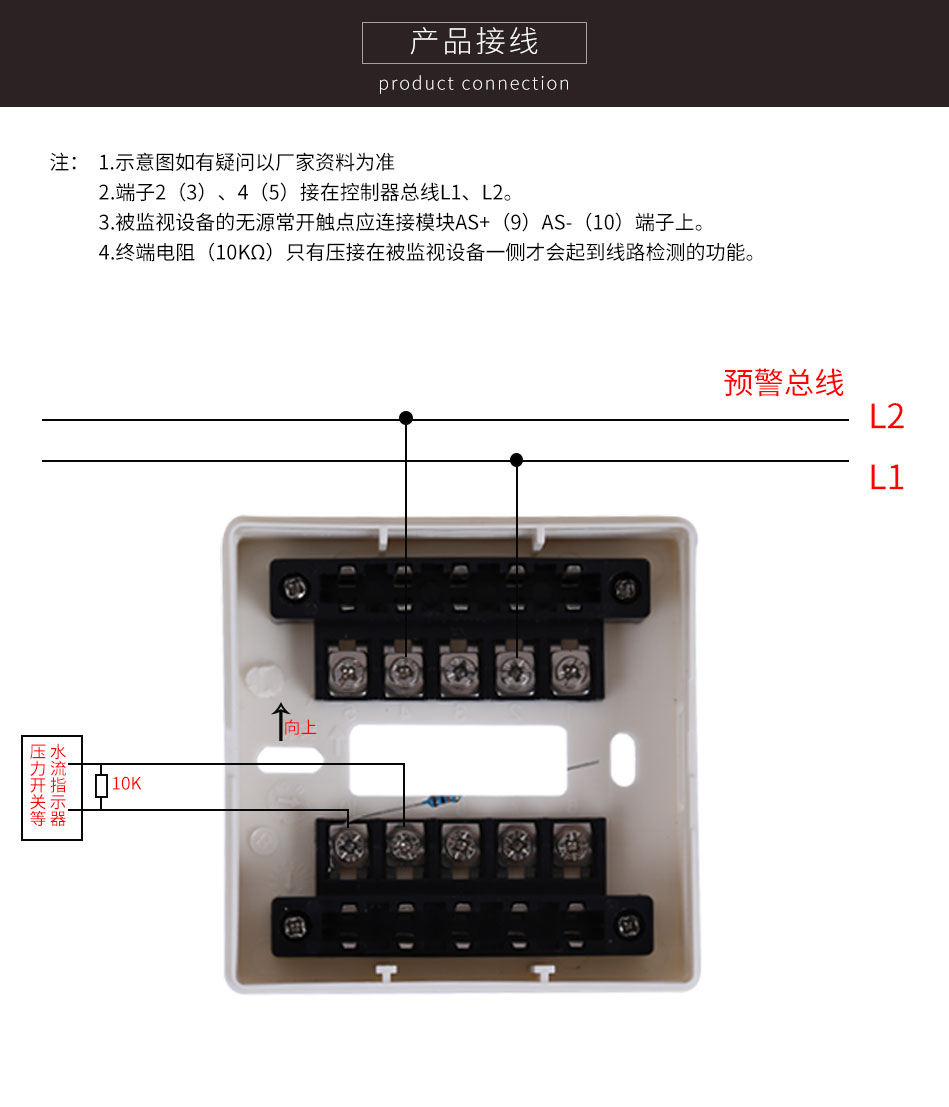

JBF-3131输入模块产品接线图

JBF-3131输入模块产品应用场所

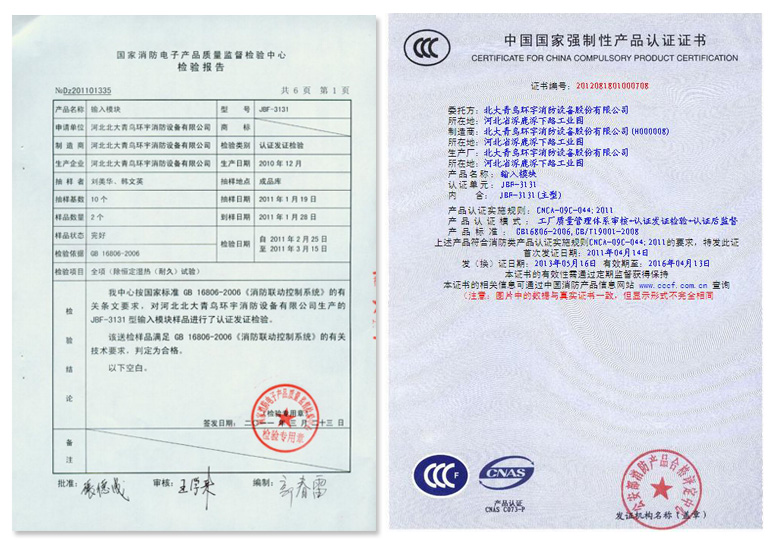

 JBF-3131输入模块JBF-3131输入模块检验报告及3C认证证书

一、JBF-3131输入模块特点

  1、JBF-3131输入模块内置微处理器CPU;

  2、采用SMT表面贴装工艺;

  3、稳定性高,抗干扰能力强;

  4、可以接收被监视设备动作后提供的常开无源触点信号,输入模块报警时确认灯闪亮;

  5、电子编码方式。可通过专用电子编码器编址;

  6、二总线,无极性。功耗低,最远传输距离1500m。导线截面积为1.0-1.5平方毫米,对导线无特殊要求。施工简便、费用低廉;

  7、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将输入模块插入底座。便于施工、维护;

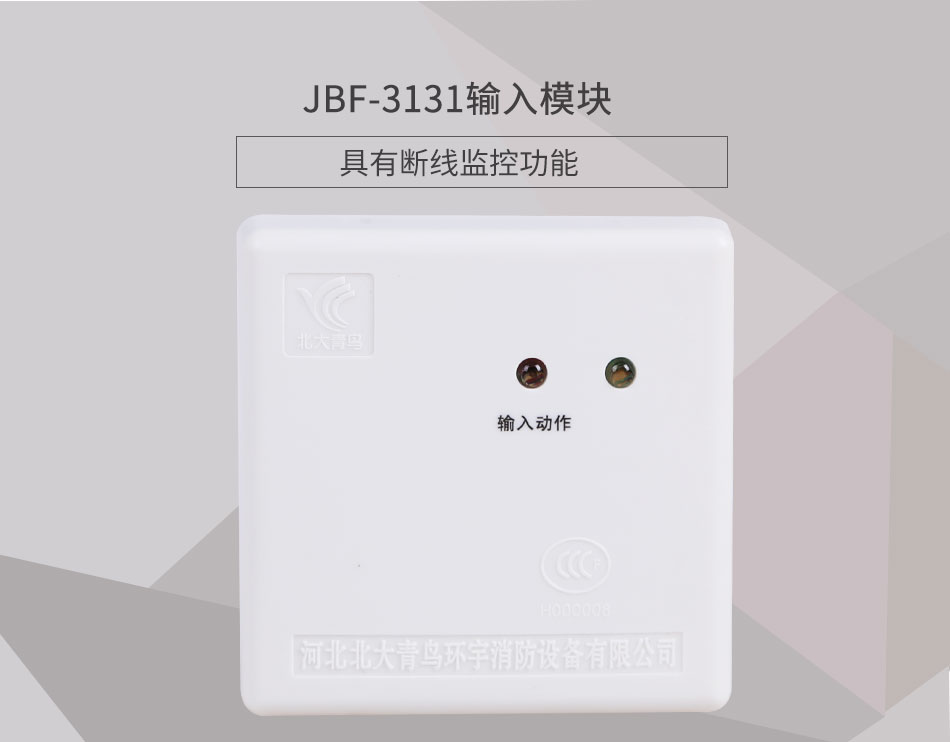

  8、具有断线监控功能。

二、JBF-3131输入模块技术指标

内容

技术参数

工作电压

DC 19-24V      控制器提供,调制型

工作温度

-10~+60℃

贮存温度

-30~+75℃

相对湿度

≤95%(40±2℃)

监视电流

≤0.3mA24V

报警电流

≤3mA24V

确认灯

监视状态瞬时微亮,报警闪亮(绿色)

外形尺寸

85mm长 × 85mm × 12mm

线   制

二总线,无极性

三、JBF-3131输入模块安装与接线

  JBF-3131输入模块采用明装方式,步骤如下:

  在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm。

  将端子2(3)、4(5)接在控制器总线L1、L2上。

  探测总线采用2×1.0-1.5mm2导线;

  使用专用的编码器设定地址码(1-200);

  将所监视设备的常开触点连接在AS+(9)、AS-(10)端子上,并且必须在监视设备的动合端并联10kΩ终端电阻,否则输入模块的地址无法登记上线。

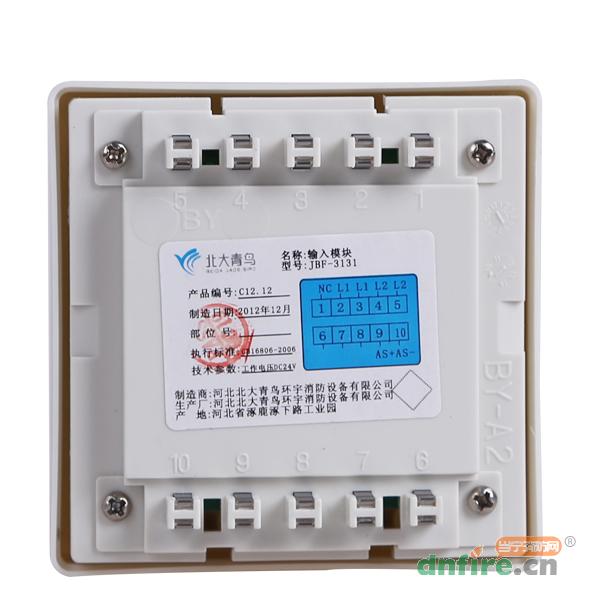

四、JBF-3131输入模块现场接线摸拟图

JBF-131F-N输入模块 JBF-131F-N输入模块

第一步:打开JBF-3131输入模块外壳。

第二步:JBF-3131编码型信号输入模块的接线,

需要准备2组RVS2*1.5线,我们这里以两组普通线代替。

JBF-131F-N输入模块 JBF-131F-N输入模块

第三步:将RVS2*1.5的信号总线从JBF-3131输入模块

底座后面的穿线孔穿过。接入到模块底座的L1和L2上。

第四步:将RVS2*1.5的线从底座后面的穿线孔穿过。

接入到模块底座的AS-和AS+上。

同时AS-和AS+上连接监视设备的时候必须并联10KΩ

的终端电阻。检查现场接线,安装好模块,接线完成。

以上是JBF-3131输入模块的详细信息,如果您对JBF-3131输入模块的价格、厂家、型号、图片有什么疑问,请联系我们获取JBF-3131输入模块的最新信息。

商品属性
[品牌] 西门子
[型号] JBF-3131
[名称] 输入模块
[工作电压] DC24V
[工作电流] ≤3mA(24V)
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 85mm长 × 85mm 宽× 12mm高
