  注意:该型号产品已经停产,其替代产品为LD4400ED-1输入模块。

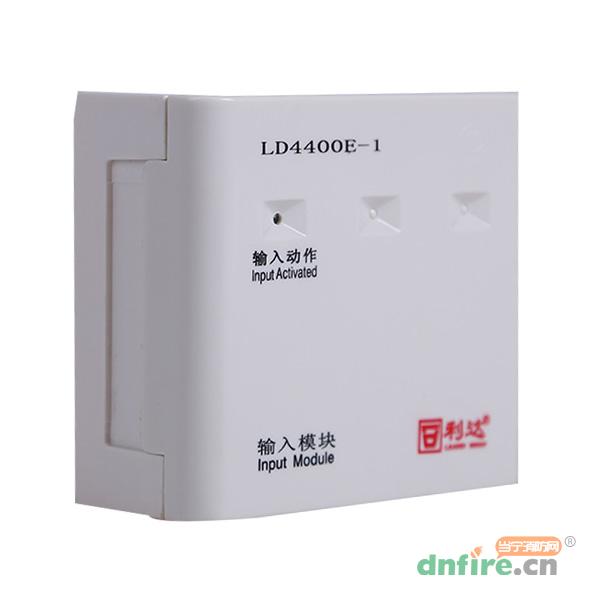

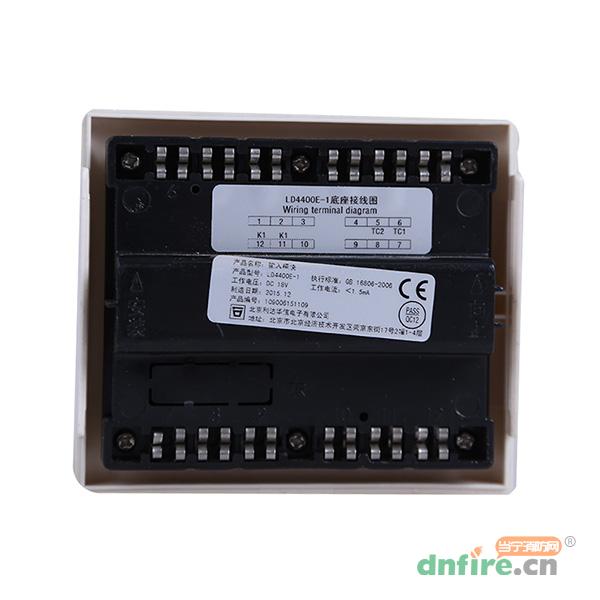

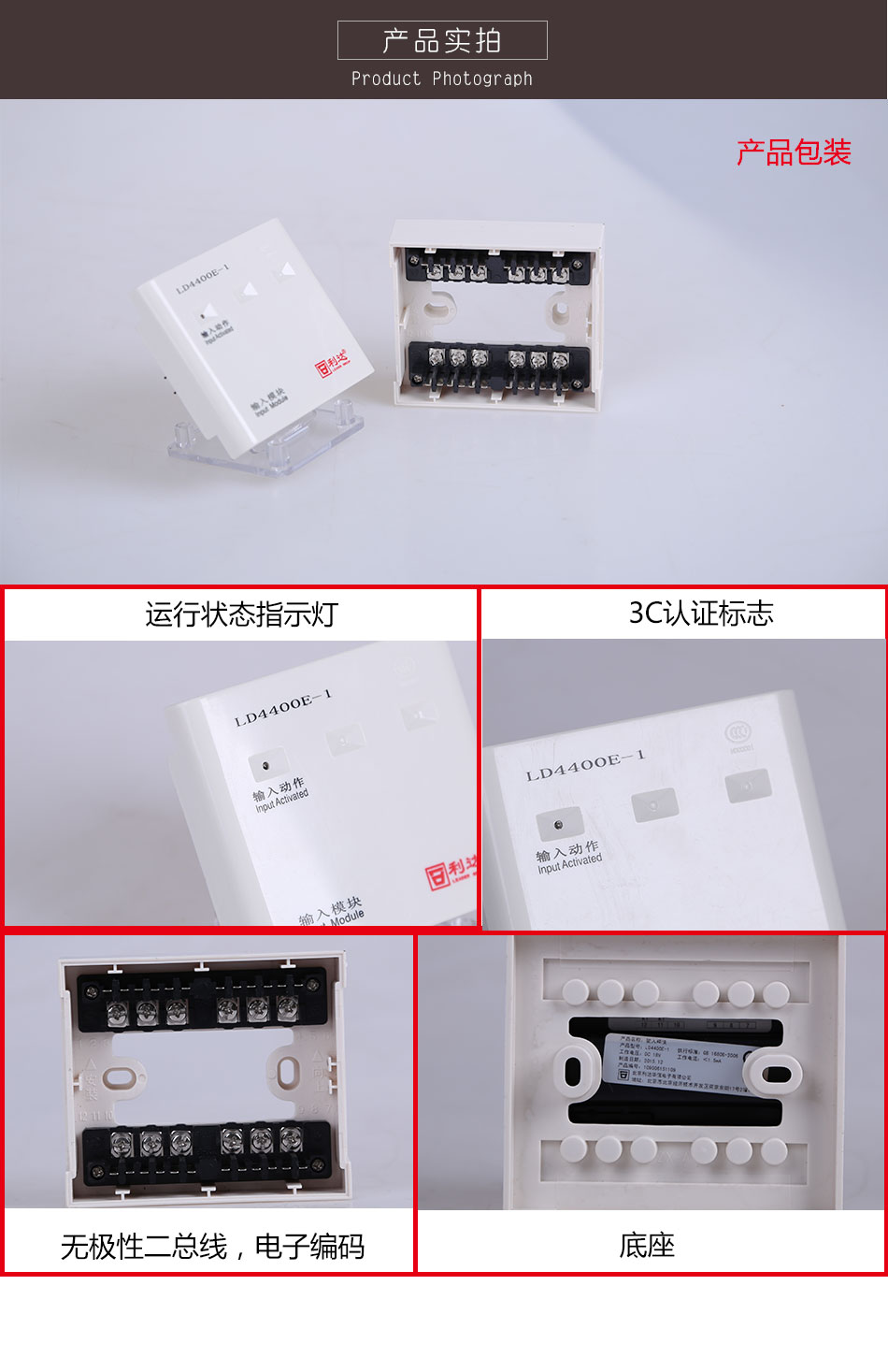

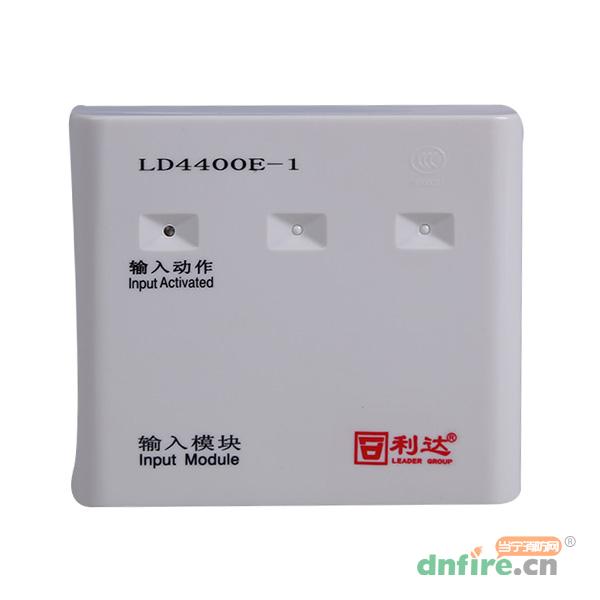

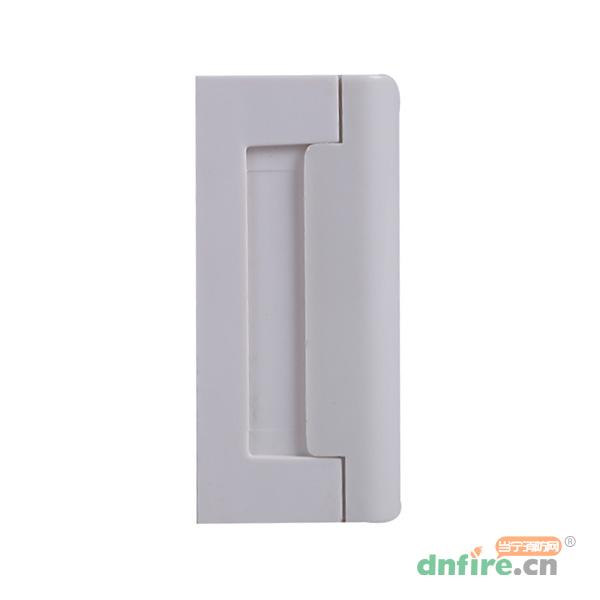

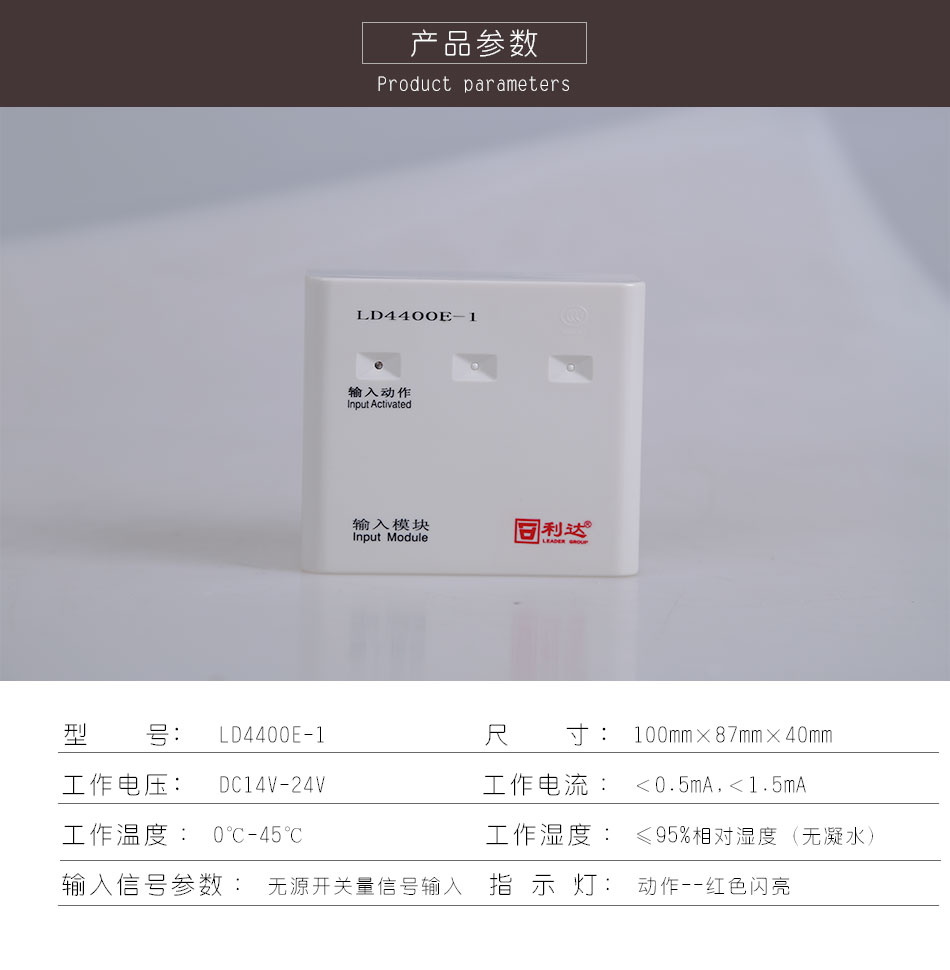

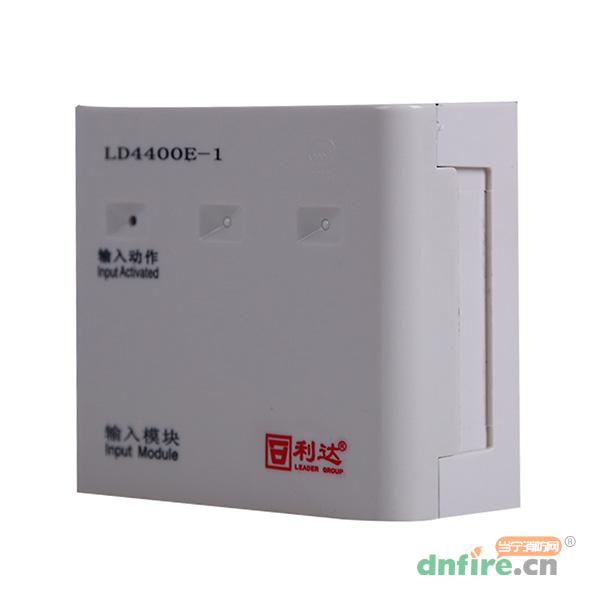

LD4400E-1输入模块产品参数LD4400E-1输入模块接线图LD4400E-1输入模块产品实拍图

一、LD4400E-1输入模块介绍

  LD4400E-1输入模块采用特殊防潮技术和插拔式结构设计。内置单片机,适时处理采集的输入信息,工作性能稳定可靠,具有较强的抗干扰能力,满足联动标准GB16806-2006对输入模块的技术要求和《消防产品3C认证实施规则》。可以接收任何常开无源接点的动作信号,如:水流指示器、压力开关、感温电缆等的动作信号。可以和我公司生产的E/EN系列火灾报警控制器配合使用。也可以接收可燃气体探测器、紫外火焰探测器等报警后给出的无源接点的动作信号。

二、LD4400E-1输入模块功能

  ★ 二总线,无极性。

  ★ 采用电子编码,占一个地址点。

  ★ 可接收无源开关接点信号。

  ★ 可检测无源开关接点断线故障。

三、LD4400E-1输入模块主要技术指标

型号 LD4400E-1
类型 输入模块
指示灯 动作——红色闪亮
工作电压 DC14V-24V
工作电流

静态电流:<0.5mA

报警电流:<1.5mA

输入信号参数 无源开关量信号输入
工作环境温度 0℃-45℃
工作环境相对湿度 ≦95%RH(40±2℃)
安装方式 配合LD60(N)底座安装使用,采用旋转式安装方式,安装方便
最大外形尺寸 宽100mm×高87mm×厚40mm
重量 0.11kg±0.01kg

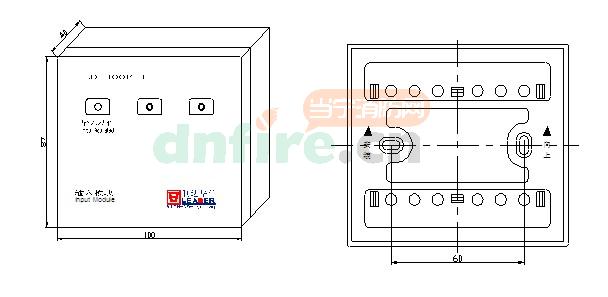

四、LD4400E-1输入模块结构与安装尺寸图

LD4400E-1结构与安装尺寸图

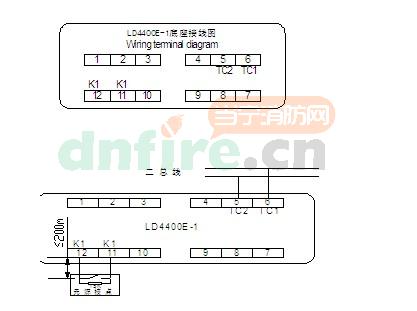

五、LD4400E-1输入模块端子图与接线图示例

LD4400E-1端子图与接线图示例

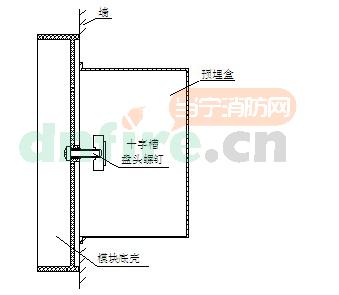

六、LD4400E-1输入模块安装步骤

  ★模块通用底座LD60(N),如右图将其安装在预埋盒固定孔上。

  ★底座上有两个长条孔,可用螺钉将底板固定在墙壁上。

  ★将各导线由底部进出线孔穿入并与相应端子正确连接。

  ★系统接线校验后,将模块上的文字与底座定位孔边上的文字方向一致,扣在底座上,并按压使两部分扣紧合缝。

LD4400E-1安装步骤

七、LD4400E-1输入模块布线要求

  ★二总线:宜选用截面积不小于1.0mm2阻燃双色双绞软铜线(ZR-RVS2×1.0mm2)或选用截面积不小于1.0mm2的阻燃铜芯电缆(ZR-KVV2×1.0mm2),耐压≥250V。连接导线的长度应以总导线电阻<50Ω为限,否则应考虑增大导线截面积,或加装总线中继器。(不宜采用平行线)

  ★穿管要求:应单独穿入金属管、经阻燃处理的硬质塑料管或封闭式线槽中,严禁与其它系统传输线路穿入同一管中。

商品属性
[品牌] 利达华信
[型号] LD4400E-1
[名称] 输入模块
[工作电压] DC 14V~24V
[工作电流] 静态电流:<0.5mA 报警电流:<1.5mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 宽100mm×高87mm×厚40mm
[重量] 0.11Kg±0.01Kg
[使用类别] 通用
[接收信号] 开关量
[别名] LD4400E-1输入模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(18)

    匿名用户评论等级: 5

    4400和4900能通用吗?

    2021-12-07 15:33:30

    匿名用户评论等级: 5

    为什么安装这个模块后,工作指示灯不闪烁,但是在中控室能收到风机启动的反馈信号?

    管理员:

    接收到反馈信号了,那指示灯应该常亮了,是不是光线或什么原因没看出来灯是常亮的。

    2019-08-05 17:10:37

    匿名用户评论等级: 5

    模块线都接好了,为什么还报故障,哪的原因

    管理员:

    电阻是否接对了,电阻规格本身是不是对的。线路的电压是否正常。

    2018-06-07 15:39:25

    匿名用户评论等级: 5

    如果不加电阻,会影响整条回路故障吗。

    管理员:

    不加电阻不会影响整个回路,只会影响到那个输入模块报故障。如有问题可以电话咨询400-928-6119

    2018-06-07 10:33:23

    匿名用户评论等级: 5

    反馈线没有电阻正常吗?

    管理员:

    有检线功能是需要加电阻的,不加电阻会报故障的。你那如果没有电阻可以看下控制器是否报故障

    2018-06-07 10:30:53

    匿名用户评论等级: 5

    LD4400-1模块只有5、6和k1、k2端子有用是吗?

    管理员:

    一组总线信号,一组输入信号,没毛病

    2018-03-11 20:23:18

    匿名用户评论等级: 5

    LD4400ED-1输入模块加多大的电阻??

    管理员:

    15K的电阻,买模块时应该配置的啊。

    2017-08-07 19:06:30

    匿名用户评论等级: 5

    能否将多个280度阀的关闭信号接入一个输入模块?

    管理员:

    多个接入时并不知道是哪个动作,或者多个阀只动作1个其他部分没动作也是不知道的。一个阀用一个输入模块。

    2017-02-10 17:05:28

    匿名用户评论等级: 5

    加多大的电租

    管理员:

    小编记得是15K的吧,买模块时是配套有的啊。

    2016-12-29 08:25:36

    匿名用户评论等级: 5

    为什么我一接反馈线就报故障,不接就没事

    管理员:

    反馈线是否加了电阻了,反馈应该是无源的哦。

    2016-12-12 15:01:50
