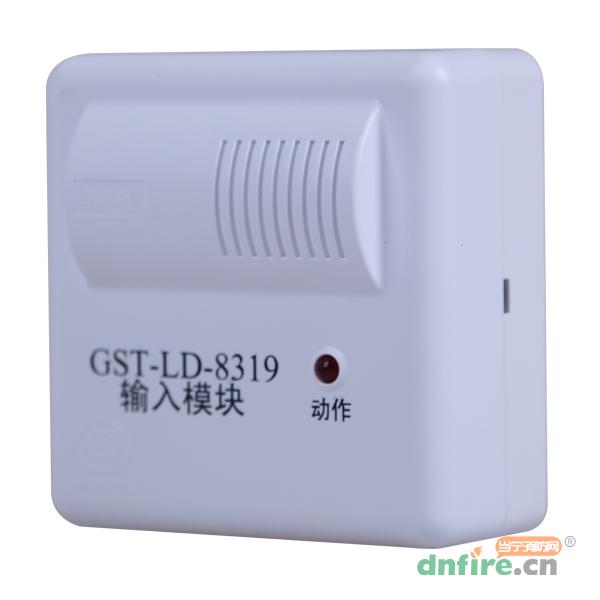

GST-LD-8319输入模块
最多可连接15只非编码现场设备
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥350.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品
 LD4400E-1输入模块
 LD4400EN-2双输入模块
 JBF-131F-N输入模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

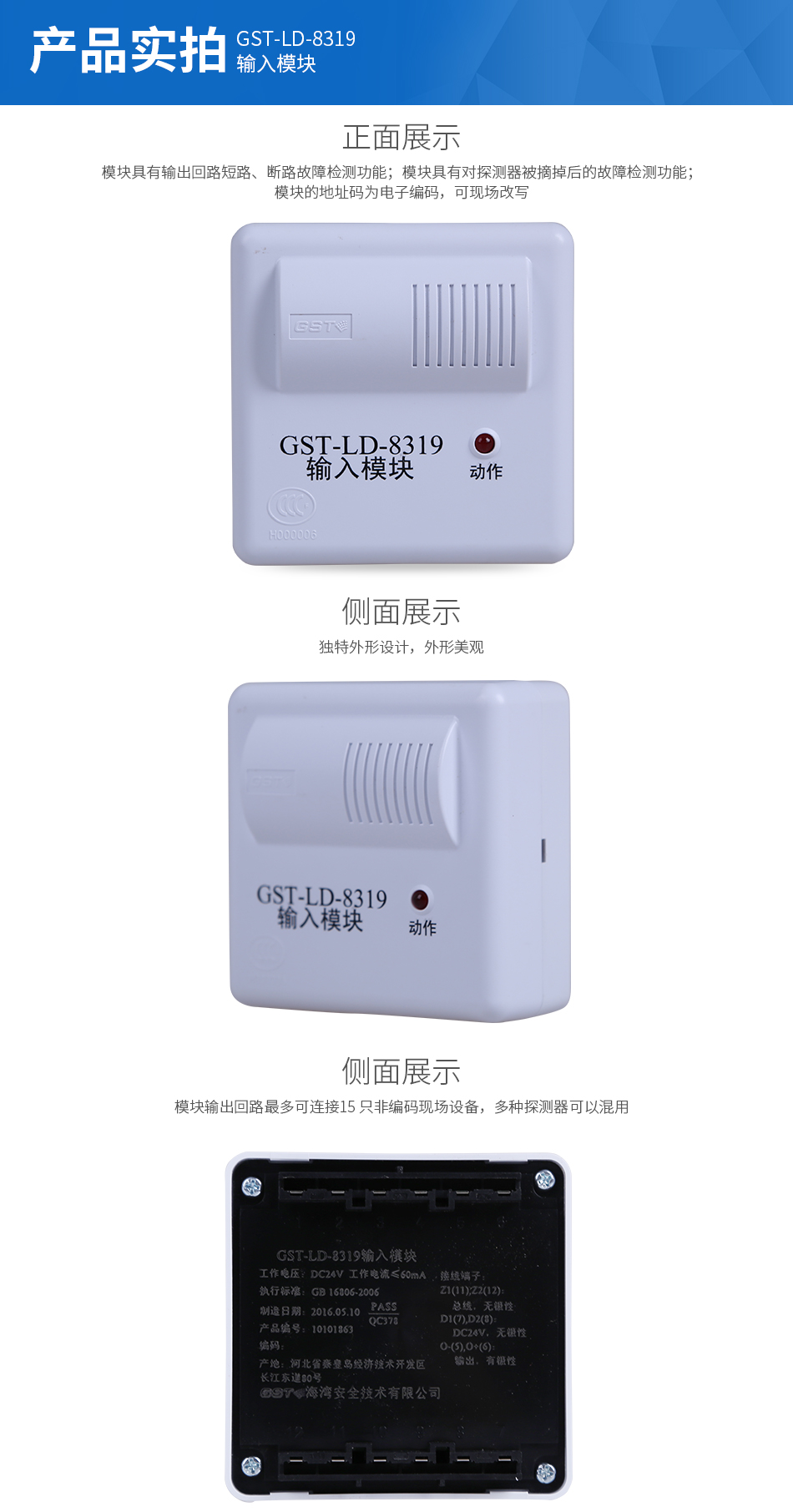

GST-LD-8319输入模块情景展示GST-LD-8319输入模块产品参数GST-LD-8319输入模块产品特点GST-LD-8319输入模块产品应用场所GST-LD-8319输入模块

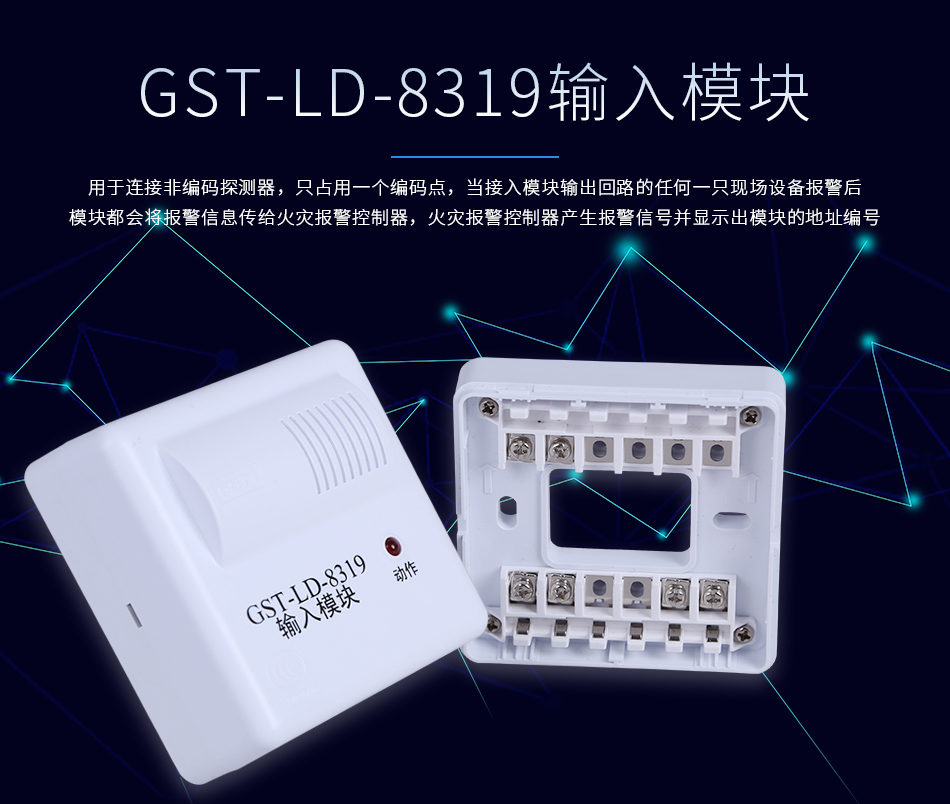

一、GST-LD-8319输入模块概述:

GST-LD-8319输入模块(以下简称模块)是一种编码模块,用于连接非编码探测器,只占用一个编码点,当接入模块输出回路的任何一只现场设备报警后,模块都会将报警信息传给火灾报警控制器,火灾报警控制器产生报警信号并显示出模块的地址编号。
本模块可配接本公司生产的非编码点型光电感烟火灾探测器、非编码点型差定温火灾探测器、非编码点型复合式感烟感温火灾探测器及非编码点型紫外火焰探测器等。模块输出回路最多可连接15只非编码现场设备,多种探测器可以混用。若输出回路中接有JTG-ZW-G1A点型紫外火焰探测器,则其数量应不超过3只。

二、GST-LD-8319输入模块特点:

1.模块具有输出回路短路、断路故障检测功能。
2.模块具有对探测器被摘掉后的故障检测功能。
3.模块具有短路保护功能。
4.模块通过数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。
5.模块的地址码为电子编码,可现场改写。

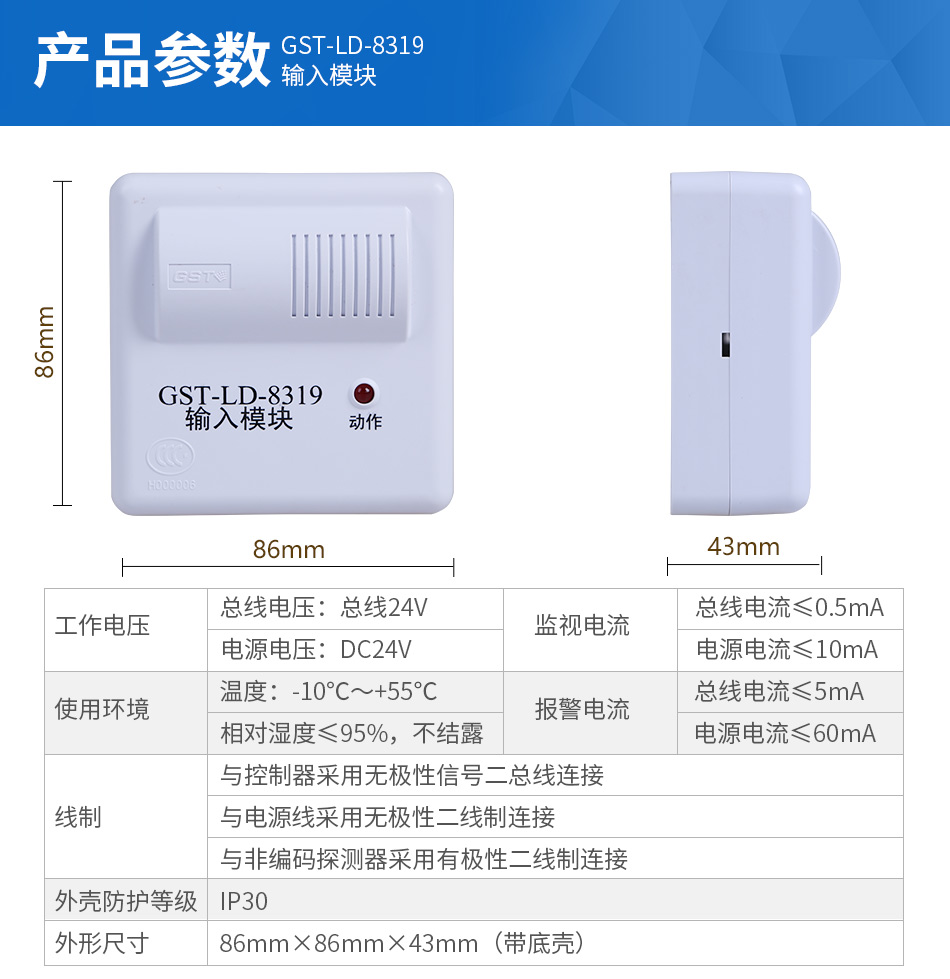

三、GST-LD-8319输入模块技术特性:

1.工作电压:信号总线电压:总线24V    允许范围:16V~28V
 电源总线电压:DC24V      允许范围:DC20V~DC28V
2.工作电流:
总线监视电流≤0.5mA    总线报警电流≤5mA
电源监视电流≤10mA     电源报警电流≤60mA
3.指示灯:红色(巡检时闪亮,报警时常亮)
4.编码方式:采用电子编码方式,编码范围在1~242之间任意设定
5.线制:与火灾报警控制器采用无极性二总线连接,与电源线采用无极性二线制连接,与非编码探测器采用有极性二线制连接
6.使用环境:
 温    度:-10℃~+55℃
 相对湿度≤95%,不凝露
7.外形尺寸:86mm×86mm×43mm(带底壳)
8.壳体材料和颜色:ABS,瓷白
9.重量:约137g(带底壳)
10.安装孔距:60mm
11.执行标准:GB 16806-2006

四、GST-LD-8319输入模块结构特征与工作原理:

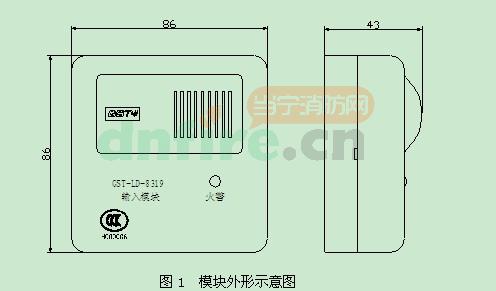

1.模块外形示意图如图1所示。

GST-LD-8319输入模块

对外接线端子图

GST-LD-8319输入模块

2.工作原理
模块具有输出回路短路、断路检测功能,输出回路的末端连接终端器,当输出回路断路时,模块将故障信息传送给火灾报警控制器,火灾报警控制器显示出模块的编码地址;当输出回路中有现场设备被取下时,模块会报故障但不影响其它现场设备正常工作。

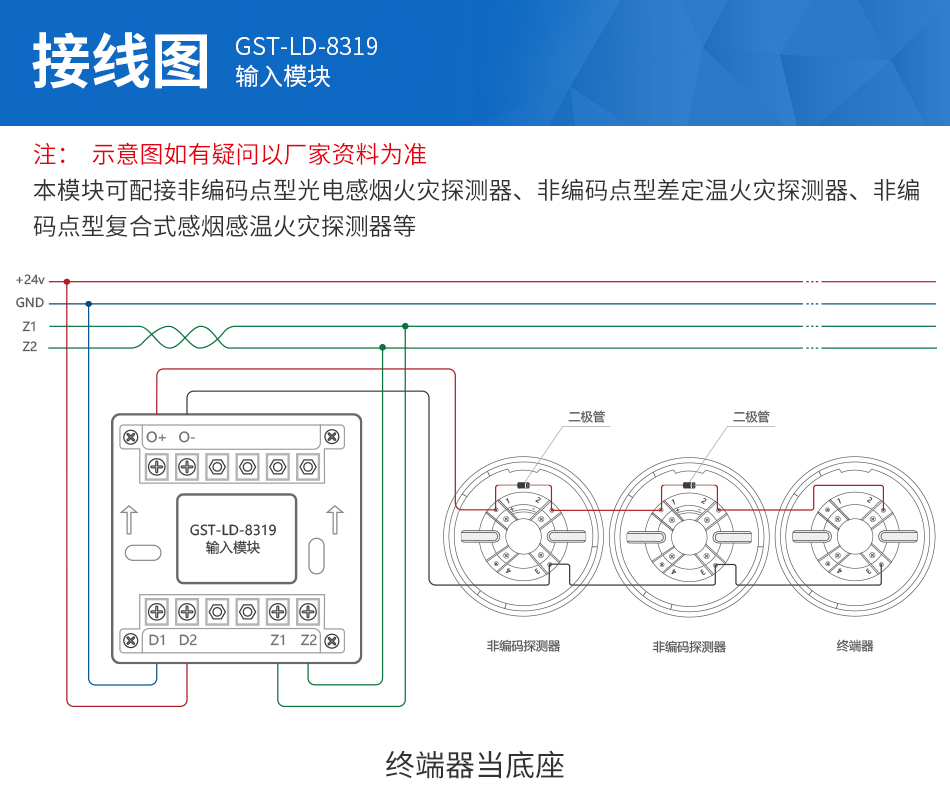

五、GST-LD-8319输入模块现场接线摸拟图:

GST-LD-8319输入模块 GST-LD-8319输入模块

第一步:GST-LD-8319输入模块是电流型的输入模块,用于配接同品牌的非编码探测设备。

第二步:将线从底座后面的穿线孔穿过。将RVS2*1.5的信号总线接入到模块底座的Z1和Z2上。

GST-LD-8319输入模块 GST-LD-8319输入模块

第三步:将线从底座后面的穿线孔穿过。将BV2*2.5的24V电源线接入到模块底座的D1和D2上。

第四步:将线从底座后面的穿线孔穿过。将RVS2*1.5的信号总线接入到模块底座的,然后将非编码探测设备串联连到O-和O+的输出端上(注意区分正负极)。且输出回路终端必须接GST-LD-8320终端器GST-LD-8320A终端器

商品属性
[型号] GST-LD-8319
[名称] 输入模块
[工作电压] 信号总线电压:总线24V 允许范围: 16V~28V
[工作电流] ≤1mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 86mm×86mm×43mm(带底壳)
[重量] 约126g(带底壳)
[使用类别] 通用
[接收信号] 电流量
[别名] GST-LD-8319输入模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(9)

    匿名用户评论等级: 5

    主机没有火警,烟感正常巡检,模块报火警怎么回事

    管理员:

    模块报火警,那主机上就应该有火警信息啊。模块在主机上的定义检查看看呢

    2022-04-03 08:29:58

    匿名用户评论等级: 5

    模块现场正常巡检,主机时好时坏报故障怎么回事

    管理员:

    时好时坏这种软问题最不容易解决,只有在故障的状态下才好检查。首先看下是不是线路有接触不良的问题。

    2022-04-01 10:45:27

    匿名用户评论等级: 5

    GST-LD-8319输入模块的终端电阻的型号是什么

    管理员:

    4.7千欧的,电阻应该都是配套有的

    2019-05-31 17:27:17

    匿名用户评论等级: 5

    GSTLD8319安全删是防爆的吗

    管理员:

    GST-LD-8319不是防爆的,安全栅本身也不是防爆的。安全栅需要安装在安全区域,安全栅出线才可以进防爆区。

    2017-12-28 13:55:49

    匿名用户评论等级: 5

    8319模块可以带金鼎隔爆型烟感几个呀?也是15个吗

    管理员:

    带金鼎的话不是用8319模块,是用8300的。如有疑问可以电话联系我们400-928-6119.

    2017-03-23 23:17:55

    匿名用户评论等级: 5

    你好!8332模块箱回路中只能带10个非编码探头是吗?如果不用安全珊的话,8319只能带15个探头?为什么只能带15个呀,这是受模块什么参数影响吗?

    管理员:

    考虑到系统稳定性,是不能带多的,多的话可能会出现问题。详细可以电话咨询一下我们的服务人员,电话400-928-6119.

    2017-03-23 23:14:15

    匿名用户评论等级: 5

    8319模块接防爆烟感时一定要带安全珊吗?

    管理员:

    需要的,是直接用8332模块箱的,里面就含了模块以及安全栅。可以搜索一下型号看一下。

    2016-12-17 16:33:25

    匿名用户评论等级: 5

    模块输出无电压原因更换过好的模块还是无电压故障

    管理员:

    GST-LD-8319是输入模块啊。你的故障描述不太清楚,不好为你解决故障。你可以联系一下技术人员。

    2016-05-19 12:47:21

    匿名用户评论等级: 5

    如果这个模块报故障,检查一下现场设备是否都安装到位,还有就是要在末端加一个电阻,用于检线。

    管理员:

    恩 很专业!

    2013-01-16 21:40:42
