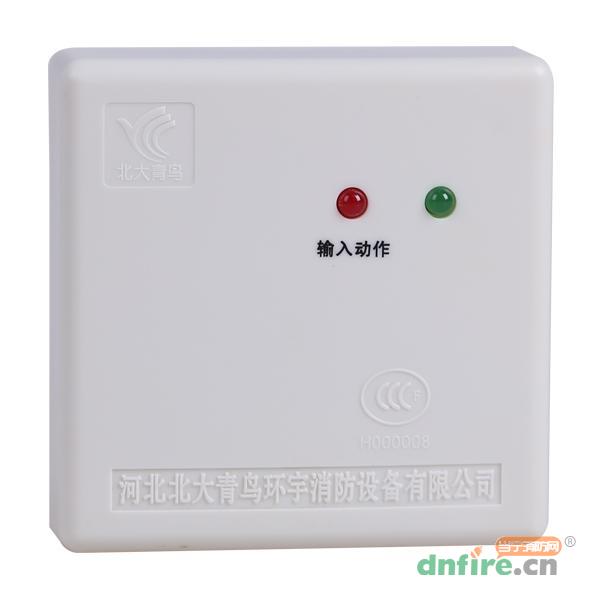

JBF-131F-N输入模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JBF-3131输入模块

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

  特别提醒:JBF-131F-N输入模块现已停产,由JBF-3131输入模块替代,JBF-3131产品本身与JBF-131F-N没有任何区别,请追求型号完全相同的朋友不要拍此链接,谢谢!

JBF-131F-N输入模块JBF-131F-N输入模块JBF-131F-N输入模块

JBF-131F-N输入模块

JBF-131F-N输入模块



一、JBF-131F-N输入模块特点

  1、JBF-131F-N输入模块内置微处理器CPU;

  2、采用SMT表面贴装工艺;

  3、稳定性高,抗干扰能力强;

  4、可以接收被监视设备动作后提供的常开无源触点信号,输入模块报警时确认灯闪亮;

  5、电子编码方式。可通过专用电子编码器编址;

  6、二总线,无极性。功耗低,最远传输距离1500m。导线截面积为1.0-1.5平方毫米,对导线无特殊要求。施工简便、费用低廉;

  7、插拔式结构,可像安装探测器一样先将底座安装在墙上,布线后工程调试前再将输入模块插入底座。便于施工、维护;

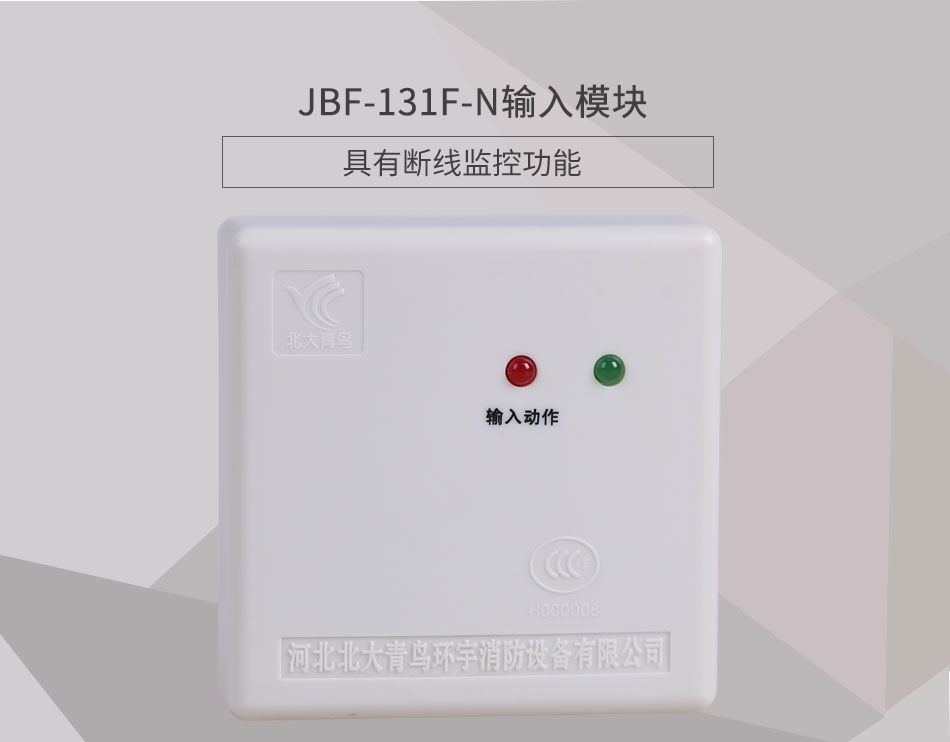

  8、具有断线监控功能。

二、JBF-131F-N输入模块安装与接线

  JBF-131F-N输入模块采用明装方式,步骤如下:

  在安装位置将模块盒固定(使用M4螺钉),安装孔距为65mm。

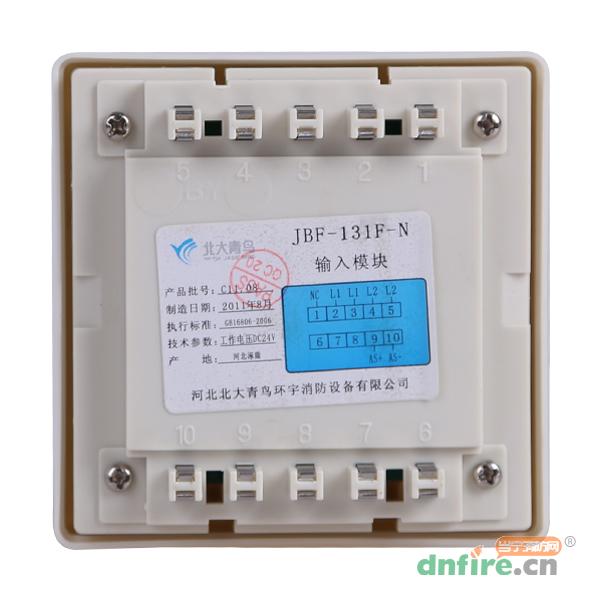

  将端子2(3)、4(5)接在控制器总线L1、L2上。

  探测总线采用2×1.0-1.5mm2导线;

  使用专用的编码器设定地址码(1-200);

  将所监视设备的常开触点连接在AS+(9)、AS-(10)端子上,并且必须在监视设备的动合端并联10kΩ终端电阻,否则输入模块的地址无法登记上线。

三、JBF-131F-N输入模块现场接线摸拟图

JBF-131F-N输入模块 JBF-131F-N输入模块

第一步:打开JBF-131F-N输入模块外壳。

第二步:JBF-131F-N编码型信号输入模块的接线,需要准备2组RVS2*1.5线,我们这里以两组普通线代替。

JBF-131F-N输入模块 JBF-131F-N输入模块

第三步:将RVS2*1.5的信号总线从JBF-131F-N输入模块

底座后面的穿线孔穿过。接入到模块底座的L1和L2上。

第四步:将RVS2*1.5的线从底座后面的穿线孔穿过。

接入到模块底座的AS-和AS+上。

同时AS-和AS+上连接监视设备的时候必须并联

10KΩ的终端电阻。检查现场接线,安装好模块,接线完成。

以上是JBF-131F-N输入模块的详细信息,如果您对JBF-131F-N输入模块的价格、厂家、型号、图片有什么疑问,请联系我们获取JBF-131F-N输入模块的最新信息。

商品属性
[品牌] 北大青鸟
[型号] JBF-131F-N
[名称] 输入模块
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[使用类别] 通用
[输出数量] 单输入输出模块
[接收信号] 开关量
[尺寸] 85mm×85mm×12mm(30)
[别名] JBF-131F-N输入模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(6)

    5

    2013-01-31 18:00:32

    匿名用户

    和JQB-HX2132A链接,L1,L2是不是接JQB-HX2132A的2,3接头啊?As ,AS-接什么?

    管理员:

    您好!JBF-131F-N输入模块和JQB-HX2132A连接,接JBF-131F-N输入模块As+,AS-。感谢你对我们的支持,祝您购物愉快!

     匿名用户

    来自电脑端用户

    5

    2013-01-16 22:58:12

    匿名用户

    外壳材料一般。

    管理员:

    是的。

     匿名用户

    来自电脑端用户

    5

    2013-01-06 22:03:51

    匿名用户

    JBF-131F-N输入模块的末端需不需要加装电阻?

    管理员:

    可以直接和我们的技术人员确认,一般是需要接终端电阻的。

     匿名用户

    来自电脑端用户

    5

    2012-11-21 19:11:01

    匿名用户

    JBF-131F-N输入模块具有断线监控功能是什么意思?

    管理员:

    线路开路时会报故障。也可以和我们的技术人员联系,了解详细信息。

     匿名用户

    来自电脑端用户

    5

    2012-11-16 01:03:20

    叮当

    JBF-131F-N模块的应用范围有哪些?

     叮当

    来自电脑端用户

    5

    2012-03-27 17:17:59

    蒲公英

    JBF-131F-N输入模块和船用的有什么区别啊?

    管理员:

    船用的有船检报告啦,技术参数一样的,还有价格贵一些

     蒲公英

    来自电脑端用户
