  注意:该型号产品已经停产,其替代产品为LD4400ED-2输入模块。

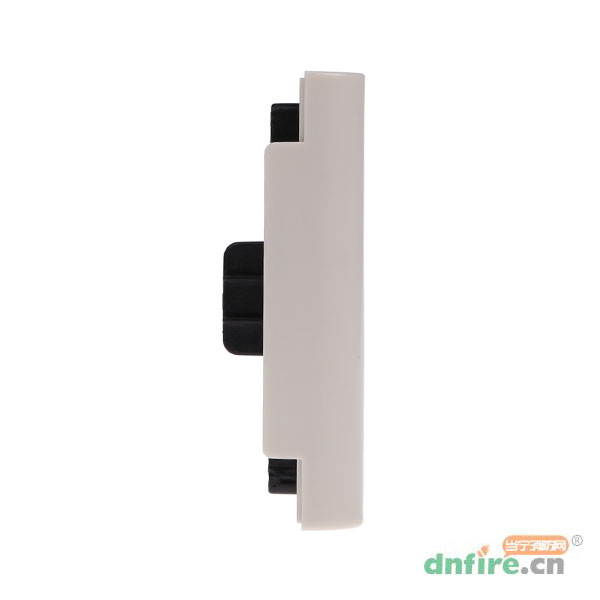

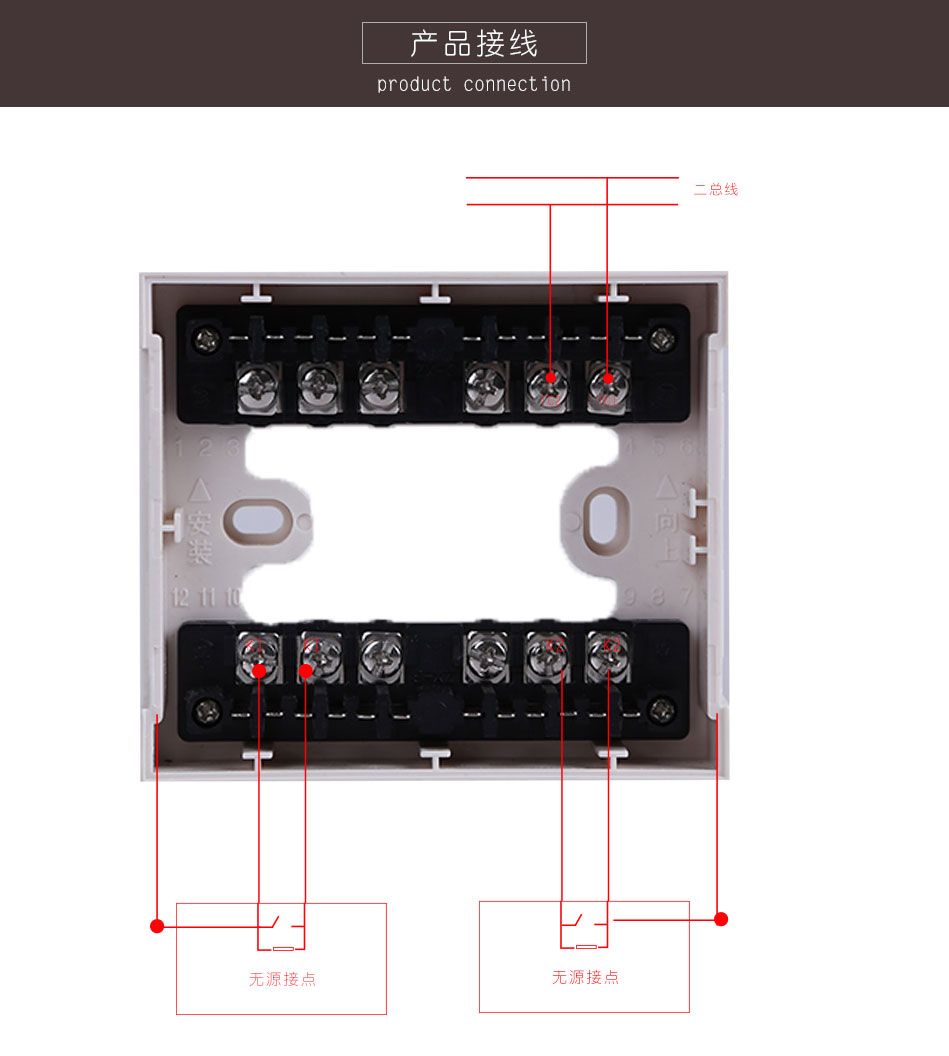

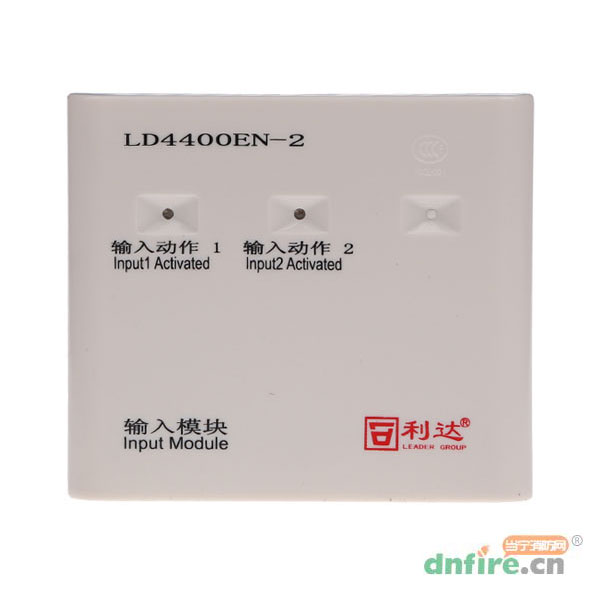

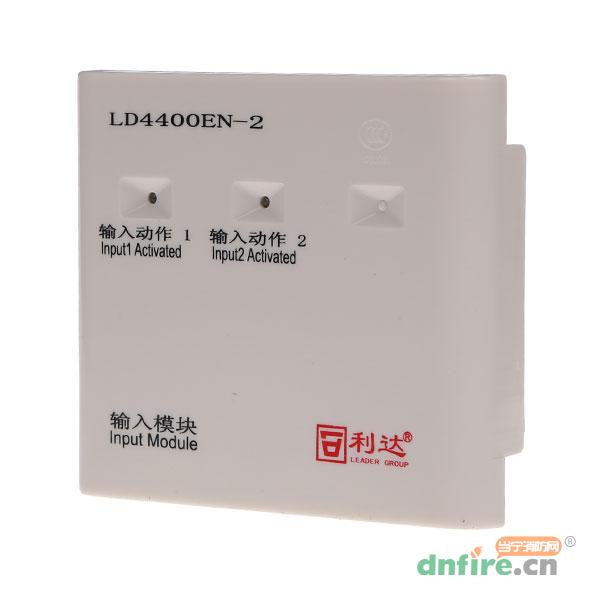

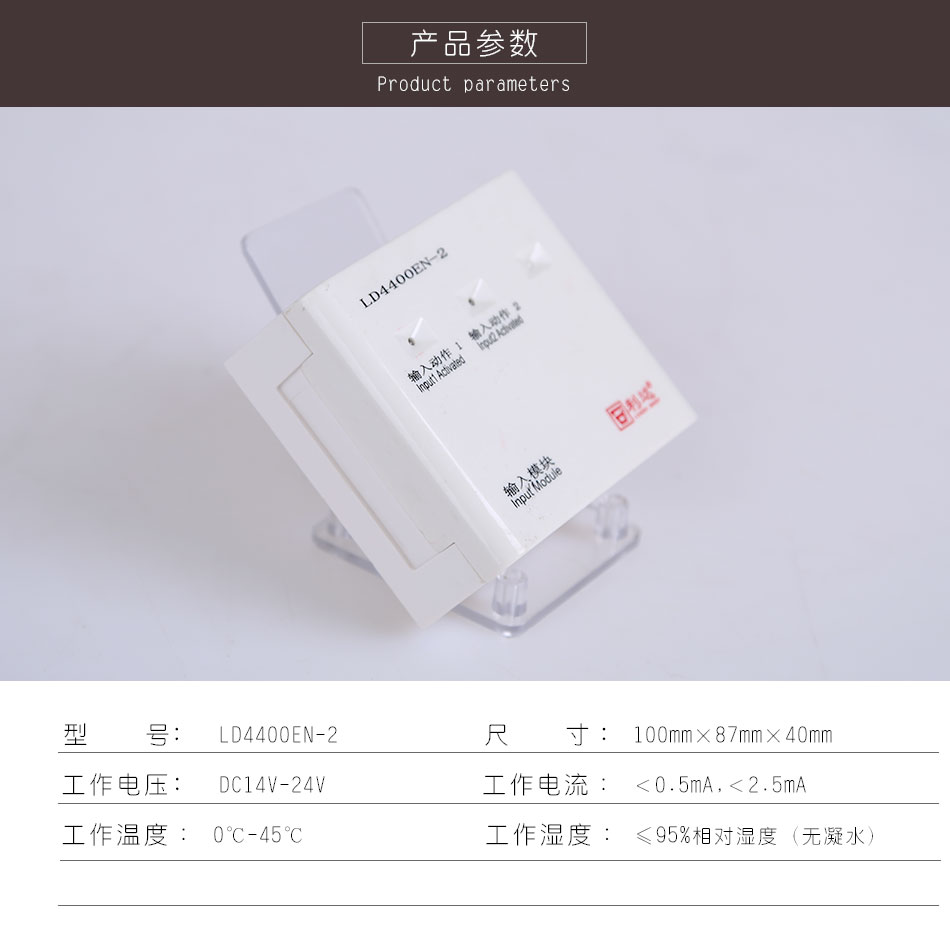

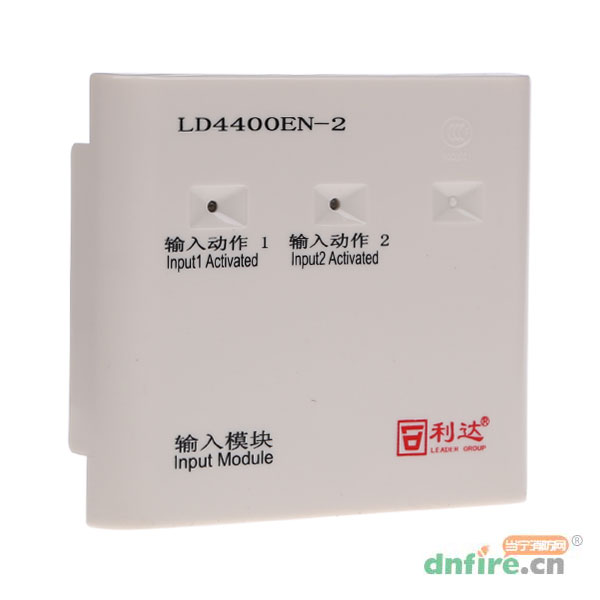

LD4400EN-2双输入模块产品参数LD4400EN-2双输入模块产品接线图LD4400EN-2双输入模块产品实拍图

一、LD4400EN-2双输入模块介绍

  LD4400EN-2输入模块采用特殊防潮技术和插拔式结构设计。内置单片机,适时处理采集的输入信息,工作性能稳定可靠,具有较强的抗干扰能力,满足联动标准GB16806-2006对输入模块的技术要求和《消防产品3C认证实施规则》。可以接收两组任何常开无源接点的动作信号,如:水流指示器、压力开关、感温电缆等的动作信号。可以和利达公司生产的E/EN系列火灾报警控制器配合使用。也可以接收可燃气体探测器、紫外火焰探测器等报警后给出的无源接点的动作信号。

二、LD4400EN-2双输入模块功能

  ★二总线,无极性。

  ★采用电子编址方式,占两个连续的地址点。

  ★可接收无源开关接点信号。

  ★可检测无源开关接点断线故障。

三、LD4400EN-2双输入模块主要技术指标

主要技术指标
内容 技术参数
类型 输入模块
指示灯 动作——红色闪亮
工作电压 DC14V-24V
工作电流 静态电流:<0.5mA 报警电流:<2.5mA
工作环境温度 0℃-45℃
工作环境相对湿度 ≦95%RH(40±2℃)
安装方式 配合本公司LD60(N)底座安装使用,采用旋转式安装方式,安装方便
最大外形尺寸 宽100mm×高87mm×厚40mm
重量 0.11kg±0.01kg

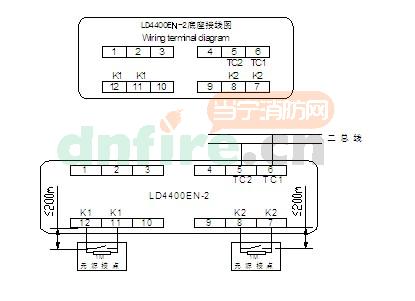

四、LD4400EN-2双输入模块端子图与接线图示例:

LD4400EN-2端子图与接线图示例

五、LD4400EN-2双输入模块现场接线摸拟图

LD4400EN-2双输入模块 LD4400EN-2双输入模块
第一步:准备一根RVS线(信号总线),四根RV线(反馈线)。这里用普通线代替。 第二步:将线路从LD4400EN-2双输入模块 模块底座的穿线孔处穿过。
LD4400EN-2双输入模块 LD4400EN-2双输入模块
第三步:将RVS线接到模块TC1、TC2接线端子上。

第四步:第一组反馈信号(无源常开)接于K1接线端子上。

LD4400EN-2双输入模块 LD4400EN-2双输入模块

第五步:第二组反馈信号(无源常开)接K2接线端子上,反馈线的末端须并联16K电阻。

第六步:检查接线是否正确。

LD4400EN-2双输入模块 LD4400EN-2双输入模块
第七步:将LD4400EN-2双输入模块 模块上盖盖上。

第八步:接线完成。

六、布线要求:与LD4400E-1相同。

商品属性
[品牌] 利达华信
[型号] LD4400EN-2
[名称] 输入模块
[工作电压] DC 14V~24V
[工作电流] 静态电流<0.5mA 报警电流<2.5mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 宽100mm×高87mm×厚40mm
[重量] 0.11Kg±0.01Kg
[使用类别] 通用
[接收信号] 开关量
[别名] LD4400EN-2双输入
