LD4900E输入模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥355.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 利达消防
进入品牌页
关注
类似产品
 LD4800E-A中继模块
 LD4401E编码型红外光束探测器接口模...
 LD4410E模拟量信号输入模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  注意:该型号产品已经停产,其替代产品为LD4900ED输入模块。

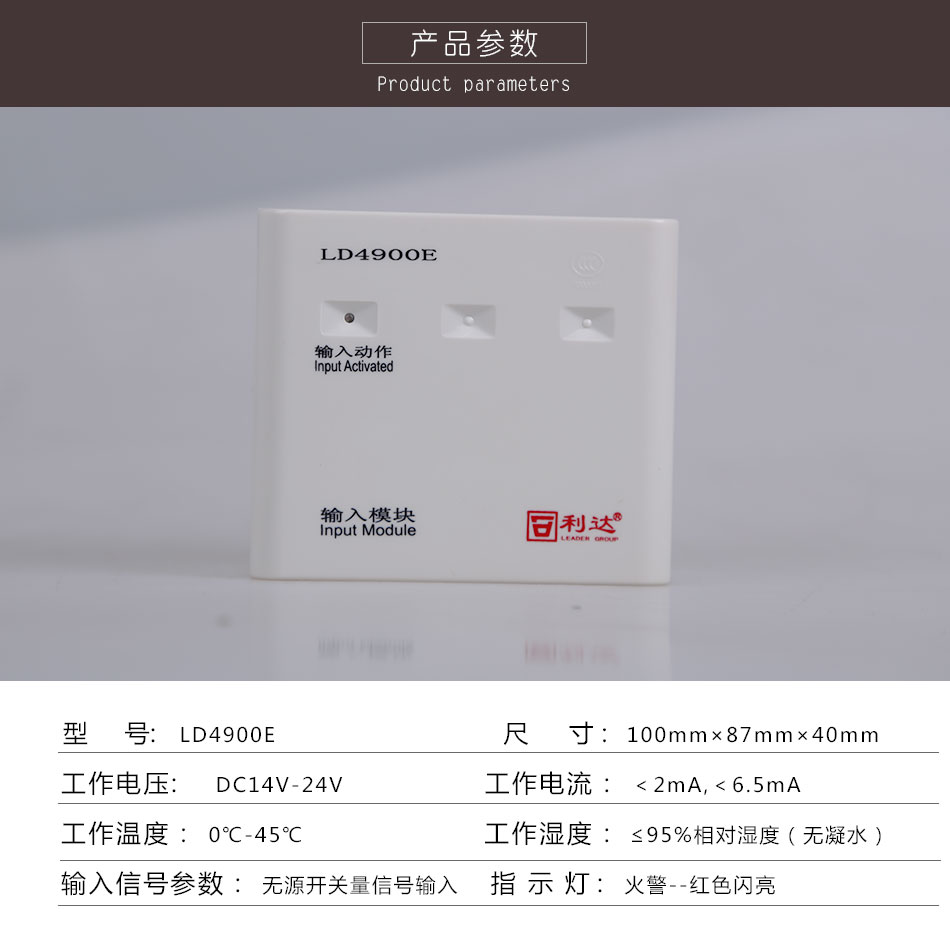

LD4900E输入模块产品参数

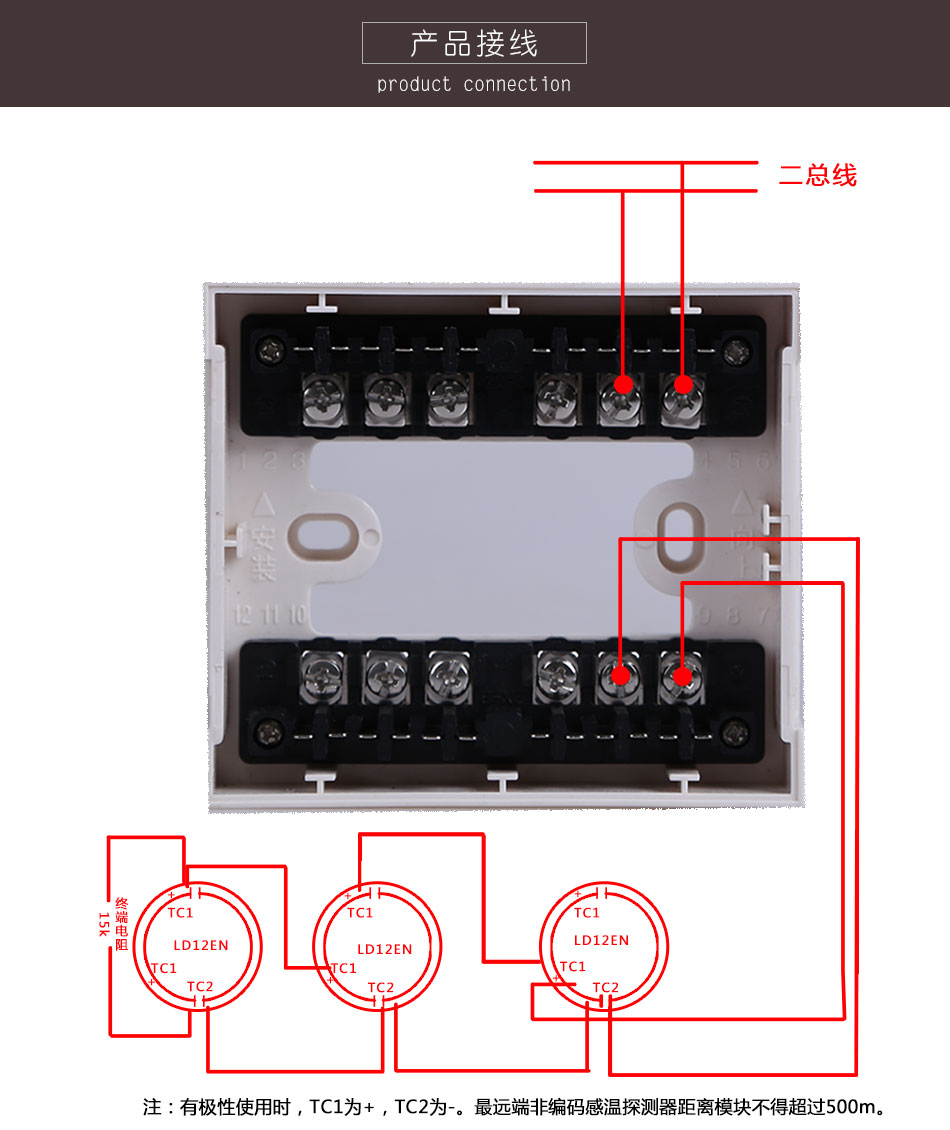

LD4900E输入模块接线图

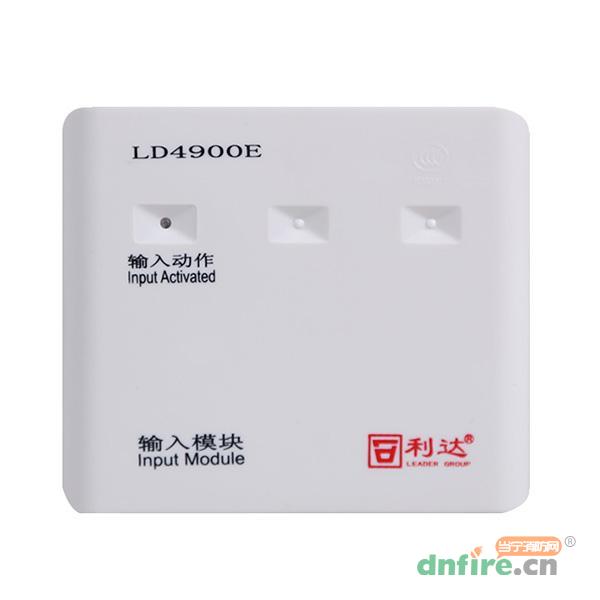

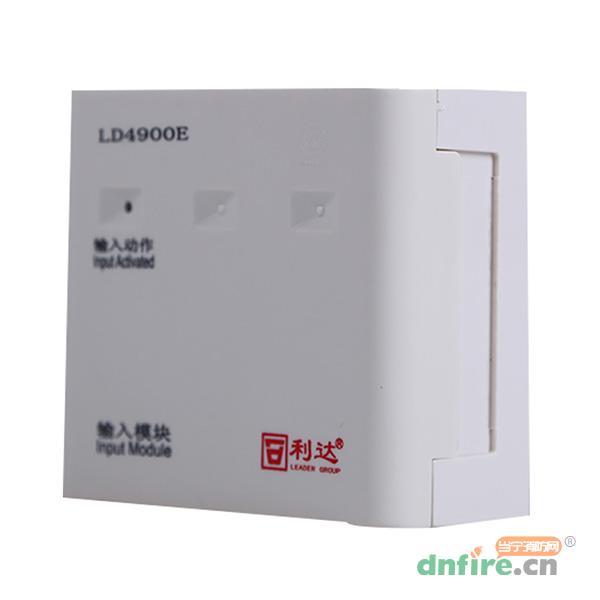

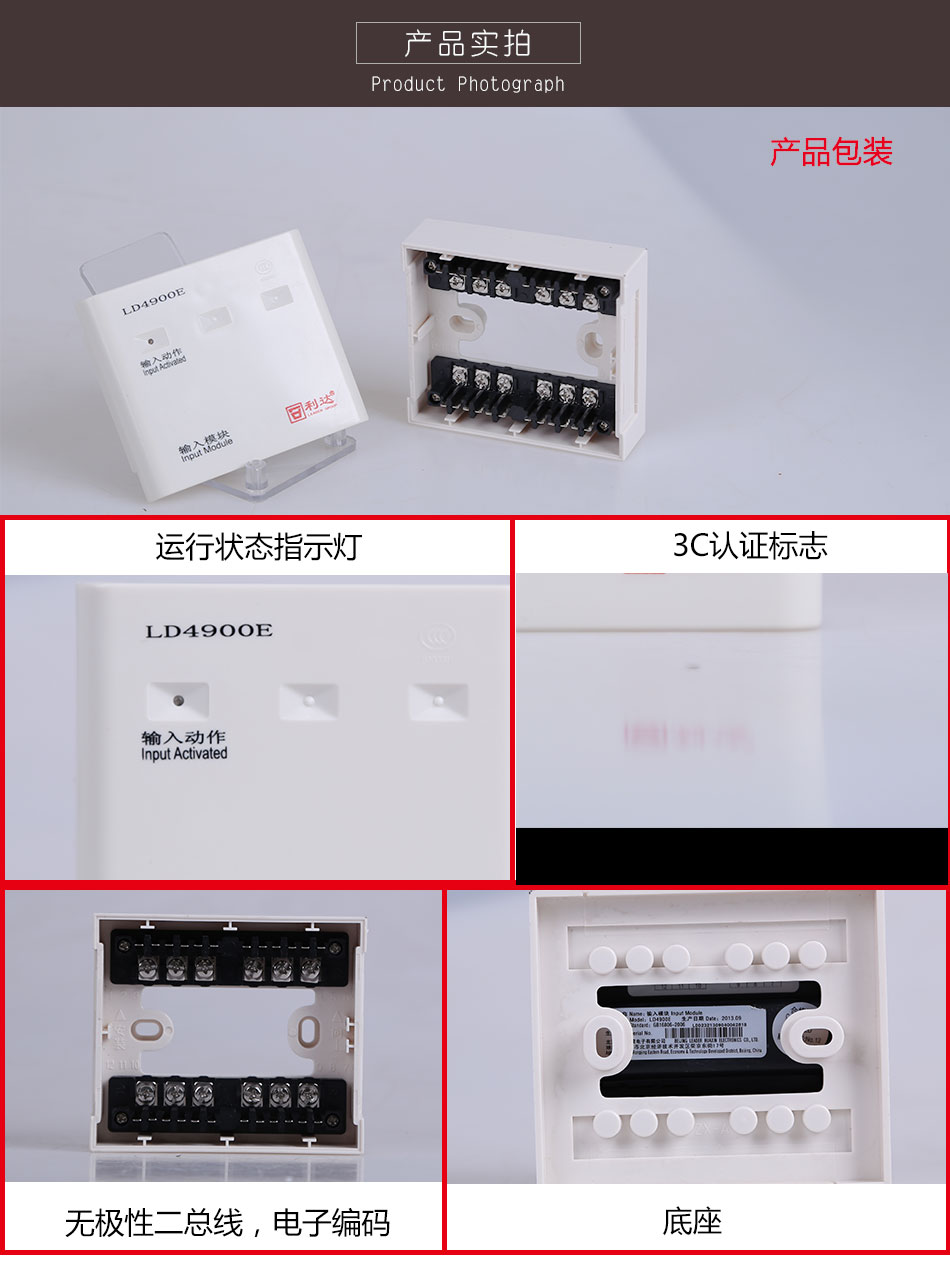

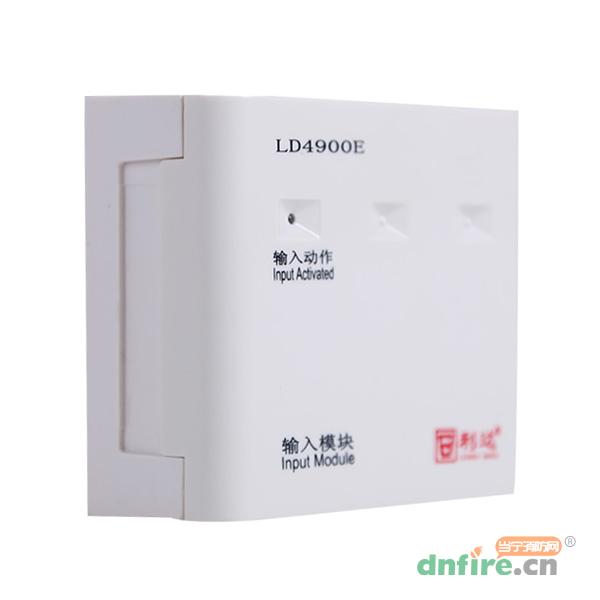

LD4900E输入模块实拍图

一、LD4900E输入模块介绍

  LD4900E输入模块配合我公司生产的E/EN系列火灾报警控制器与非编码探测器使用,主要用在非编码探测器保护同一报警区域时,将所有探测器统一为一个地址点输送给火灾报警控制器,适用于一个防火区安装多只探测器的场所。满足GB16806-2006《消防联动控制系统》和《消防产品3C认证实施规则》。

二、LD4900E输入模块功能

  ★二总线,有极性。

  ★采用电子编码,占用一个地址点。

  ★每个输入模块可以带1~10只非编码普通感烟或感温探测器或非编码手动火灾报警按钮。

  ★可检测线路断线故障。

三、LD4900E输入模块主要技术指标

主要技术指标
内容 技术参数
类型 输入模块
指示灯 火警——红色闪亮
工作电压 二总线:DC14V-24V
工作电流 静态电流:<2mA 火警电流:<6.5mA
工作环境温度 0℃-45℃
工作环境温度 ≦95%RH(40±2℃)
安装方式 配合本公司LD60(N)底座安装使用,采用插拔式安装方式,安装方便
最大外形尺寸 宽100mm×高87mm×厚40mm
重量 0.12kg±0.01kg

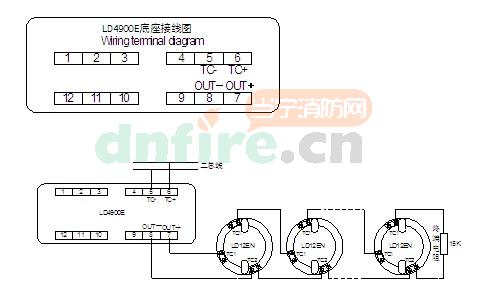

四、LD4900E输入模块端子图与接线图示例

LD4900E输入模块

五、LD4900E输入模块现场接线摸拟图

LD4900E输入模块 LD4900E输入模块
第一步:准备一根RVS线(信号总线),两根RV线(探测器线),此处以普通线缆代替。

第二步:将线路从LD4900E输入模块模块底座的穿线孔处穿过。

LD4900E输入模块 LD4900E输入模块

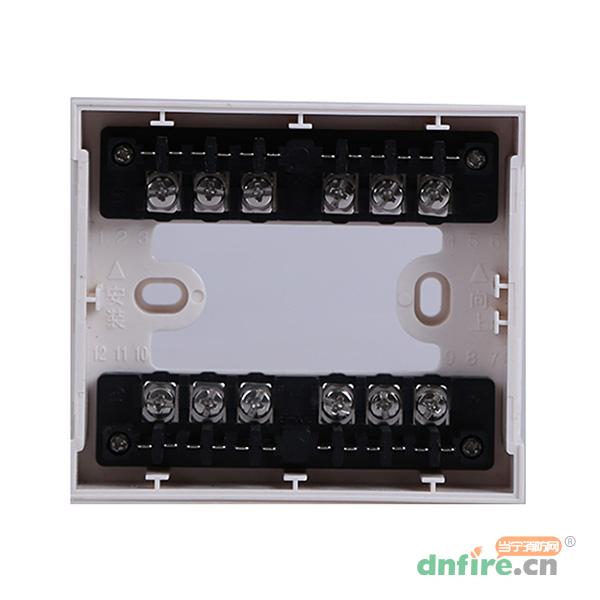

第三步:将RVS线接到模块TC1、TC2接线端子上。非编码探测器线接于OUT+、OUT-接线端子上(注意正负极性)。

第四步:检查接线是否正确。

LD4900E输入模块 LD4900E输入模块

第五步:将LD4900E输入模块模块的上盖盖上。

第六步:接线完成。

商品属性
[品牌] 利达华信
[型号] LD4900E
[名称] 输入模块
[工作电压] 二总线: DC 14V~24V
[工作电流] 静态电流<2mA 火警电流<5mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 宽100mm×高87mm×厚40mm
[重量] 0.12 Kg±0.01 Kg
[别名] LD4900E输入模块
