消防模块接法是怎样的？其实关于消防模块接法并不能一概而论，第一消防模块种类比较多，很难全部写全；第二即使相同模块在接线时也不是一概而论，保持不变的。
　　
　　今日笔者就拿比较常见的海湾品牌GST-LD-8300、GST-LD-8301消防模块接法举例。
　　
　　GST-LD-8300输入模块与现场设备的接线：
　　
　　模块输入端如果设置为“常闭检线”状态输入，模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻；模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻。
　　

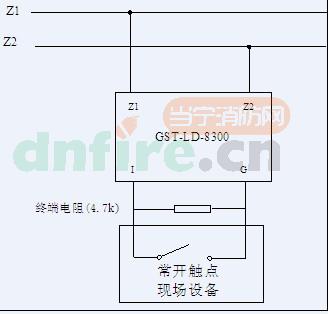

　　1.模块与具有常开无源触点的现场设备连接方法如图1所示。模块输入设定参数设为常开检线。

图1


　　2.模块与具有常闭无源触点的现场设备连接方法如图2所示，模块输入设定参数设为常闭检线。

图2

　　GST-LD-8301型输入/输出模块与现场设备的接线：
　　
　　模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。模块为有源输出时,G和NG、V+、NO应该短接，COM、S-有源输出端应并联一个4.7kΩ的终端电阻，并串联一个IN4007二极管。
　　
　　1.模块通过有源输出直接驱动一台排烟口或防火阀等（电动脱扣式）设备的接线示意图如图3(无源常开检线输入)、图4所示（无源常闭检线输入)：

图3

图4

　　2.模块无源输出触点控制设备的接线示意图如图5(无源常开检线输入)、图6所示(无源常闭检线输入)：


图5

图6
