西门子FDCI181-2输入模块结构示意图

当宁消防网 发表日期:2015-05-21 12:06:06 浏览次数:1558

  FDCI181-2输入模块包含底座、印刷电路板和上面板,适用于干燥、粉尘或潮湿的环境,本文主要展示了FDCI181-2模块内部结构图。

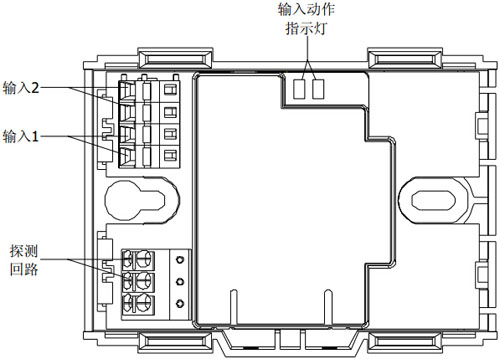

FDCI181-2输入模块内部结构图

  模块的印刷电路板上配有LED指示灯,用来指示输入信号的状态,印刷电路板的上面板为透明,使得LED指示灯的状态随时可见,为保护模块不受环境因素侵害,有保护盒可供安装选择。

  每路输入都有一个指示灯用来显示,指示灯显示的含义如下:

指示灯状态 含义
指示灯灭 正常状态
红色指示灯闪亮,每1s闪一次,每次点亮250ms 输入动作
输入1指示灯闪亮,每1s闪一次,每次点亮2-5ms 定位状态
