输入输出模块接线跟双输入输出模块的有什么不同呢？下面我们列出海湾的GST-LD-8301和GST-LD-8303的接线做详细的说明。GST-LD-8301模块是输入输出模块，GST-LD-8303是双输入输出模块。

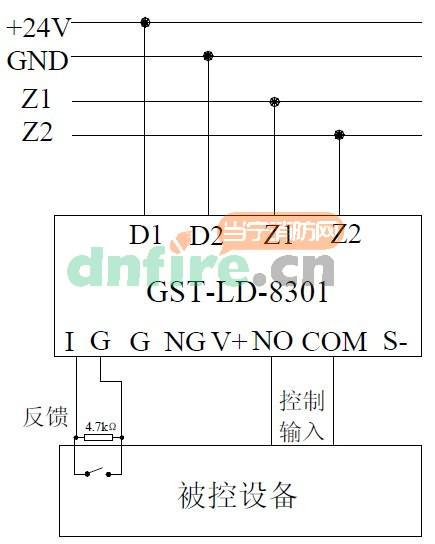

GST-LD-8301输入输出模块的无源常开触点的接线：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）

　　COM、NO：无源常开输出端子（注意：此端子间有微弱检线电流！！！）

　　NG、S-、V+、G：：留用

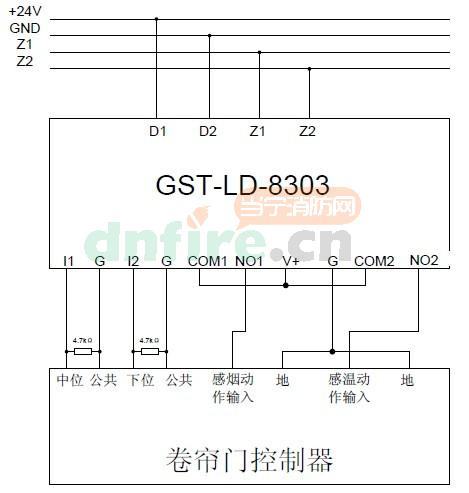

GST-LD-8303双输入输出模块的有源常开触点的接线：

　　Z1、Z2：接火灾报警控制器信号二总线，无极性

　　D1、D2：DC24V电源输入端子，无极性

　　I1、G：第一路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

　　I2、G：第二路无源输入端（可通过电子编码器设为常开检线、常闭检线、自回答方式）

　　COM1、NO1：第一路无源输出触点

　　COM2、NO2：第二路无源输出触点

　　V＋、G：DC24V输出端子，输出容量为DC24V/1A
