JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器

一、JTW-LCD-SL-D8000A可恢复式线型差定温火灾探测器概述

  JTW-LCD-SL-D8000A线型感温火灾探测器是一种新型的可恢复式线型差定温火灾探测器,首安JTW-LCD-SL-D8000A感温火灾探测器具有定温火灾探测报警和差温报警特性。该探测器由传感电缆、转换盒、终端盒组成,有普通型、本安型(ExiaⅡCT6)。采用继电器无源触点方式输出,可方便地与不同厂家的火灾报警控制器配套使用,广泛应用于冶金、电力、石化等工业场合的火灾早期探测。

二、JTW-LCD-SL-D8000A火灾探测器功能特点

  (1)符合国家标准GB16280-2005《线型感温探测器》及1号修改单的相关要求,同时通过UL认证。
(2)具有定温和差温报警功能。定温报警温度为85℃,差温报警温升速率分别为10℃/min,20℃/min,30℃/min。
(3)灵敏度高,最小报警受热长度为1米,最大使用长度为150m,最佳使用长度为120m;最小使用长度为50m。(4)具有火灾报警、故障报警两组独立无源继电器触点输出。
(5)可以监视传感电缆的开路、短路故障。
(6)传感电缆具有可恢复功能。
(7)传感电缆采用多芯电缆(包括定温电缆与差温特性的电缆)结构,抗机械损伤、抗电磁干扰能力强。
(8)探测器具有报警自动复位功能。
(9)响应速度快,对于小火(热)源、需早期预报、快速预报场所尤为适用。

三、首安JTW-LCD-SL-D8000A火灾探测器技术参数

  (1)探测器使用环境温度:-10℃~40℃。
(2)使用环境相对湿度:≤95%,无凝露。
(3)工作电压:DC24V±20%。
(4)工作电流:<25mA。
(5)继电器触点容量:1A/24VDC,0.3A/220VAC。

四、JTW-LCD-SL-D8000A火灾探测器接线方式

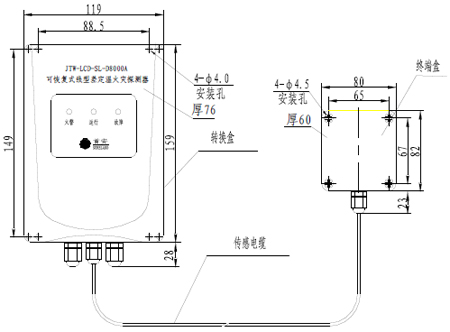

  (1)JTW-LCD-SL-D8000A火灾探测器外形尺寸及安装示意图

JTW-LCD-SL-D8000A火灾探测器外形尺寸及安装示意图

JTW-LCD-SL-D8000A火灾探测器外形尺寸及安装示意图

  (2)接线端子说明
a.转换盒接线端子说明

DC24V+ DC24V+ DC24V- DC24V- RS-485 RS-485 火警输出 火警输出 故障输出 故障输出 定温输入 定温输入 参考输入 参考输入 温差输入 温差输入

24V

24V

GND GND A B HJ HJ GZ GZ D- D+ B- B+ C- C+
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16

  端子1-4:DC24V电源端子,端子1、2为供电电源DC24V的正极,端子3、4为供电电源DC24V的负极;
端子5-6:备用;
端子7-8:火灾报警继电器(报警时吸合)输出;
端子9-10:故障报警继电器(故障时断开)输出;
端子11-16:传感电缆接入端子,其中端子11(D-)、12(D+0分别与定温传感电缆连接;端子13(B-)、14(B+)分别与传感电缆两根褐色导线连接;端子15(D-)、16(D+)分别与差温传感电缆连接,其中芯线接D+端子,外层导体接D-端子。传感电缆与转换盒或终端盒连接时,必须清除传感电缆引线表面的漆包层及氧化层等,以保证电路连接良好。

  b.终端盒接线端子说明

1 2 3 4 5 6
D- D+ B- B+ C- C+

   终端盒接线端子B+、B-、C+、C-、D-、D+分别通过传感电缆的导体与转换盒的接线端子对应连接。连接时必须清除传感电缆导体表面的漆包层及氧化层,以确保电路连接良好。

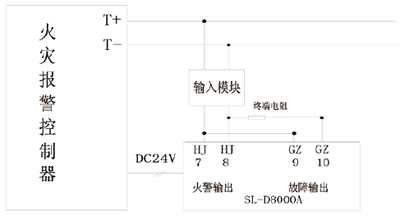

  (3)JTW-LCD-SL-D8000A火灾探测器接线方式
与火灾报警控制系统配套使用时,可通过其输入(监视)模块,将线型感温探测器的报警信号接入系统,其接线方式见下图。

 JTW-LCD-SL-D8000A火灾探测器接线方式

JTW-LCD-SL-D8000A火灾探测器接线方式图


五、首安JTW-LCD-SL-D8000A火灾探测器应用场所

  (1)电缆隧道(廊道)、电缆夹层、电气地下室、电缆竖井、电缆桥架等电缆类场所。
(2)各种皮带输送装置。
(3)控制室、计算机室的夹层、闷顶内、地板下及重要设施隐蔽处等。
(4)公路隧道、地铁等交通隧道。
(5)石化或化学储存和生产区域化学品工厂、酒库、仓库及货架库等。
(6)本探测器不适用于室外变压器、油罐等环境温度较高或变化较大的场所。

商品属性
[品牌] 首安
[环境湿度] ≤95%,不结露
[安装方式] 线型探测器
[型号] JTW-LCD-SL-D8000A
[名称] 可恢复式感温电缆探测器
