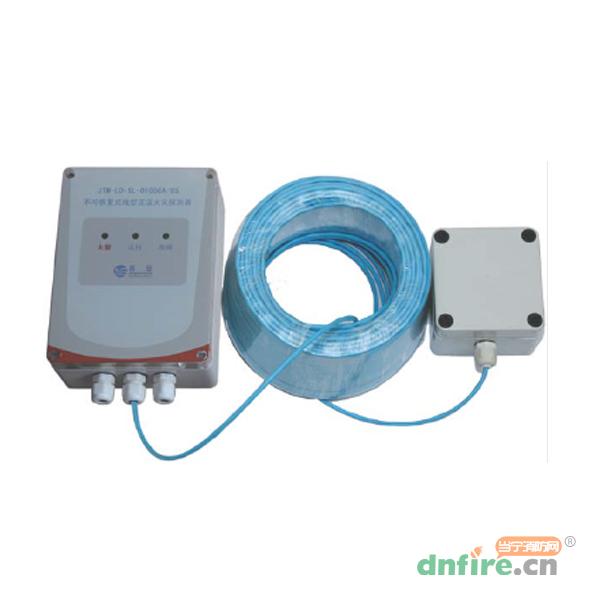

JTW-LD-SL-D1000A不可恢复式线型定温火灾探测器

一、JTW-LD-SL-D1000A不可恢复式线型定温火灾探测器概述

  JTW-LD-SL-D1000A不可恢复式线型定温火灾探测器是一种新型的不可恢复式线型定温火灾探测器,首安JTW-LD-SL-D1000A火灾探测器由转换盒、传感电缆、终端盒三部分组成,报警温度分为85℃、105℃,有普通型、本安型(ExiaⅡCT6)。传感电缆为两芯缆式绞合金属屏蔽型结构。首安JTW-LD-SL-D1000A火灾探测器采用继电器无源触点方式输出,可方便地与其它厂家的火灾报警控制器配套使用,广泛应用于电缆廊道、油库等工业场合。

二、JTW-LD-SL-D1000A不可恢复式线型定温火灾探测器功能特点

  (1)符合国家标准GB16280-2005《线型感温火灾探测器》及1号修改单的相关要求。
(2)灵敏度高,最小报警受热长度为1米,最大使用长度为200米。
(3)具有定温报警功能,额定报警温度分为85℃、105℃两个等级。
(4)可以监视传感电缆的开路、短路故障。
(5)具有火灾报警、故障报警两组独立无源继电器触点输出。
(6)传感电缆采用绞合缆式结构,抗机械损伤、抗电磁干扰能力强。

三、JTW-LD-SL-D1000A火灾探测器技术参数

  (1)探测器使用环境温度:-10℃~50℃。
(2)传感电缆最高使用环境温度:
a.报警温度85℃,对应最高使用环境温度60℃;
b.报警温度105℃,对应最高使用环境温度75℃。
(3)使用环境相对湿度:≤95%,无凝露。
(4)工作电压:DC24V±20%。
(5)静态监视电流:≤20mA。
(6)报警状态电流:≤30mA。
(7)继电器触点容量:1A/24VDC,0.3A/220VAC。

四、首安JTW-LD-SL-D1000A火灾探测器系统接线方式

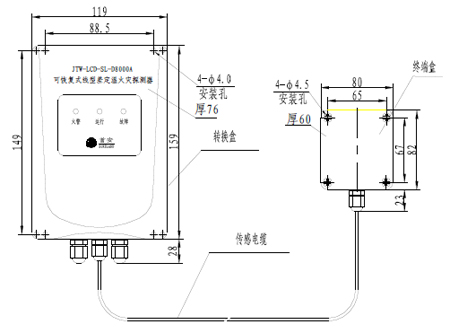

  (1)外形尺寸及安装示意图

JTW-LD-SL-D1000A火灾探测器外形尺寸及安装示意图

JTW-LD-SL-D1000A火灾探测器外形尺寸及安装示意图

  (2)接线端子说明

  a.转换盒接线端子说明

电源 电源 电源 电源 火警输出 火警输出 故障输出 故障输出 传感电缆 传感电缆 传感电缆 传感电缆 传感电缆 传感电缆
24V 24V GND GND HJ HJ GZ GZ D- D+ B- B+ C-

C+

1 2 3 4 5 6 7 8 9 10 11 12 13 14

  ●端子1-4:DC24V电源端子,端子1、2为供电电源DC24V的正极,端子3、4为供电电源DC24V的负极;
●端子5-6:火灾报警继电器(报警时闭合)输出;
●端子7-8:故障报警继电器(故障时断开)输出;
●端子9-10:传感电缆接入端子,传感电缆包有铝包带的芯线接端子D+,另一芯线接端子D-;
●端子10-14:备用。

  b.终端盒接线端子说明

1 2 3 4 5 6
D- D+ B- B+ C- C+

  终端盒接线端子D+、D-分别通过传感电缆的导体与转换盒的接线端子对应连接。

  c.接线方式

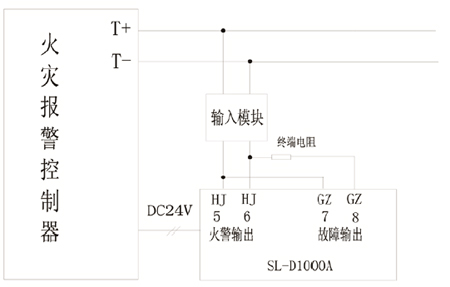

  JTW-LD-SL-D1000A火灾探测器与火灾报警控制系统配套使用时,可通过其输入(监视)模块,将线型感温火灾探测器的报警信号接入系统,其接线方式见下图。

 JTW-LD-SL-D1000A火灾探测器与火灾报警控制系统接线方式

五、JTW-LD-SL-D1000A不可恢复式线型定温火灾探测应用场所

  (1)电缆隧道(廊道)、电缆夹层、电气地下室、电缆竖井、电缆桥架等电缆类场所。
(2)油库、液压站、油管廊等油类场所。
(3)各种皮带输送装置。
(4)配电装置、开关设备、变压器等。
(5)控制室、计算机室的夹层、闷顶内、地板下及重要设施隐蔽处等。
(6)公路隧道、地铁等交通隧道。
(7)石化或化学储存和生产区域、化学品工厂、酒库、仓库及货架库等。

商品属性
[品牌] 首安
[环境温度] -10℃~+50℃
[环境湿度] ≤95%,不结露
[安装方式] 线型探测器
[型号] JTW-LD-SL-D1000A
[名称] 不可恢复式线型定温火灾探测器
