JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器
品       牌:
证       书:
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、概述
JTW-LD-TY2002不可恢复式缆式线型定温火灾探测器(以下简称探测器)是一种新型的不可恢复式缆式线型火灾探测专利产品,该探测器以最新中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及国家第一号修改单为其主要设计依据,并同时具有短路、断路故障报警特性。该探测器由感温电缆、接线盒、终端盒组成,采用继电器无源触点方式输出,可方便的与不同厂家的火灾报警控制器配套使用,广泛应用于冶金、电力、石化等工业场合的火灾早期探测。
二、工作原理

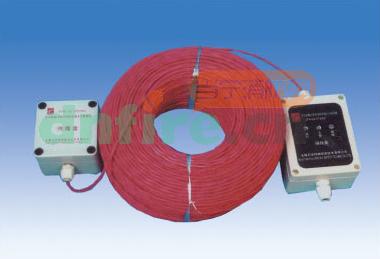

探测器由感温电缆、接线盒、终端盒组成。感温电缆采用两芯缆式绞和结构,其芯线采用直径为0.6mm的金属丝,金属丝的外部为具有NTC特性的感温材料,两芯线之间的阻抗随其周围温度的变化而改变;接线盒内设信号处理电路,能对感温电缆所处的环境温度进行连续的监视,对于异常情况造成的温度升高和断线、短路进行报警。
三、主要功能特点及技术性能
1.    符合中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及国家第一号修改单相关要求。其动作性能的受热长度为1米。
2.    具有定温报警功能,定温报警阈值为85℃。
3.    最大使用长度为200m。
4.    具有火灾报警、故障报警两组独立无源继电器触点输出。
5.    可以监视感温电缆的开路、短路故障。
四、主要技术参数:
1.    使用环境温度:-10℃~40℃。
2.    使用环境相对湿度:≤93%,无凝露。
3.    工作电压:DC24V±10%。
4.    静态监视电流:≤5mA。
5.    报警状态电流:≤15mA。
6.    继电器触点容量:1A/24VDC,0.3A/220VAC。
五、主要设计及应用场所
线型感温电缆单回路的长度不宜大于200米,一般设计在10-200米之间选择,保护半径为2米(直线悬挂敷设)。具体保护面积见下图:

JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器


1.电缆隧道、电缆廊道、电缆夹层以及其它大型电缆室等电缆类区域;
对于电缆区域的火灾探测,本产品推荐架空安装方式(根据是①进行了实体模拟试验。②与英国产品及标准进行了比照。③得到国家设计、施工、验收规范管理组认可)。在工程应用中,为了抽换电缆的方便,采用将感温电缆架空的安装方式。这种方式对于火灾探测效果一样好。注:感温电缆架空安装时,宜在动力电缆拖架中心位置布置,当拖架宽度超过600mm时宜安装2根感温电缆。具体安装见图1:

JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器

图1


2.大型设备和动力配电装置外表面的设计
由于线型探测器的特性,其可以方便的用于大型设备、动力配电装置的火灾探测,敷设方式很灵活。一般可以采用扎结工具固定,皮带状敷设,详见图2:



JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器

图2


3.仓库、厂房等区域的探测器设计
线型探测器可以广泛应用于工业仓库、厂房,敷设方式可以根据被保护对象的火灾发生发展的特点进行选择。一般可以采用顶棚装、墙壁装、沿货架方向的水平、正弦波敷设,详见图3:

JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器

图3



六、系统接线方式
1.外形尺寸及安装示意图

JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器
JTW-LD-TY2002不可恢复式缆式线型定温火灾探测器接线示意图

2.接线端子说明

JTW-LD-TY2002 不可恢复式缆式线型定温火灾探测器



1)    接线盒端子1-4:DC24V电源端子,端子1、2为供电电源DC24V的正极,端子3、4为供电电源DC24V的负极。
2)    接线盒端子5-6:故障报警继电器(故障时断开)输出。
3)    接线盒端子7-8:火灾报警继电器(报警时闭合)输出。
4)    接线盒1-2:感温电缆接入端子,包有铝塑带的导线的芯线接端子2,另一芯线接端子1。感温电缆的另一端与终端盒相连。
