JTW-LD-PTA200-85缆式线型感温火灾探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 普泰安
进入品牌页
关注
类似产品
 JTW-LCD-PTA402缆式线型感温...
 JTW-LD-PTA303可恢复式缆式线...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

一.JTW-LD-PTA200-85缆式线型感温火灾探测器概述

  JTW-LD-PTA200不可恢复式缆式线型定温火灾探测器是沈阳普泰安科技有限公司开发的具有自主知识产权的智能线型感温火灾探测器,由接线盒、终端盒、感温电缆三部分构成,可以有效的保护以下对象:

  ●电缆设施:电缆隧道、电缆竖井、电缆夹层、电缆桥架等;

  ●电力设施:配电装置、开关设备、变压器、电抗器等;

  ●油品、气体:液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等;

  ●皮带传输设施:运煤、运料皮带,自动化生产线。

二.JTW-LD-PTA200-85缆式线型感温火灾探测器产品特点

  1.感温电缆结构稳定,抗干扰性及抗拉性能强。

  2.感温电缆为两芯结构,开关量报警,稳定可靠。

  3.微机调制器外壳防护等级达到IP66,可以适用多种环境应用。

三.JTW-LD-PTA200-85缆式线型感温火灾探测器产品技术特性

  1.、探测器类别:不可恢复式缆式线型定温火灾探测器

  2、工作电压:≤DC24V静态电流≤40mA

  3、报警温度:

产品型号 报警温度(℃)
JTW-LD-PTA200-70 70
JTW-LD-PTA200-85 85
JTW-LD-PTA200-105 105
JTW-LD-PTA200-138 138
JTW-LD-PTA200-180 180

  4.使用环境:温度:-10℃~+50℃

  相对湿度≤95%,不凝露

  5.使用长度:≤200m

  6.外壳防护等级:IP66

四.JTW-LD-PTA200-85缆式线型感温火灾探测器产品接线说明

  接线盒接线端子示意图如图1所示:

微机调制器接线端子示意图

图1 微机调制器接线端子示意图

  其中:

  (1)探测器AB:接感温电缆,无极性连接

  (2)模块AB:接联动模块输入端,无极性连接。

  终端盒接线端子示意图如图2:

终端盒接线端子示意图

图2 终端盒接线端子示意图

  其中:A、B:接感温电缆,无极性连接。

五.产品外型结构及安装

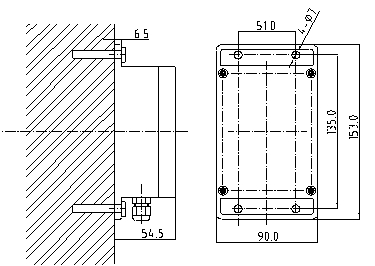

安装尺寸图

图3 安装尺寸图

  (1)安装说明

  接线盒、终端盒产品安装尺寸见图3。安装时分别用φ7的膨胀螺栓将接线盒、终端盒固定即可。

  (2)布线说明

  电源连接电缆、信号输出连接电缆的外径应在Φ4.0~Φ7.0mm之间的电缆,电缆截面为圆形,此时防水接头才能达到良好的防水效果,电缆在盒体内分头连接;感温电缆中间连接电缆的外径应在Φ3.0~Φ4.0mm之间电缆,并旋紧防水接头,以达到良好的密封效果。

六.注意事项

  1、型感温火灾探测器安装前建议进行绝缘电阻测试,感温电缆线芯间绝缘电阻应大于500M欧姆。

  2、安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm,并防止护套破损,运输时应妥善包装,避免积压冲击。

  3、建议每年对线型定温火灾探测器进行实体火灾测试,以确保探测器稳定可靠的运行。

商品属性
[型号] JTW-LD-PTA20
[名称] 不可恢复式缆式线型定温火灾探测器
[别名] JTW-LD-PTA20 不可恢复式缆式线型定温火灾探测器 线型感温火灾探测器 缆式线型感温探测器 感温电缆
[品牌] 普泰安
[是否可恢复]
[工作电压] ≤DC24V静态电流≤40mA
[防护等级] IP66
[工作温度] -10℃~+50℃
[环境湿度] 相对湿度≤95%,不凝露
快来看看,这就是管廊建设行业的真实情况(图、文)! 2018-01-10
截至2017年8月已经取得3C认证的缆式线型感温火灾探测器产品统计 2017-08-01
可恢复缆式线型定温火灾探测器的原理及特点 2017-05-12
JTW-LD-PTA200-138不可恢复式缆式线型定温火灾探测器检验报告 2015-03-12
普泰安JTW-LD-PTA200型不可恢复式缆式线型定温火灾探测器检验报告 2014-07-22
感温电缆探测器应用原则 2013-05-17
感温电缆的工作原理及应用 2012-11-14
感温电缆火灾探测器安装的基本原则 2012-10-12
感温电缆的工作原理 2012-08-13
感温电缆在大型储油罐上的应用 2011-05-23
感温电缆接口模块和终端器 2011-05-13
感温电缆的分类 2011-05-13
感温电缆的适用场所 2011-05-12
电缆夹层防火措施之一——安装感温电缆 2011-05-12
感温电缆价格何处寻 2011-05-12
感温电缆安装在电缆隧道里用以防火 2011-05-12
感温电缆安装在电缆隧道里用以防火 2011-05-12
感温电缆有本安的吗? 2011-05-12
感温电缆火灾探测器的技术要求 2011-04-20
感温电缆火灾探测器就是线型感温火灾探测器的一种 2011-04-20
可恢复式感温电缆和不可恢复式感温电缆 2011-04-20
消防器材市场上的感温电缆 2011-04-20
开关量感温电缆和模拟量感温电缆的区别 2011-04-20
感温电缆寿命是多长? 2011-04-20
什么是感温电缆? 2011-04-20
什么是开关量式感温电缆 2011-04-01
什么是线型感温电缆 2011-04-01
可恢复式和不可恢复式感温电缆 2011-04-01
感温电缆的工作原理 2011-04-01
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(6)

    匿名用户评论等级: 5

    现在工地的都预埋线路,打逝去了怎么办,更换成本会更高?

    管理员:

    感温电缆预埋了?抽不出来就再买感温电缆就可以了,终端盒、解调器可以不用买了,不过需要一样型号的。可以电话联系我们,电话400-928-6119

    2019-06-14 17:35:57

    匿名用户评论等级: 5

    如何跟报警主机联网?监视模块是否可以查看报警状态

    管理员:

    感温电缆是通过输入模块接入到火灾报警系统的。报警信号、故障信息会到报警主机的啊。输入模块的定义注意一下就可以了,会报火警的。如还有问题可以电话联系400-928-6119

    2017-10-16 20:03:18

    匿名用户评论等级: 5

    PTA200跟PTA200A有什么区别吗

    管理员:

    前者是不可恢复式的,而后者是可恢复式的。

    2016-07-28 08:51:33

    qq_1467337531评论等级: 5

    不可恢复指的是什么

    管理员:

    不可恢复式是指火灾报警后,火灾温度的影响的那感温电缆已经受损不可以再用了。

    2016-07-01 09:46:15

    匿名用户评论等级: 5

    普泰安JTW-LD-PTA200感温电缆70度、85度、105度、138度、180度的价格是不是差异很大?

    管理员:

    JTW-LD-PTA200不同报警温度的价格有所不同,特别是后面两个温度的价格相对要高一些。

    2015-03-12 11:58:37

    匿名用户评论等级: 5

    JTW-LD-PTA200系列有很多种报警温度可以选择,一般用哪一种啊?

    管理员:

    85度和105度这两种比较常用。应该选用哪一种是需要根据现场环境来选择的,有什么疑问可以联系我们400-928-6119咨询。

    2015-03-12 11:43:56
