一、JTW-LD-TY3003可恢复式缆式线型定温火灾探测器概述

  JTW-LD-TY3003可恢复式缆式线型定温火灾探测器(以下简称感温电缆)是一种新型的报警温度可设定调整的、环境温度自动跟踪补偿、可显示被保护物温度值及温度变化曲线的、可重复使用的并具有防报警断电功能的消防火灾探测专利产品,该探测器以中华人民共和国国家标准GB16280-2005《线型感温火灾探测器》及第一号修改单为其主要设计依据,它的主要性能指标已超过国外发达国家同类产品的先进技术水平。
该探测器可与国内外任何种类的火灾报警控制器连接构成火灾自动探测报警系统。该产品广泛应用于冶金、电力、石化等工业场合,尤其适用于内燃机车、船舰、大型野外变电设备、飞机库、公路铁路地铁隧道等高举架、大空间的场所。

二、JTW-LD-TY3003可恢复式感温电缆探测器结构、工作原理、主要技术性能及特点

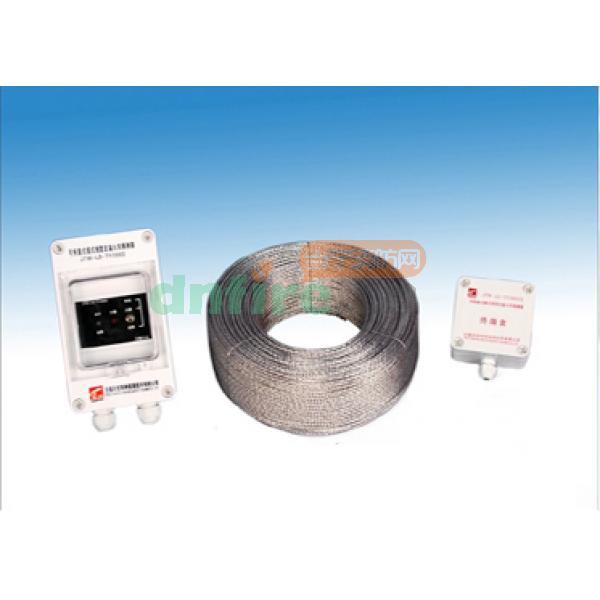

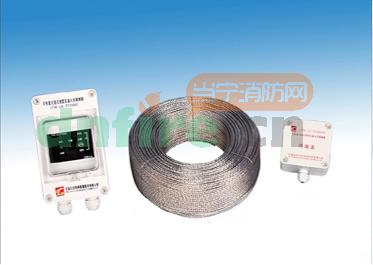

  该探测器性能指标满足国家最新标准GB16280-2005《线型感温火灾探测器》及第一号修改单。整套探测器由可重复使用的感温电缆、微机处理器及终端盒三部分组成。
1、主要工作原理如下:
(1)系统在正常监视状态下(即常温或低温),微机处理器电路内的桥路处于平衡状态,此时微机处理器的绿色运行指示灯按一定周期闪亮;
(2)当感温电缆导体本身断裂,或导体间短路时,此时黄色故障指示灯闪亮,故障继电器动作并通过其无源触点自动向报警控制器传输故障信号;
(3)当感温电缆周围的温度,在发生火灾时达到探测器预先设定的额定报警温度,感温电缆的绝缘电阻下降使桥路失衡,在通过放大、比较、判断处理电路驱动红色火警指示灯亮,火警继电器动作并通过其无源触点自动向报警控制器传输火警信号。
2、主要技术指标:
(1)探测器静态监视电流小于15mA
(2)工作电压:18V-36V;
(3)火警电流小于25mA;
(4)允许工作温度范围:-30℃-+75℃;
(5)最大长期工作相对湿度90%-98%,短期可达100%;
(6)敏感元件耐压10KV;
(7)感温电缆的动作温度可在85℃,105℃之间设定调整(可根据用户需要,进行特殊加工,使报警温度低于85℃或高于105℃);
(8)具有断路短路两种故障报警功能;
(9)感温电缆采用缆式绞合结构,外带金属编织,抗机械损伤抗电磁干扰能力强。
3.产品特有功能
1、目前国内可恢复式缆式线型定温火灾探测器,有的在微机处理器上装有一个液晶显示器以显示被保护物的实时温度.由于微机处理器常要安装在被保护物现场附近,液晶显示的能见度也比较低,人员要赶赴现场才能知道目前被保护物环境温度多少,我们认为这么做在工程上没有实际意义。根据我们掌握的资料,国外同类产品没有一家采用在微机处理器上使用液晶显示器.本产品微机处理器带有RS485接口,可将485信号传输到微机集控室内,再通过485/232转换器转换后连接到工控机上,使用本公司专业开发的软件,人员即可在集控室内实时监视各保护回路的现场温度曲线及实际温度值,可同时监视255台,并且带有自动记录故障,预警,火警及打印功能.(RS485版本的产品具有此功能,普通型号的产品无此功能)
2、报警防断电功能:本产品在报警时若突然出现断电情况,再重新上电后,依然能够继续报出火警,提醒用户。目的是防止探测器报火警时,供电系统突然出现断电等情况,目前国内外同类产品尚无此功能。

三、JTW-LD-TY3003可恢复式缆式线型定温火灾探测器设计、安装要求

  1、设计说明:
(1)探测器必须以无抽头、无分支的连续布线方式安装,并严格按照国家消防设计规范要求,结合探测区域的特征、环境温度及被保护物所需的报警温度,来决定探测器使用的长度、回路数、报警分区及报警温度的设定。
(2)推荐每根感温电缆的安装使用长度不超过200m,(根据安装地点最高环境温度而定)。
(3)关于保护面积和安装间距:保护面积(主要指空间保护)按长方形面积暂按长乘宽(保护宽度为感温电缆周围半径±2米)计算,例如1米长感温电缆的保护面积为1×4=4米2;安装间距:即两根感温电缆之间最大安装间距按4米计算。
(4)感温电缆与微机处理器间可采用信号电缆连接,但要求信号电缆的导体间绝缘电阻大于2000MΩ,信号电缆导体的内阻小于100Ω。
(5)探测器可设置2级火警输出,每级可设置2种报警温度,二级火警设定的报警温度必须大于一级火警设定的报警温度。参照微机处理器上的拨码开关S2使用说明,探测器可设置感温电缆1m受热时的报警温度,分别为:85℃、105℃。随着受热长度的增加,探测器灵敏度增加,而报警温度会逐渐降低。出厂时设定的报警温度为:一级火警为85℃,二级火警为105℃,探测器还可设置感温电缆的使用环境温度,分别为:40℃、50℃、60℃、70℃,出厂时的环境温度设置为50℃。
2、安装要求:
感温电缆虽然具有一定的抗机械损伤能力,但其温度特性对线间的绝缘阻值要求极高,在感温电缆安装过程中的部分损伤问题很难从外表看出来,一段时间运行后可能导致误报警,因此其不能等同于一般普通电缆处理,一般安装要求如下:
(1)尽量避免重物压在感温电缆上;
(2)感温电缆应安装在避免有机械损伤的场所;
(3)安装时严禁将感温电缆锐折;
(4)避免在感温电缆上涂刷腐蚀性物质;
(5)在固定感温电缆时,使用的尼龙扎带不能扎得过紧,避免感温电缆在被勒紧的过程中,破坏了其线间绝缘阻抗。
3、探测器的敷设方式
(1)电缆桥架、电缆隧道、电缆沟、电缆夹层及其他电缆火灾区域
对于电缆区域的火灾探测,感温电缆可以采用正弦波接触式敷设或直线悬挂敷设。正弦波方式对温度的灵敏度相对高一些,但是在工程应用中,为了抽换,检修,维护动力电缆方便,宜采用将感温电缆架空的安装方式。探测器具体安装见图1。(该安装方式①进行了实体模拟试验。②与英国产品及标准进行了比照。③得到国家设计、施工、验收规范管理组认可)。
注意:1、感温电缆架空安装时,宜在动力电缆拖架中心位置布置,感温电缆距离动力电缆垂直距离为150mm到250mm,当拖架宽度超过600mm时宜平行安装2根感温电缆。2、若要对35KV以上的高压动力电缆的进行保护时,请提前与本公司联系,由我们提供特定产品和技术支持。

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

  (2)大型设备和动力配电装置外表面的靠近敷设(严禁紧贴敷设在保护物表面)
由于感温电缆的特性,其可以方便的用于大型设备、动力配电装置的火灾探测,敷设方式很灵活。一般可以采用扎结工具固定,皮带状敷设,详见图2。



JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

  在保护变压器时严禁将感温电缆直接缠绕在变压器的表壳,应将感温电缆悬挂安装在变压器周围的喷淋管道上,若周围没有喷淋管道的,应安装一些支架,其用来悬挂固定感温电缆,支架距离变压器表壳1.5~2米。
(3)仓库、厂房等区域的敷设
感温电缆可以广泛应用于工业仓库、厂房,敷设方式可以根据被保护对象的火灾发生的特点进行选择。一般可以采用顶棚装、墙壁装、沿货架水平方向方波敷设,详见图3。
注意:当产品用于保护喷漆、烤漆车间,室内、室外锅炉房等特殊高温场所时,请提前与本公司联系,由我们提供特定产品和技术支持。

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

四、调试

  1.打开终端盒盒盖,感温电缆一端的蓝白双导体接终端盒电路板A2、B2接线端子,两根漆包线把保护漆去掉后绞对相接即可,不连接端子(若条件允许的话,最好用焊锡焊住);
2.打开微机处理器盒盖,感温电缆的另一端蓝白双导体接微机处理器电缆板上的A、B接线端子,两根漆包线把保护漆去掉后接电路板的V、G接线端子,电源正极接24V端,电源负极接GND端;
3.设置拨码开关S2进行2级火灾报警灵敏度和环境温度设置,接通电源;
4.GNC、GCO分别为故障继电器常闭端、公共端,H1O、H1C分别为一级火警继电器常开端、公共端,H2O、H2C分别为二级火警继电器常开端、公共端,根据所配套控制器的实际情况引出火警、故障信号线与控制器相接,火警继电器和故障继电器提供无源触点输出(火警继电器为常开触点、故障继电器为常闭触点),触点输出容量24V/1A或120V/0.3A;
5.利用微机处理器上的模拟开关模拟火警、故障情况;
6.在所有接线都连好,各项功能检测完毕后,准备运行前,要使用704中性硅胶(推荐南大牌)将电缆所有金属接头部分都完全密封,尤其在户外运行的情况下;
7.微机处理器安装时一定要放正且盒盖上的螺钉必须拧紧;
8.在户外使用的微机处理器及终端盒必须置于铁制防雨箱内,避免受风雨侵袭;
9.调试完毕,通电运行。

五、接线端子说明

  1.微机处理器接线端子说明

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

2. 终端盒接线端子说明

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

3. 微机处理器设置开关S2使用说明
位1-3:1级火警输出灵敏度设置,可设置灵敏度2级;

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

位6-4:2级火警输出灵敏度设置,可设置灵敏度2级;

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器

位8-7:环境温度设置,可设置4种环境温度;

JTW-LD-TY3003 可恢复式缆式线型定温火灾探测器
