JTW-LD-SF500/85缆式线型感温火灾探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JTW-LD-L805可恢复缆式线型定温...
 JTW-LD-L806缆式线型感温火灾探...
 JTW-LD-SF600可恢复式线型定温...

详情介绍

属性参数

图片(1)

视频(0)

文章资料

咨询评价

售后保障

年中大促

JTW-LD-SF500/85缆式线型感温火灾探测器

JTW-LD-SF500/85缆式线型感温火灾探测器

JTW-LD-SF500/85缆式线型感温火灾探测器

JTW-LD-SF500/85缆式线型感温火灾探测器

一、JTW-LD-SF500/85缆式线型感温火灾探测器概述

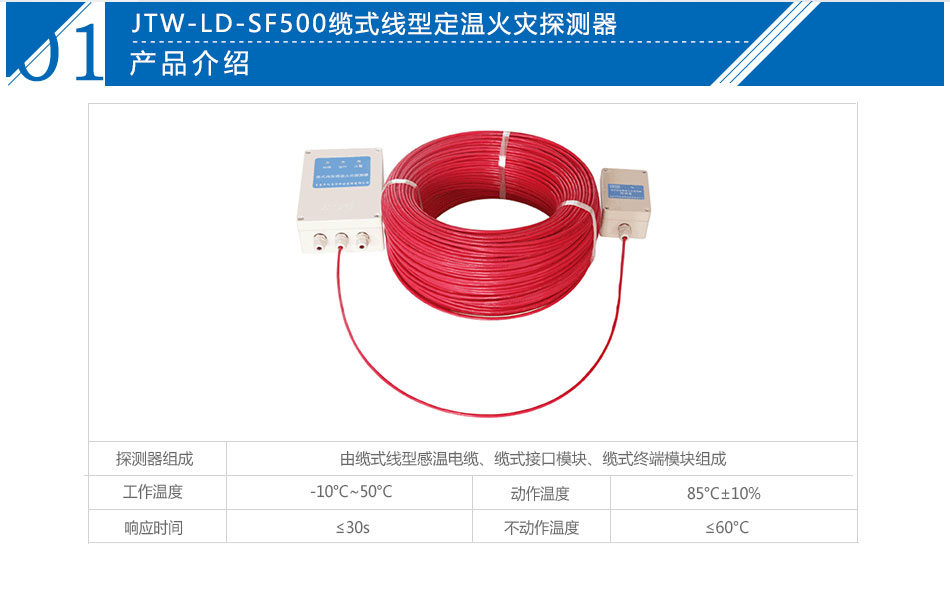

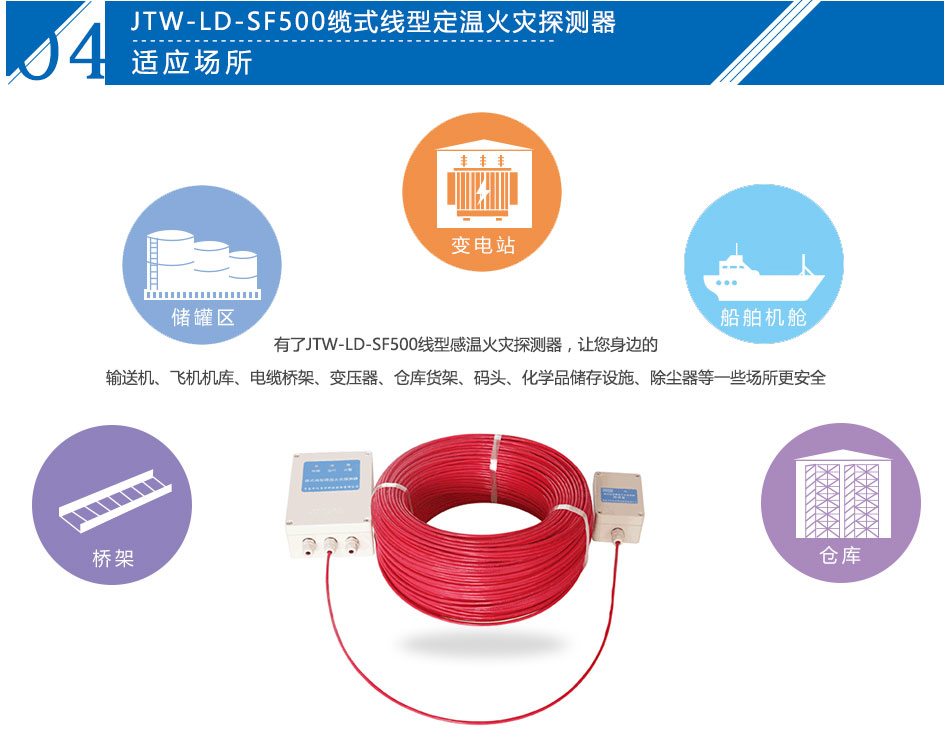

  JTW-LD-SF500/85缆式线型感温火灾探测器(以下简称探测器)是一种新型的可重复使用的监测环境温度变化的消防专利产品,主要由信号处理单元(微电脑处理器)、感温电缆、接续部件(终端盒)组成,探测器具有响应温度报警、输出报警信号的功能。探测器具有良好的环境适应性,能够近距离或贴近保护,在各种潮湿、污染、粉尘的消防探测场所能够高可靠地工作,所以被广泛地应用在仓库、货场、车辆隧道、油气输送管道、变压器、皮带输送机及机车、配电盘等消防探测场所。特别适用于电缆隧道、电缆桥架、电缆井内的动力电缆及控制电缆的火警早期预报,可在电厂、钢厂、化工厂等场合使用。

二、JTW-LD-SF500/85缆式线型感温火灾探测器工作原理及特点

  探测器的感温电缆为温度敏感元件,线型感温电缆为平行结构,由三根探测导体以热敏聚合CTR特性材料为绝缘材料经高压一次性挤出成型,然后在每隔0.8米铆接一个感温元件,最后挤塑相适应的外护套,形成一根具有探测温度并报警的特殊线缆。能够对沿着其安装长度范围内任意一点的温度变化进行探测。热敏聚合CTR特性材料是一种特殊材料,当温度上升至响应值时,感温电缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器模糊数学的计算方法做出火警判断。

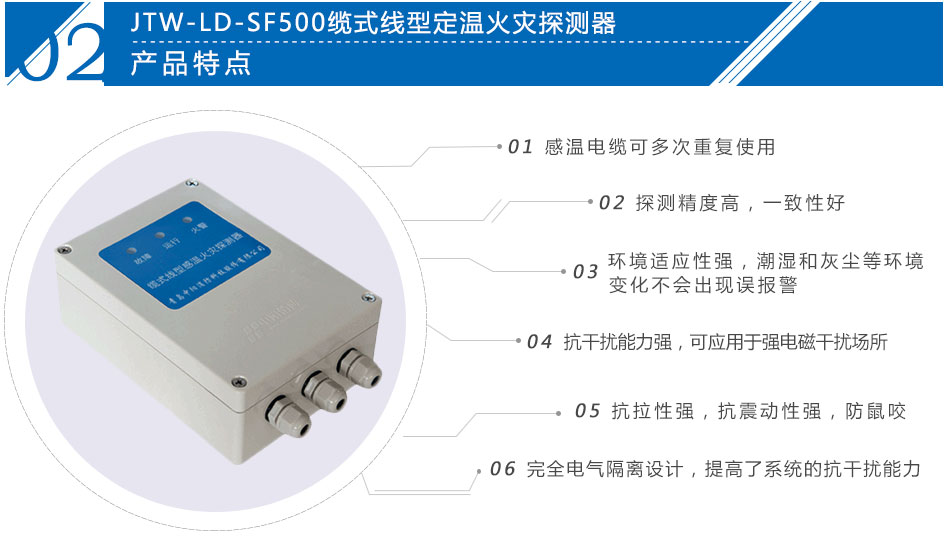

  其主要特点简述如下:

  1.感温电缆结构稳定,抗干扰性及抗拉、抗挤压性能强。

  2.采集模拟量与开关量两种信号综合判断。

  3.满足GB16280-2014中4.18条小尺寸高温响应性能试验要求和GB50116-2013中12.3.3条响应火焰规模不大于100mm的要求。

  4.在安全温度范围内探测器报警后不损坏感温电缆,感温电缆可重复使用。

  5.具有开路、短路两种故障报警。

  6.微电脑处理器和终端盒外壳采用阻燃材料,抗腐蚀、抗老化。

  7.带手动火警和故障模拟功能。

  8.探测器抗干扰能力强,采用隔离检测以及软件抗干扰技术,可应用于强电磁场干扰的场所。

  9.通过输入模块的无极性二总线技术和所有火灾报警控制器通讯。

三、JTW-LD-SF500/85缆式线型感温火灾探测器主要技术指标

  1.探测器类别:可恢复式缆式定温无定位功能探测型火灾探测器

  2.定温报警温度、环境温度

型号 JTW-LD-SF500/85
动作温度℃ 85±10%
感温线缆最高环境温度℃ 60
微电脑处理器、终端盒环境温度范围℃ D(-40~50)

  3.最小报警长度:1m

  4.最大使用长度:150m

  5.感温电缆芯线绝缘电阻:≥20MΩ

  6.工作电压:DC24V(85-110%)

  7.静态电流≤15mA

  8.报警电流≤25mA

  9.报警复位:手动复位、断电复位

  10.状态指示:正常运行:绿色指示灯闪亮

  定温火警:红色指示灯常亮故障:黄色指示灯常亮

  11.使用环境:相对湿度≤95%,不凝露

  12.继电器无源触点输出:DC24V/1A

  13.外壳防护等级:IP66

  14.执行标准:GB 16280-2014

四、JTW-LD-SF500/85缆式线型感温火灾探测器结构及安装尺寸

  微电脑处理器和终端盒外形示意图如图1所示。

JTW-LD-SF500/85缆式线型感温火灾探测器

  图1微电脑处理器和终端盒外形示意图

五、JTW-LD-SF500/85缆式线型感温火灾探测器接线与调试

  1.打开微电脑处理器盒盖,依次将24V电源线、感温电缆、信号线从防水接头穿入盒体,按图2要求接入端子排。感温电缆另一端接入终端盒,线芯按图3接入端子,感温电缆结构如图4。

  2.与报警系统连接时,应按图5要求与输入模块连接。

  3.上电后,系统自检20—30秒后,绿灯闪亮。(频率约1HZ)

  4.手动测试模拟故障:用短路环将双排插针S3(在电路板左上角,如图5)中间两针短接,短接后黄灯常亮,故障继电器动作,用万用表测量Z1、CB1端子导通,Z1、CK1端子断开,测试后拔下短路环故障恢复。

  5.手动测试模拟火警:用短路环将双排插针S3右侧两针短接,短接后红灯闪亮,火警继电器动作,用万用表测量Z2端和CK2端导通,测试后拔下短路环火警恢复。

  6.如果要加温测试,可以将感温电缆距离末端300mm的1m加热,或者在感温电缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温电缆剪除后重新与终端盒连接牢固,系统复位。

  7.手动复位:用短路环将插针S1(在电路板上部,如图5)短接一下,系统将被重新复位。

  8.调试完毕,盖好上部盒盖,通电运行

  9.接线说明

  (1)微电脑处理器接线端子示意图如图2所示:

JTW-LD-SF500/85缆式线型感温火灾探测器

  图2微电脑处理器接线端子示意图

  其中:

序号 端子代号 内容 备注
1 24V+ DC24V电源输入“+”
2 24V- DC24V电源输入“-”
3 LV1 感温电缆接
4 LV2 感温电缆
5 LV3 感温电缆
6 LV4
7 Z3
8 CK3
9 Z2 火警信号公共 火警后闭合
10 CK2 火警信号常开 火警后闭合
11  Z1  故障信号公共  通电后闭合
12  CK1  故障信号常开  通电后闭合
13  CB1  故障信号常闭

  (2)终端盒接线端子示意图如图3所示:

JTW-LD-SF500/85缆式线型感温火灾探测器

  图3终端盒接线端子示意图

  其中:

序号 端子代号 内容 备注
1 LV1 感温电缆
2 LV2 感温电缆
3 LV3 感温电缆
4 G

  3)感温电缆结构示意图如图4所示

JTW-LD-SF500/85缆式线型感温火灾探测器

  图4感温电缆结构示意图

六、JTW-LD-SF500/85缆式线型感温火灾探测器应用方法

  探测器可以接入火灾报警控制系统中,应用方法如图5所示:

JTW-LD-SF500/85缆式线型感温火灾探测器

  图5探测器应用系统图

七、JTW-LD-SF500/85缆式线型感温火灾探测器注意事项

  1.微电脑处理器以及终端盒应注意防水。

  2.探测器必须以连续的、无抽头或分支的连续布线方式安装,并严格按照国家规范要求进行。

  3.重物应避免压在探测器上,承受抗拉力为100N。

  4.避免在探测器上涂刷腐蚀性物质。

  5.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于100mm,并防止护套破损。

  6.每年对探测器感温电缆两端开路进行阻值测试,其线芯之间正常阻值不应小于10MΩ,否则应予以更换。测量设备宜采用500V兆欧表。

  7.建议每年对探测器进行实体火灾测试,以确保探测器稳定可靠的运行。

  8.运输时应妥善包装,避免积压冲击。

  9.严禁私自维修探测器,如探测器存在故障,请及时与本公司联系。

商品属性
[品牌] 青岛中阳
[外形尺寸] 最大使用长度:200m
[是否可恢复]
[型号] JTW-LD-SF500/85
[名称] 缆式线型感温火灾探测器
[工作电压] DC24V(85-110%)
[环境温度] 感温电缆最高环境温度:60℃微电脑处理器、终端盒环境温度范围:-40~50℃
[环境湿度] 相对湿度≤95%,不凝露
[防护等级] IP66
[别名] 可恢复式感温电缆

    JTW-LD-SF500/85


关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(4)

    5

    2017-04-13 11:45:20

    匿名用户

    动作温度可以调节么?

    管理员:

    JTW-LD-SF500你买了多少度的就是多少度的了,不可以调节设置的。如果有疑问可以电话咨询我们的销售服务人员,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2016-11-12 19:00:20

    匿名用户

    故障端怎么接线,加一个电阻吗,在哪个端子加

    管理员:

    详细的接线问题你可以联系一下我们的技术人员哦,电话400-003-0119

     匿名用户

    来自电脑端用户

    5

    2016-05-30 15:06:15

    匿名用户

    报警之后怎么复位啊

    管理员:

    环境正常后主机复位啊,如对JTW-LD-SF500可恢复式缆式线型定温火灾探测器还有问题可以联系我们的技术人员,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2015-03-13 13:56:28

    匿名用户

    JTW-LD-SF500/85型号中85即代表动作温度等级为85℃

    管理员:

    是的,JTW-LD-SF500/85的报警动作温度为85℃。感谢你对我们消防器材商城的关注和支持!
