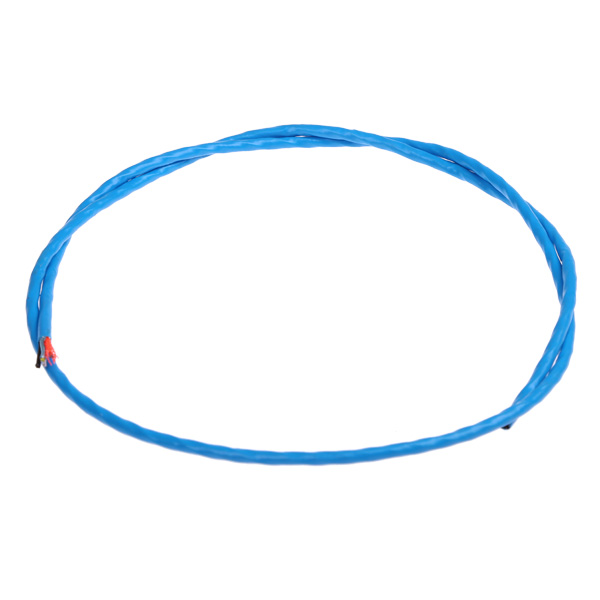

JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器
品       牌:
证       书:
检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 JTW-LCD-ZC500A可恢复式缆式...
 JTW-LD-ZC100不可恢复式缆式线...
 JTW-LCD-ZC500A微机调制器/...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

特别提醒:JTW-LD-ZC30C现已停产,如需购买请联系客服。

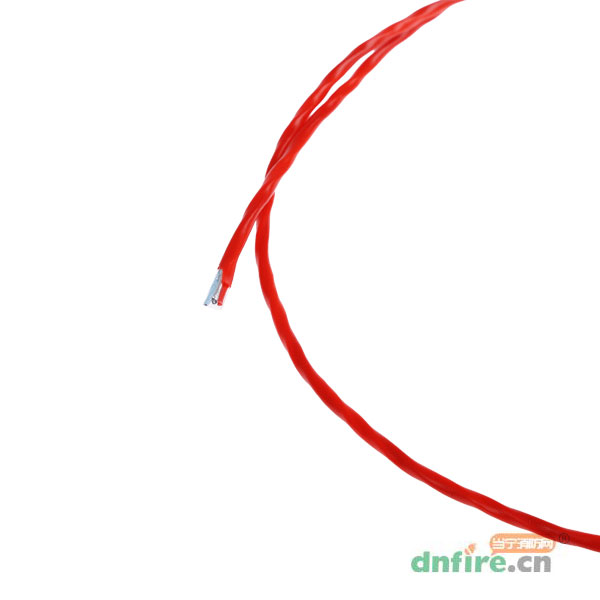

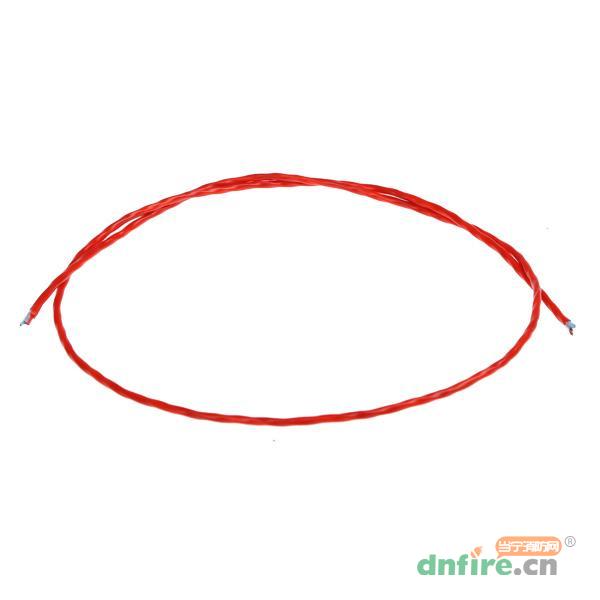

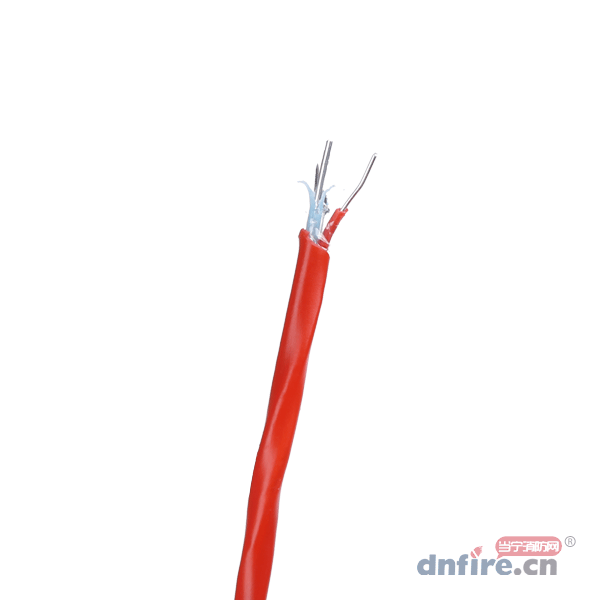

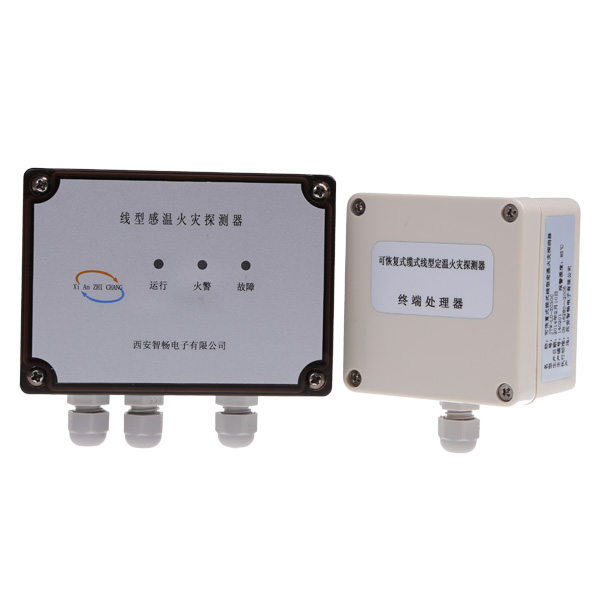

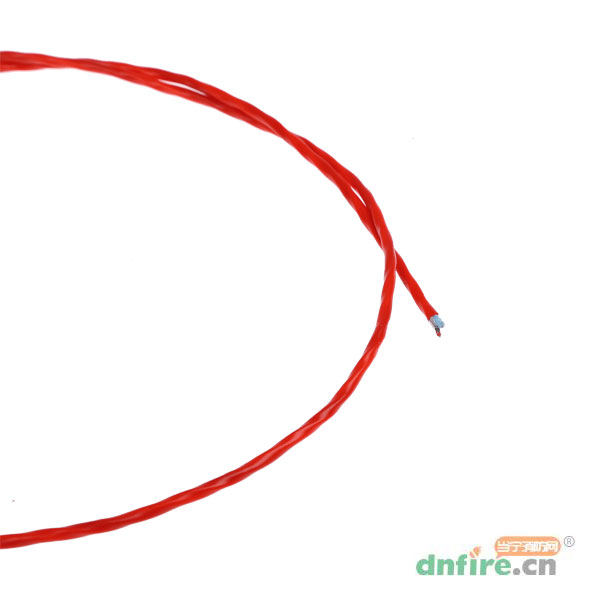

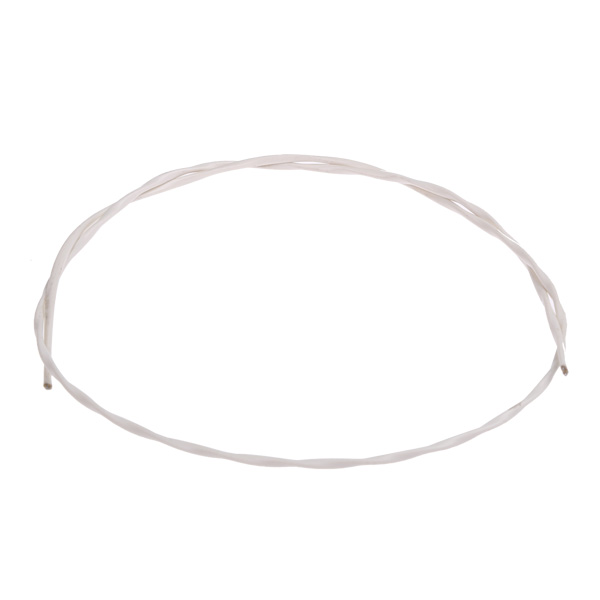

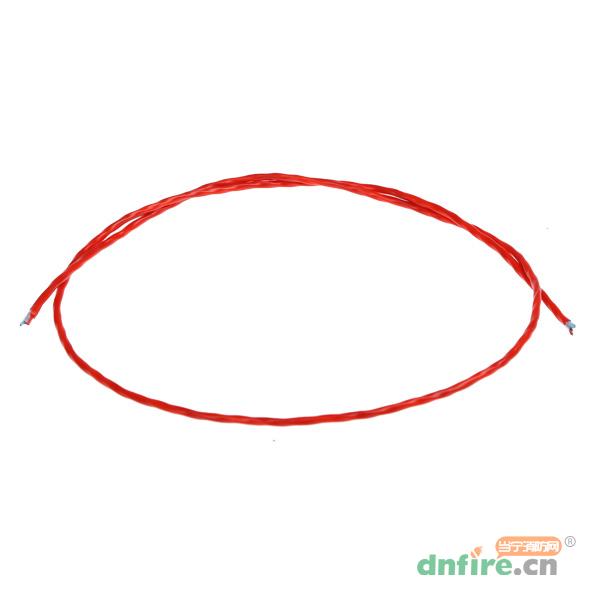

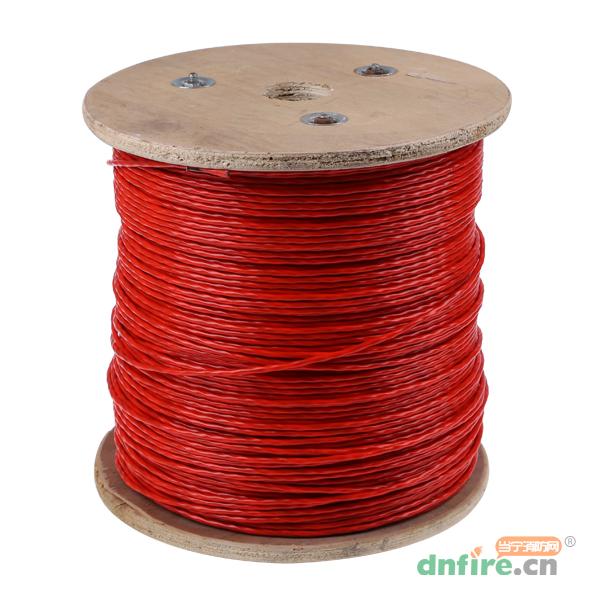

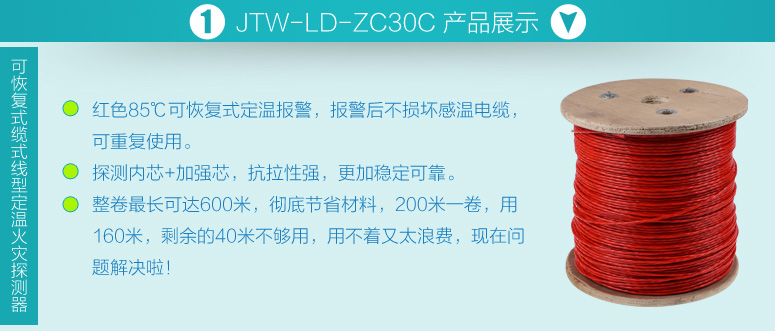

JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器产品展示

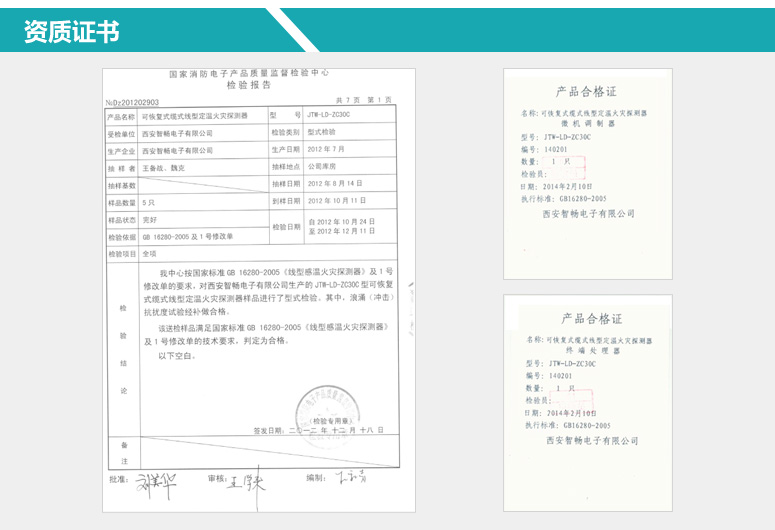

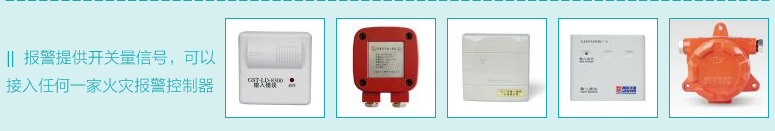

JTW-LD-ZC30C的安装接线图片展示JTW-LD-ZC30C报警提供开关量信号 可以接入任何一家火灾报警控制器JTW-LD-ZC30C接线盒接线方式JTW-LD-ZC30C终端盒接线方式DIN35导轨式安装JTW-LD-ZC30C注意事项JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器适用场所JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器检验报告及产品合格证

一、JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器产品描述

  JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器(以下简称探测器)是西安智畅电子有限公司开发的具有自主知识产权的智能线型感温电缆火灾探测器,由微机调制器、终端处理器、感温电缆三部分构成,具模拟量(可恢复)报警功能,并可具备开关量(不可恢复)报警功能。

二、JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器主要技术指标

  (1)探测器类别:可恢复式缆式线型定温火灾探测器

  (2)工作电压:DC24V允许范围:DC20V~DC28V

  (3)静态电流≤40mA

  (4)报警电流≤60mA

  (5)报警温度:85℃

  (6)报警复位:断电复位

  (7)状态指示:上电稳定及记忆状态:绿色指示灯闪亮(频率约1Hz)

  正常运行:绿色指示灯常亮

  火警:红色指示灯常亮

  故障:黄色指示灯常亮

  (8)使用环境:温度:-10℃~+50℃

  相对湿度≤95%,不凝露

  (9)使用长度:≤200m

  (10)外壳防护等级:IP66

  (11)执行标准:GB16280-2005及1号修改单

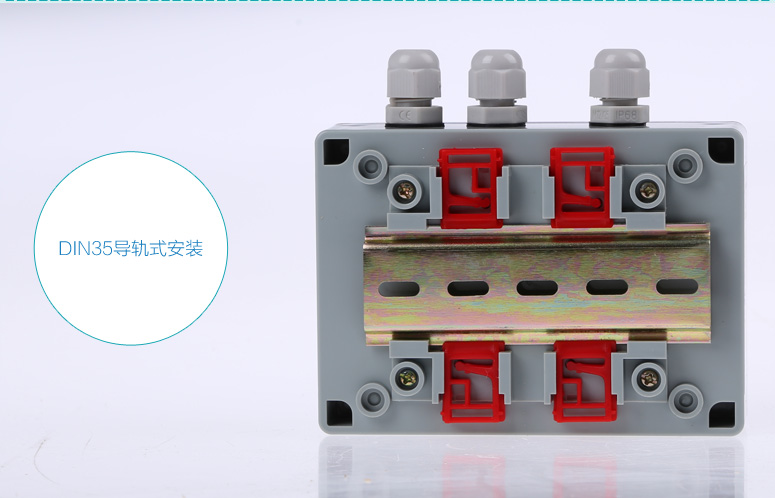

  (12)微机调制器安装方式:DIN35导轨式安装

三、JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器应用场所

  (1)电缆设施:电缆隧道、电缆竖井、电缆夹层、电缆桥架等:

  (2)电力设施:配电装置、开关设备、变压器、电抗器等;

  (3)油品、气体:液压站、润滑油库、油罐、气罐、燃油锅炉、燃气锅炉、喷漆房等;

  (4)皮带传输设施:运煤、运料皮带,自动化生产线。

四、JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器产品接线说明

  微机调制器接线端子示意图如图1所示:

微机调制器接线端子示意图

图1 微机调制器接线端子示意图

  其中:

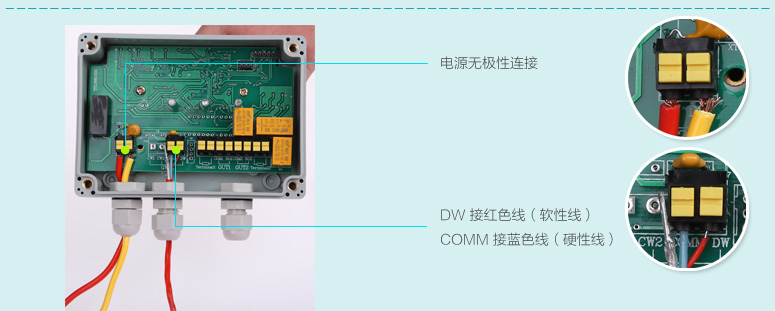

  (1)D1、D2:接DC24V电源,无极性连接。

  (2)DW、COMM:接感温电缆,其中DW接感温电缆红色线(软性线),COMM接感温电缆兰色线(硬性线)。

  (3)FIRE1:火警/故障/正常继电器触点复合输出

  (4)Terminal1:电阻接入点(配套输入模块)

  (5)FIRE2、Terminal2:预留

  终端处理器接线端子示意图如图2所示

终端处理器接线端子示意图

图2 终端处理器接线端子示意图

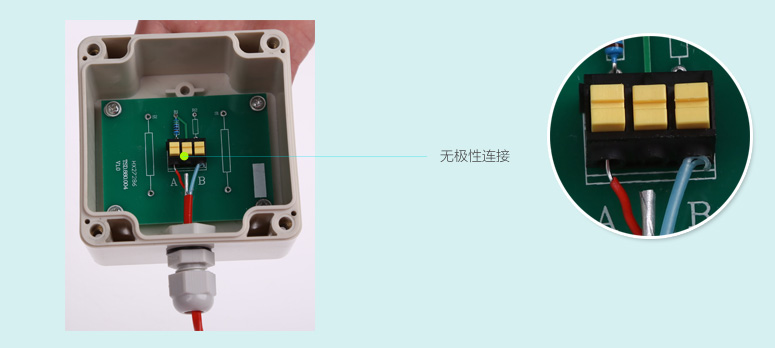

  其中:AB接感温电缆红色线(软性线)和兰色线(硬性线),无极性连接。

五.JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器外型结构

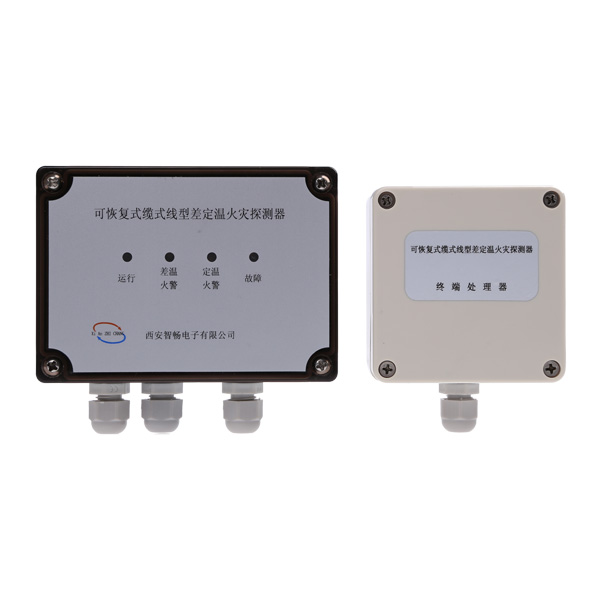

JTW-LD-ZC30C产品外型结构图

图3 JTW-LD-ZC30C产品外型结构图

六、JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器的使用及操作

  当系统布线、安装完毕,打开微机调制器电源,微机调制器绿色指示灯闪亮,1分钟后微机调制器绿色指示灯常亮,微机调制器进入正常监视状态。

七.JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器系统配接说明

  探测器可以接入火灾报警控制系统中,应用方法如图3所示

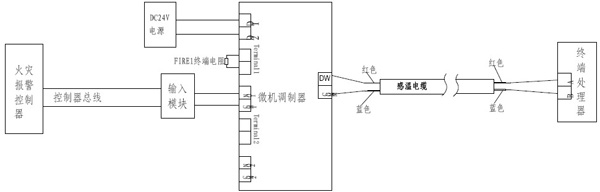

 感温电缆与控制器系统配接图

  图4感温电缆与控制器系统配接图

  备注:Terminal1处所配接的电阻为输入模块的终端的电阻。

八.JTW-LD-ZC30C可恢复式缆式线型定温火灾探测器注意事项

  1.线型感温火灾探测器安装前建议进行绝缘电阻测试,感温电缆线芯间绝缘电阻应大于500M欧姆。

  2.安装时严禁硬性折弯和扭转感温电缆。感温电缆的弯曲半径要大于150mm,并防止护套破损,运输时应妥善包装,避免积压冲击。

  3.建议每年对线型定温火灾探测器进行实体火灾测试,以确保探测器稳定可靠的运行。

商品属性
[品牌] 西安智畅
[型号] JTW-LD-ZC30C
[名称] 可恢复式缆式线型定温火灾探测器
[工作电压] DC24V允许范围:DC20V~DC28V
[环境温度] -10℃~+50℃
[环境湿度] 相对湿度≤95%,不凝露
[外形尺寸] 使用长度:≤200m
[防护等级] IP66
[是否可恢复]
[别名] 感温电缆
