FDM230-CN手动火灾报警按钮
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 西门子
进入品牌页
关注
类似产品
 FDO221-CN光电感烟探测器
 FC1820-B壁挂火灾报警控制器(1回...
 FDO181点型光电感烟火灾探测器(带红...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

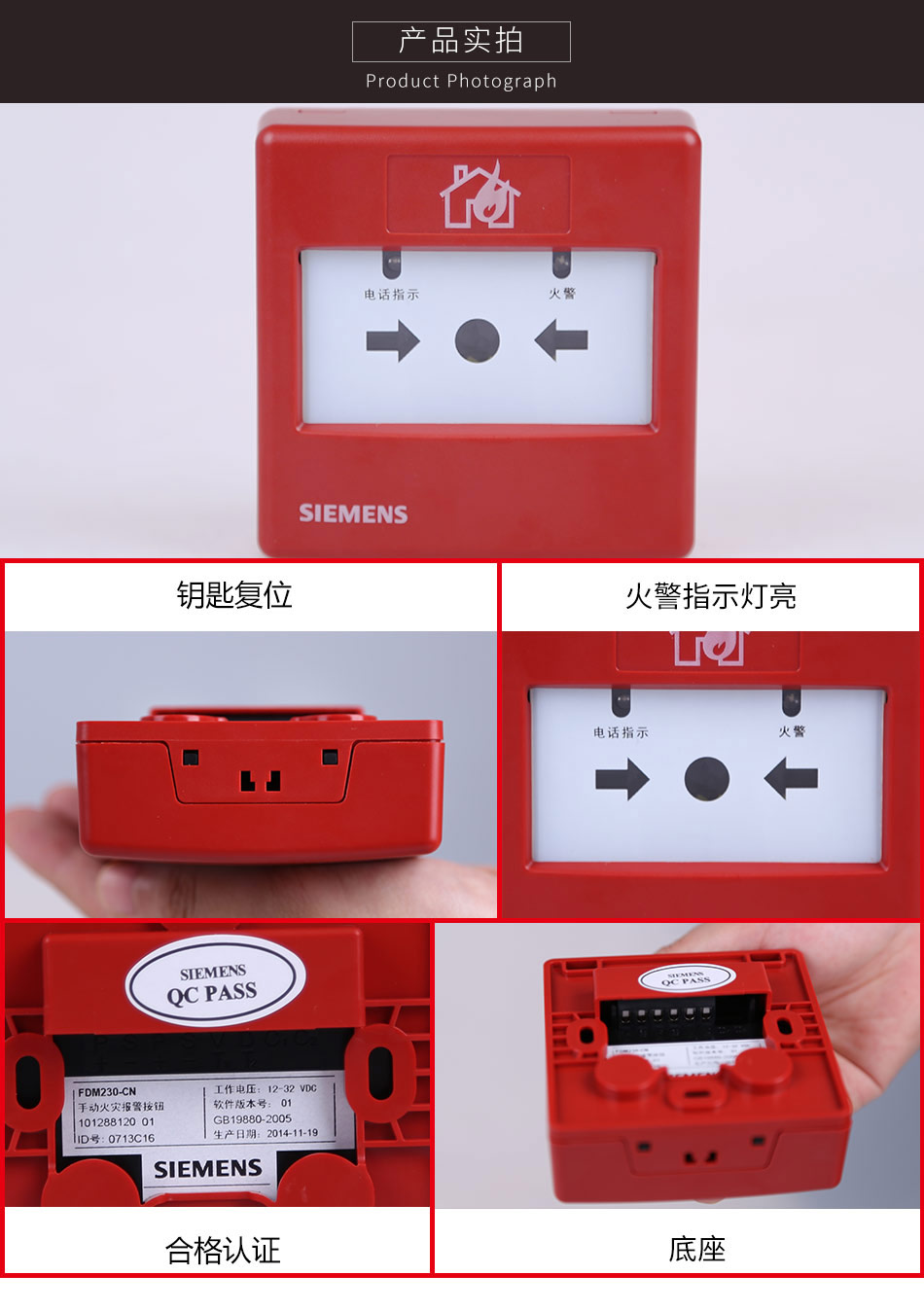

FDM230-CN手动火灾报警按钮1FDM230-CN手动火灾报警按钮2FDM230-CN手动火灾报警按钮3FDM230-CN手动火灾报警按钮4

一、FDM230-CN手动火灾报警按钮概述

  FDM230-CN手动火灾报警按钮用于当火灾发生时手动启动报警。FDM230-CN手动火灾报警按钮由手报和底座两部分组成。

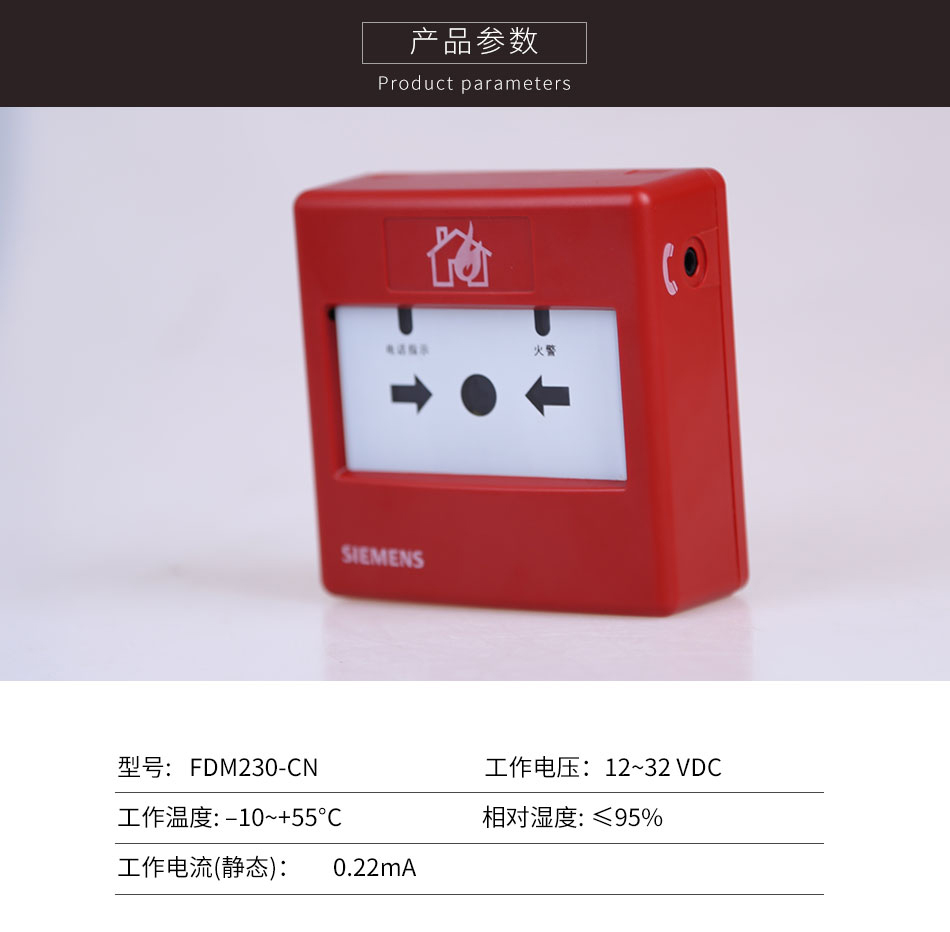

二、FDM230-CN手动火灾报警按钮的性能参数

 工作电压 12~32 VDC
 工作电流(静态)  0.22mA
 动作电流  1.0mA
 工作温度  –10~+55°C
 贮存温度  –10~+60°C
 相对湿度  ≤95%
 通讯协议  C-NET
 接线端子  1.0~2.5mm2
 颜色  红,RAL3000

三、FDM230-CN手动火灾报警按钮特点:

  1、满足国家标准GB19880-2005《手动火灾报警按钮》

  2、可复位压下式报警

  3、每个手报独立编址,地址自动设定,无需编码器设置或者拨码开关

  4、火警LED可显示正常、报警及定位等状态,电话LED可显示电话状态

  5、通过C-NET与控制器(FC720-CN系列/FS1120系列)通讯

  6、自带一个电话插孔(直径3.5mm)

  7、产品标签上自带可撕式编码贴,方便工程调试

四、FDM230-CN手动火灾报警按钮功能:

  1、按下操作面板直接报警,操作面板显示变化(见图1),火警指示灯亮

操作面板显示变化

图1 操作面板显示变化

  2、插入电话插孔,即可呼叫总机

  3、通过钥匙复位操作面板,手报即可恢复到正常工作状态

五、FDM230-CN手动火灾报警按钮的应用:

  1、用于火警的立即手动报警

  2、室内使用

  3、表面安装和嵌入式安装,位置需宜于接近

六、FDM230-CN手动火灾报警按钮的结构

  FDM230-CN由手报(1)和底座(2)两部分构成。

FDM230-CN手动火灾报警按钮的结构

图2

七、FDM230-CN手动火灾报警按钮的安装

FDM230-CN手动火灾报警按钮的安装

  准备工作

  1.用钥匙分开底座(见图3,钥匙在产品包装内)。将钥匙保存在安全的地方。

  2.将底座固定。

  安装

  1.将底座安装在墙壁的86盒内,且距地面1.3~1.5米的高度(见图4)。

  2.将电缆通过进线孔穿进底座。

  3.盖上手报(见图5)。

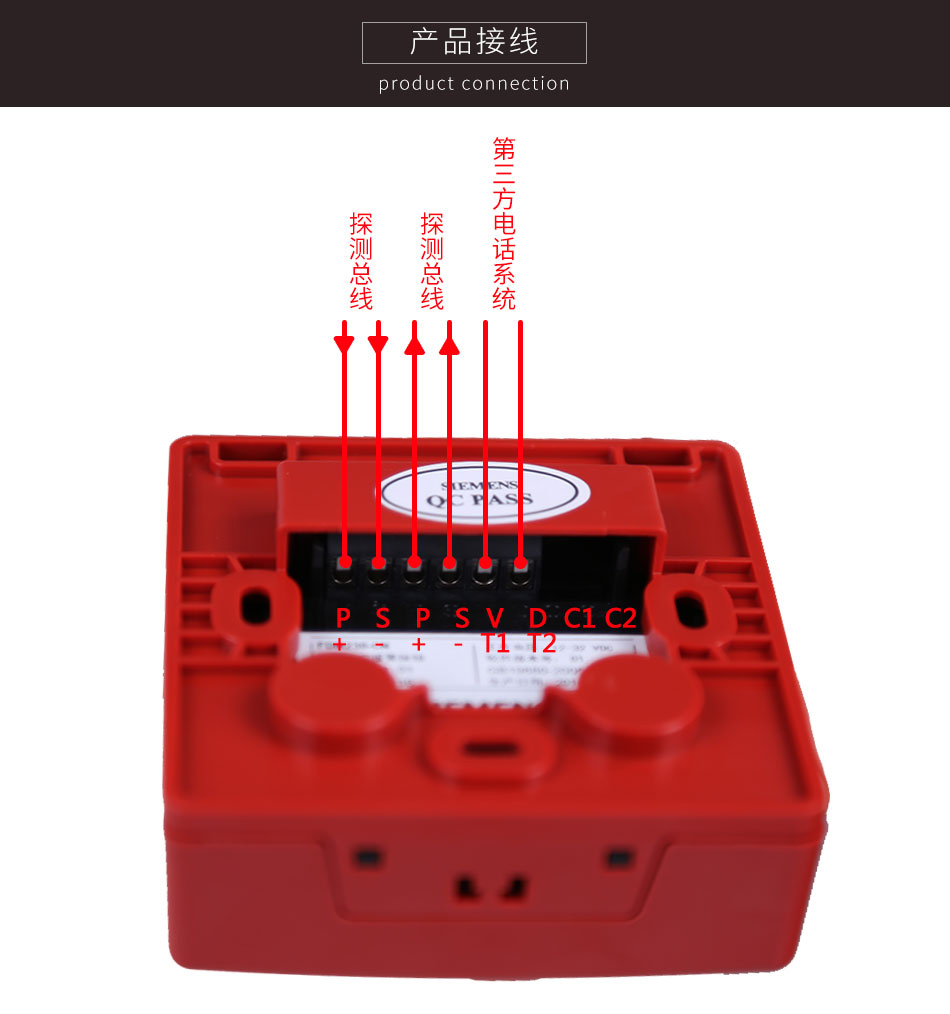

  接线

  1.用钥匙分开底座(见图3)。

  2.按图6/7所示将电线接到手报端子上。

  3.盖上手报(见图5)。FDM230-CN手动火灾报警按钮

  外围尺寸(单位:mm)

FDM230-CN手动火灾报警按钮外围尺寸

八、FDM230-CN手动火灾报警按钮的调试:

  表1列出了火警指示灯所指示的不同状态:

状态 红色LED指示灯
正常
报警 常亮
定位 闪亮

表1

  表2列出了电话指示灯所指示的不同状态:


状态 红色LED指示灯
正常(挂机) 闪亮

表2

  FDM230-CN手报功能检查

  1.将手报所在回路设为测试模式。

  2.按下操作面板,火警指示灯亮。

  3.如图9所示将钥匙从底部插入,使操作面板复位。

  4.拔掉钥匙,将手报重新设回正常模式。



  FDM230-CN手报功能检查

商品属性
[品牌] 西门子
[型号] FDM230-CN
[类型] 含电话插孔
[名称] 手动火灾报警按钮
[别名] 手动报警按钮 手报
[工作电流] 0.22mA
[工作电压] 12~32 VDC
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 85mm×32.5mm×85mm
[重量] 0.135kg
