J-SAM-GST9122手动火灾报警按钮
替代型号:J-SAM-GST9122A
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥60.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 海湾GST
进入品牌页
关注
类似产品

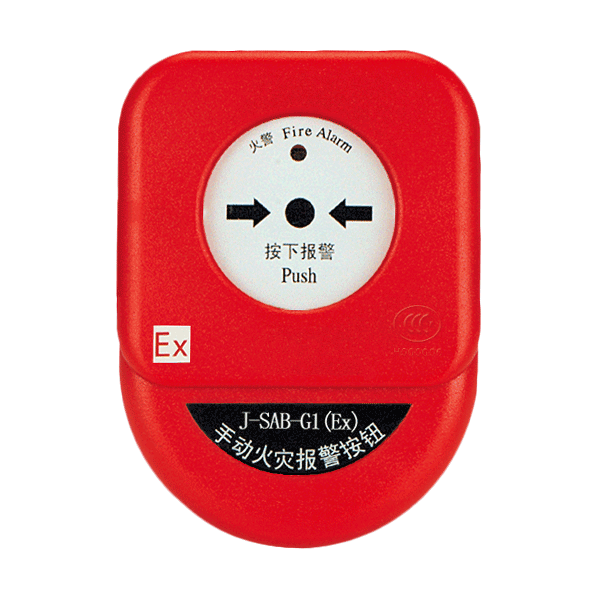

 J-SAB-G1(Ex)手动火灾报警按钮

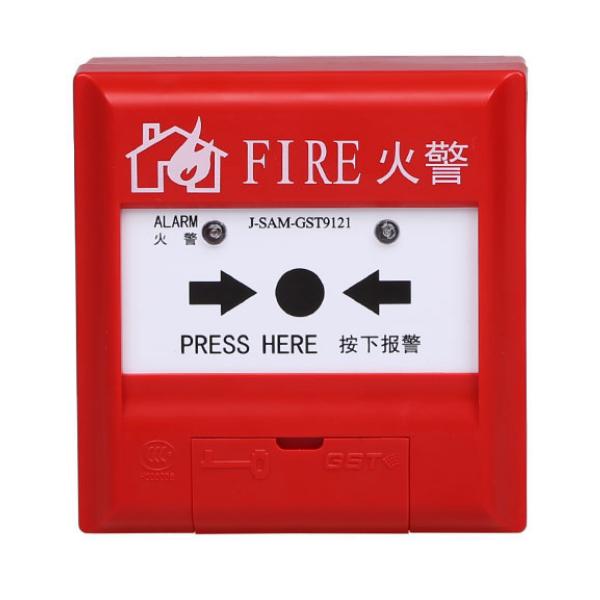

 J-SAM-GST9121手动火灾报警按...
 J-SAP-8402手动火灾报警按钮

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

  友情提醒:J-SAM-GST9122手动火灾报警按钮型号升级J-SAM-GST9122A,如有疑问请致电400-003-0119咨询!

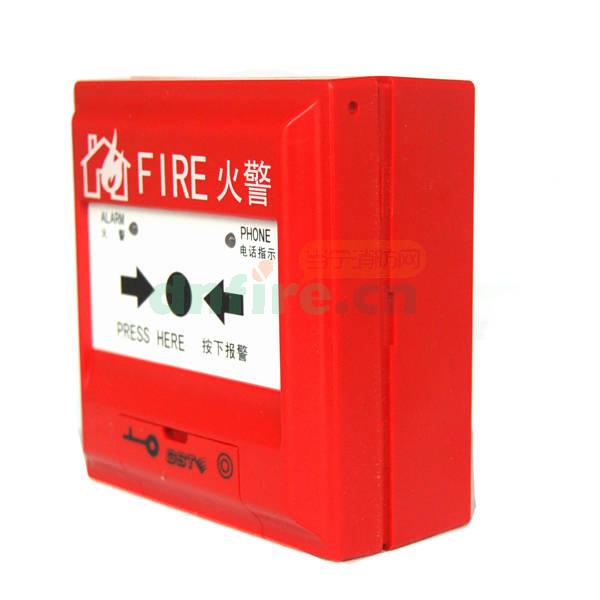

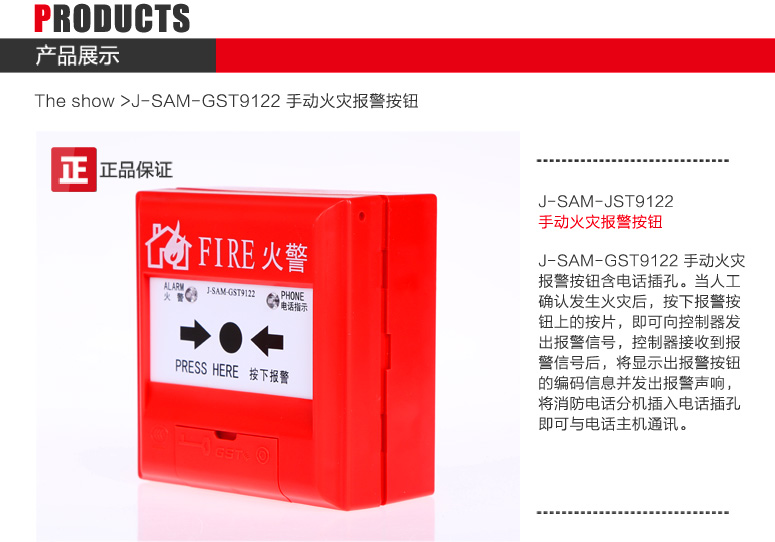

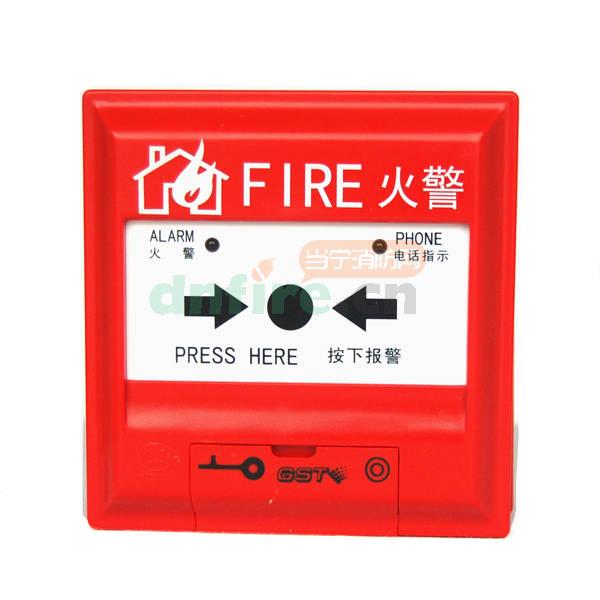

J-SAM-GST9122手动火灾报警按钮图文概述J-SAM-GST9122手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮产品实拍图

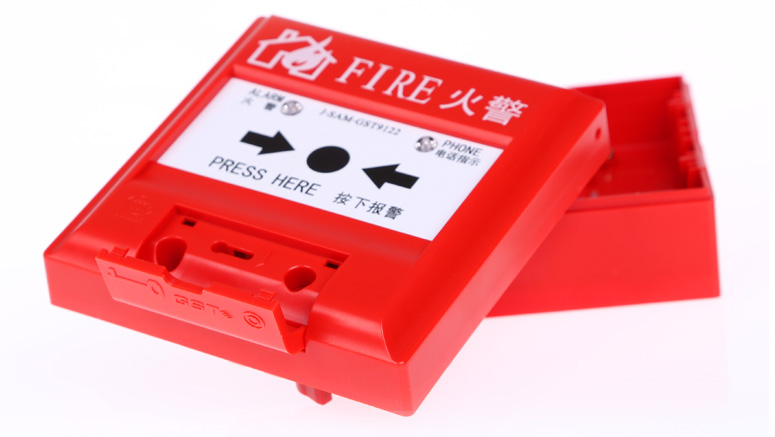

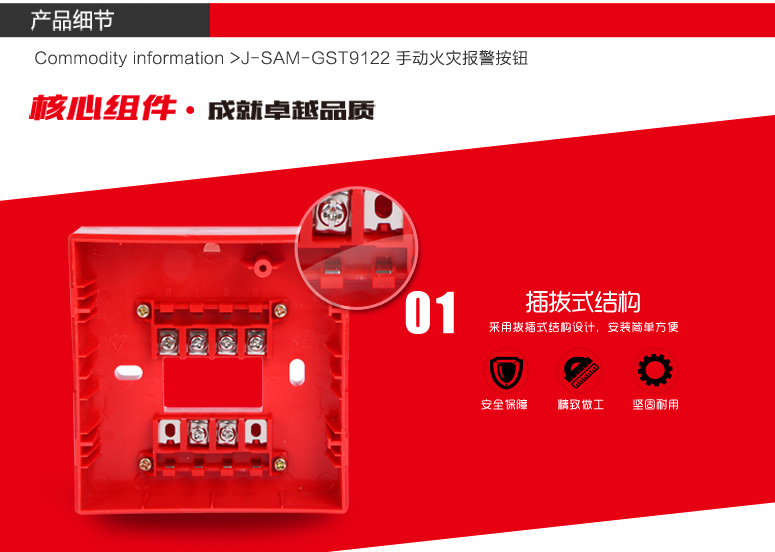

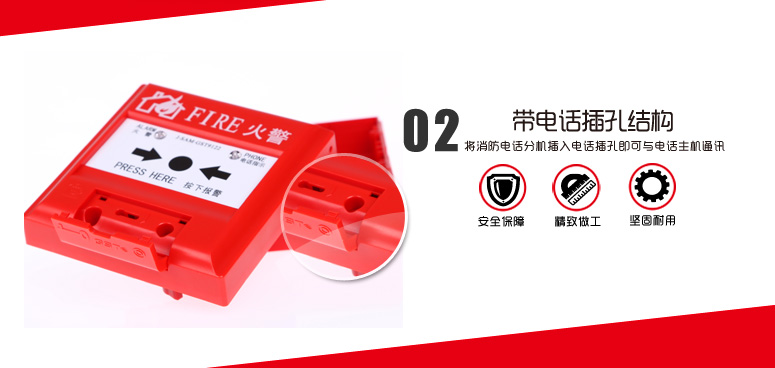

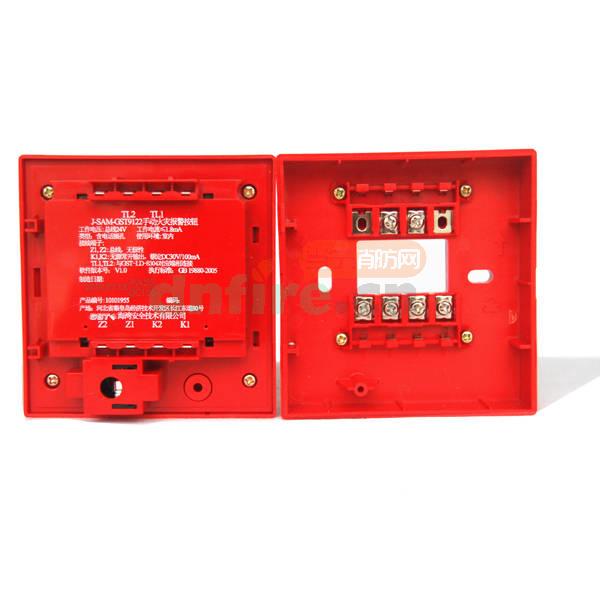

J-SAM-GST9122手动火灾报警按钮插拔式结构展示J-SAM-GST9122手报细节展示按钮展示J-SAM-GST9122手动火灾报警按钮J-SAM-GST9122手动火灾报警按钮适用场所J-SAM-GST9122手动火灾报警按钮适用场所

一、J-SAM-GST9122手动火灾报警按纽概述:

J-SAM-GST9122手动火灾报警按钮(以下简称报警按钮)安装在公共场所,本报警按钮含电话插孔。当人工确认发生火灾后,按下报警按钮上的按片,即可向控制器发出报警信号,控制器接收到报警信号后,将显示出报警按钮的编码信息并发出报警声响,将消防电话分机插入电话插孔即可与电话主机通讯。

二、J-SAM-GST9122手动火灾报警按纽特点:

1.采用拔插式结构设计,安装简单方便,按钮上的按片在按下后可用专用工具复位。
2.按下报警按钮按片,可由报警按钮提供独立输出触点,可直接控制其它外部设备。
3.采用微处理器实现信号处理,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。
4.地址码为电子编码,可现场改写。

三、J-SAM-GST9122手动火灾报警按纽技术特性:

1.工作电压:
 信号总线电压:24V           允许范围:16V~28V
2.工作电流:
监视电流≤0.6mA
报警电流≤1.8mA
3.输出容量:额定DC30V/100mA无源输出触点信号,接触电阻≤100m
4.启动零件型式:可重复使用型
5.启动方式:人工按下按片
6.复位方式:用专用钥匙复位
7.指示灯:火警,红色,正常巡检时约3s闪亮一次,报警后点亮;电话指示,红色,约5s闪亮一次
8.编码方式:电子编码,编码范围在1~242之间任意设定
9.线制:与控制器采用无极性信号二总线连接,与GST-LD-8304采用二线制连接
10.使用环境:
类    型:户内
温    度:-10℃~+55℃
相对湿度≤95%,不凝露
11.外形尺寸:95.4mm×98.4mm×42.5mm(带底壳)
12.外壳防护等级:IP43
13.壳体材料和颜色:ABS,红色
14.重量:约221g(含底壳)
15.安装孔距:60mm
16.执行标准:GB 19880-2005

四、J-SAM-GST9122手动火灾报警按纽结构特征与工作原理:

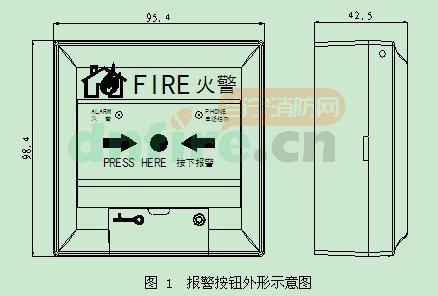

1.报警按钮的外形示意图如图1所示。

J-SAM-GST9122手动火灾报警按钮




2.工作原理
J-SAM-GST9122手动火灾报警按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。报警按钮内置单片机,完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息,地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、J-SAM-GST9122手动火灾报警按纽现场接线摸拟图:

J-SAM-GST9122手动火灾报警按纽 J-SAM-GST9122手动火灾报警按纽
第一步:准备一根RVS线(信号总线),两根RVVP线(电话线),此处以普通线缆代替。 第二步:将线路从J-SAM-GST9122手动火灾报警按钮底座的穿线孔处穿过,将信号总线接在消火栓按钮的Z1、Z2接线端子上;将电话线接在TL1、TL2接线端子上。
J-SAM-GST9122手动火灾报警按纽 J-SAM-GST9122手动火灾报警按纽
第三步:检查J-SAM-GST9122手动火灾报警按钮接线是否正确 第四步:按上手动按钮上盖,接线完成。

商品属性
[型号] J-SAM-GST9122
[类型] 含电话插孔
[工作电压] 信号总线电压:24V 允许范围:16V~28V
[工作电流] 监视电流≤0.6mA 报警电流≤1.8mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 95.4mm×98.4mm×42.5mm (带底壳)
[防护等级] IP43
[重量] 约221g(含底壳)
[使用类别] 通用
[复位方式] 钥匙复位
[按片颜色] 白色
[名称] 手动火灾报警按钮
[重复使用] 可以
[别名] J-SAM-GST9122手报
消防设备安装及使用14个必须掌握的知识 2016-08-01
图文两分钟了解火灾自动报警! 2016-07-18
北大青鸟J-SAP-JBF-301-Ex防爆型手动火灾报警按钮安装与接线 2014-08-08
建设工程消防监督管理规定(119号令) 2014-07-10
哪些场所应设置火灾自动报警系统? 2014-07-01
GA1151-2014《火灾报警系统无线通信功能通用要求》行业标准发布实施 2014-06-19
消防报警系统工程维护中常见问题的排查及处理办法 2014-04-10
手动火灾报警按钮的接线 2013-09-29
常用消防自动报警系统安装要求 2013-03-06
火灾自动报警系统存严重误报 施工中未安装手报怎么办? 2013-01-31
手报和消火栓按钮埋管安装介绍 2013-01-12
手动火灾报警按钮为什么要加防雨罩? 2013-01-05
火灾自动报警系统中报警区域与探测区域的区别 2012-08-15
手动火灾报警按钮如何复位? 2012-07-07
J-SAM-GST9122手动火灾报警按钮3C认证证书 2011-08-19
大连某公司在当宁消防成功海湾烟感探头、手报和声光报警器 2011-08-17
J-SAM-GST9122手动火灾报警按钮检测报告 2011-08-16
J-SAM-GST9122手动火灾报警按钮 2011-08-15
J-SAM-GST9122手动火灾报警按钮安装说明书 2011-08-15
手动火灾报警按钮安装高度 2011-08-01
手动报警按钮安装距离 2011-08-01
手动报警按钮接线示意图 2011-08-01
手动报警按钮位置 2011-08-01
紧急手动报警按钮价格?哪里有得卖? 2011-08-01
手动报警按钮品牌 2011-08-01
海湾消防设备报价 2011-08-01
J-SAM-GST9122手动火灾报警按钮检验报告 2011-07-06
什么是手动报警按钮? 2011-04-29
手动报警器 2011-04-06
含电话插孔手报的优势 2011-03-30
手动火灾报警按钮的设置 2011-03-30
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(10)

    匿名用户评论等级: 5

    Z1, 总线有一根接地了,但是主机没有报故障,正常吗?

    管理员:

    接地的话应该是报故障的,你测量下回路电压看看

    2021-07-26 16:12:29

    匿名用户评论等级: 5

    你好!该报警按钮接线上面有的说K1/K2,无源输出端子直接控制外部设备,想了解下指的什么设备

    管理员:

    现在很少用这功能了,K1K2相当于一个开关,可直接控制其他设备,如警铃或其他设备。

    2019-07-07 11:29:00

    匿名用户评论等级: 5

    这个模块可以直接启动声光报警器吗

    管理员:

    可以通过K1、K2启动的,不过这种用法已经不常见了。

    2019-05-02 20:28:57

    匿名用户评论等级: 5

    这款手报信号二总线需要接电阻吗

    管理员:

    信号总线上不需要加电阻的哦

    2019-03-14 09:39:03

    匿名用户评论等级: 5

    你好,请问安装尺寸60mm,位置是在按钮的中间位置吗?多大的螺丝安装呢,新升级的9122A安装尺寸是否不变

    管理员:

    安装就是一横一竖方向的那孔啊,间距是60mm,产品的底座照片上是有的。如还有问题可以电话联系我们的服务人员

    2018-01-24 14:49:38

    匿名用户评论等级: 5

    这款手报J-SAM-GST9122,与海湾JB-QG-GST5000联动控制系统能不能兼容使用

    管理员:

    可以的,没有问题。

    2017-06-20 09:21:10

    匿名用户评论等级: 5

    可以跟恒业的电话主机兼容么

    管理员:

    这只是含一个不带地址的电话插孔,是通用兼容的。在购买时可以和我们销售服务人员再确认一下,因为便携电话也存在过不同规格的插头的。

    2017-04-11 17:06:02

    匿名用户评论等级: 5

    把报警器手报按钮 按下后 怎样复位都报警 我没有专用钥匙 用身份证插入复位的 想知道是什么问题

    管理员:

    手动报警按钮本身先需要进行复位的,然后再控制器复位。只做其中一项是不行的。

    2017-01-26 19:46:23

    匿名用户评论等级: 5

    这款海湾手报按钮式钥匙复位?

    管理员:

    是的!

    2013-01-17 19:50:54

    juyiting评论等级: 5

    这个是新型号

    管理员:

    这款是还不错的,用的比较多带电话插孔的。

    2012-10-23 19:28:06
