一、J-SAM-GST9121(Ex)防爆火灾手动报警按钮概述：

　　J-SAM-GST9121(Ex)防爆火灾手动报警按钮（简称按钮）为编码型按钮，是阜新金鼎防爆安全设备有限公司与海湾安全技术有限公司合作开发。该产品是将J-SAM-GST9121型手动火灾报警按钮（普通型）进行隔爆处理，防爆型式为隔爆型。适用于安装在含有ⅡC（ⅡB）级T6温度组别的爆炸性气体环境场所。J-SAM-GST9121(Ex)防爆火灾手动报警按钮能有效抵御灰尘污染和潮湿空气的影响。当人工确认火灾发生后按下报警钮上的按片，可向控制器发出火灾报警信号，控制器接收到报警信号后，显示出报警按钮的编码住处并发出报警声响。

　　J-SAM-GST9121(Ex)防爆手动报警器符合GB3836.1—2000<<爆炸性气体环境用电气设备第1部分：通用要求>>、GB3836.2--2000<<爆炸性气体环境用电气设备第2部分：隔爆型”d”>>的要求。经国家指定的检验单位检验合格，并取得了防爆合格证书。

二、J-SAM-GST9121(Ex)防爆火灾手动报警按钮特点

　　1、采用拔插式结构设计，安装简单方便。

　　2、按下报警按钮按片，报警按钮是提供的独立输出触点，可直接控制其它外部设备。

　　3、报警按钮上的按片在按下后可用专用工具复位。

　　4、用微处理器实现对消防设备的控制，用数字信号与控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力。

　　5、地址码为电子编码，可现场改写。

三、J-SAM-GST9121(Ex)防爆火灾手动报警按钮主要技术参数

防爆标志	□ExdⅡCT6； □ExdⅡBT6
工作电压	DC24V   允许范围：16V—28V
工作电流	监视电流≦0.6mA,报警电流：≦1.8mA
输出容量	额定DC30V/100mA，无源输出触点信号， 接触电阻≦100mΩ
启动零件形式	可重复使用型
启动方式	人工按下按片
复位方式	用专用钥匙复位
指示灯	红色，正常巡检时约3s闪亮一次，报警后点亮
编码方式	电子编码，编码范围在1-242之间任意设定
线制	与控制器无极性二线制连接
使用环境	温度：－20℃～＋55℃ 相对湿度：≤95％  不结露 大气压力：80kPa～110kPa
外壳防护等级	IP65
外形尺寸	154×149×68（mm）
重    量

四、J-SAM-GST9121(Ex)防爆火灾手动报警按钮结构特征与工作原理

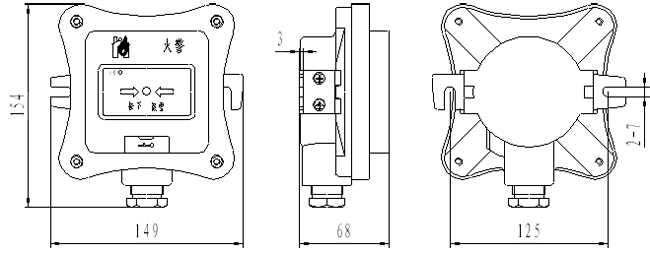

　　1、J-SAM-GST9121(Ex)防爆手报的外形示意图如图所示。`

　　2、工作原理

　　J-SAM-GST9121(Ex)防爆火灾手动报警按钮用用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。报警按钮内置单片机，完成报警检测及与控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过海湾安全技术有限公司生产的GST-BMQ-1B或GST-BMQ-2型电子编码器进行现场更改。

五、J-SAM-GST9121(Ex)安装与接线

　　1、安装:根据现场情况可分为壁式安装和立柱式安装。壁式安装用M6螺钉通过按钮安装爪将按钮固定在墙壁上，一般要求按钮底部距地面高1.5m。立式安装须用专门立柱在地面上固定，其安装要求与壁式安装相同。电缆的引入装置:ⅡB级采用封口螺帽压紧密封圈结构；ⅡC级采用密封填料函结构。

　　注：产品向系统连接时，采用截面积S≥1.0mm2的橡塑电缆连接，封口螺帽必须拧紧，否则会影响按钮的防爆性能。

　　2、接线：松开按钮盖的固定螺钉，将控制器总线接在Z1、Z2端子上，连线接好后，将按钮盖与体装好。

　　Z1、Z2：无极性信号二总线接线端子；

　　K1、K2：额定DC30V/100mA无源常开输出端子，当报警按钮按下时，输出触点闭合信号，可直接控制外部设备。

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	金鼎
[型号]	J-SAM-GST9121(Ex)
[类型]	不含电话插孔
[工作电压]	DC24V 允许范围：16V—28V
[工作电流]	监视电流≦0.6mA,报警电流：≦1.8mA
[防爆标志]	□ExdⅡCT6； □ExdⅡBT6
[尺寸]	154×149×68（mm）
[防护等级]	IP65
[防爆类型]	隔爆型
[名称]	防爆手动火灾报警按钮
[别名]	J-SAM-GST9121(Ex)防爆手动报警器 J-SAM-GST9121(Ex)防爆手报
