J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)
品       牌:
证       书:
价       格:
媒体价            ¥63.6元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 M500K手动火灾报警按钮
 J-SAP-8402手动火灾报警按钮
 J-SAP-M-LD2000EN手动火灾...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

特别提醒:J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)现已停产,现用J-SAP-M-05替代。

一、J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)概述:

J-SAP-M-03手动火灾报警按钮(以下简称报警按钮)安装在公共场所,当人工确认火灾发生后按下报警按钮上的按片,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出报警按钮的编码信息并发出报警声响。

二、J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)特点:

采用拔插式结构设计,安装简单方便。
报警按钮上的按片在按下后可用专用工具复位。
用微处理器实现对消防设备的控制,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。
地址码为电子编码,可现场改写。

三、J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)技术特性:

 操作方式:人工手动压下玻璃报警操作方式(可恢复)
监控电流:<240μA
报警电流:<2mA
接线要求:信号总线BV线,≥1.0mm2
使用环境:温度-10℃~+50℃        相对湿度≤95%(40℃ +2℃,-2℃)
外形尺寸及颜色:96×96×35.5  红色
特点:二总线制(S+,S-)二进制地址码

四、J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)结构特征与工作原理:

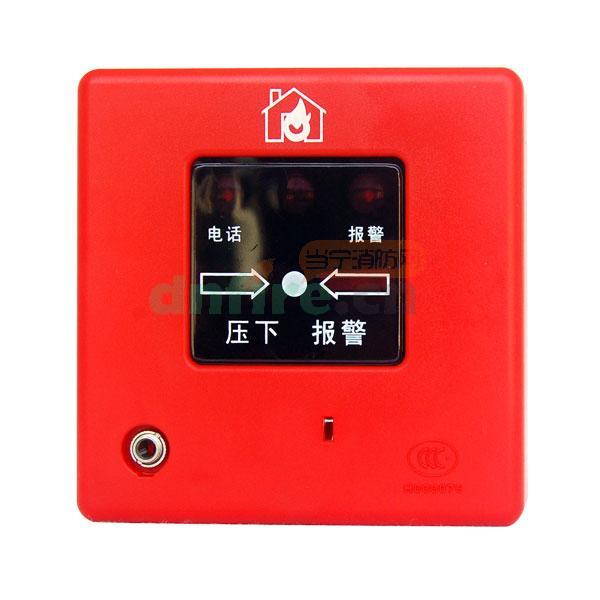

1.报警按钮外形实体图如图1所示。

J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)

2.工作原理
本报警按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。报警按钮内置单片机,完成报警检测及与控制器通讯功能。



3.J-SAP-M-03手动火灾报警按钮对外端子示意如图2:

J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)

其中:
 S+、S-:与控制器信号二总线连接的端子
     电话:连接电话主机二线电话,供便携式电话使用(含电话插孔手报);


五、J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)安装与布线:

警告:安装设备之前,请切断回路的电源并确认全部底壳已安装牢靠且每一个底壳的连接线极性准确无误。
1.安装前应首先检查外壳是否完好无损,标识是否齐全。
2.安装时只需拔下报警按钮,从底壳的进线孔中穿入电缆并接在相应端子上,再插好报警按钮即可装好报警按钮,安装孔距为60mm 。
3.布线方式:信号二总线宜选用截面积≥1.0mm2的RVS双绞线,穿金属管或阻燃管敷设;电话采用阻燃RVSP线,截面积≥1.0mm2。


J-SAP-M-03(含插孔)手动火灾报警按钮(带编码) J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)
第一步:将线路从手动火灾报警按纽底座的穿线孔处穿过,将信号总线接在手动炎灾报警按纽的S+、S-接线端子上。将电话线接到电话接线端子上。

第二步:检查J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)接线,接线完成。





特别提醒:J-SAP-M-03为松江的手报按钮老型号,现替代型号是J-SAP-M-05

商品属性
[品牌] 松江云安
[型号] J-SAP-M-03
[类型] 含电话插孔
[工作电压] 总线24V
[工作电流] 2mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 96mm×96mm×35.5mm (带底壳)
[使用类别] 通用
[复位方式] 钥匙复位
[名称] 手动火灾报警按钮
[按片颜色] 黑色
[别名] J-SAP-M-03手报
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(10)

    5

    2015-10-24 23:32:56

    匿名用户

    手报上有24v电压 电话电压也正常 就是手报的灯不闪 按下去消防主机也不报火警 拆掉也不显示故障 在同一回路上的烟感 和温感都正常 请问这是什么原因

    管理员:

    应该是没有定义以及注册成功了。检查下编码,在控制器上看是否已经定义,是否已经在线可以检查到这手报。如没有,定义注册下就可以了。如有问题可以电话联系400-003-0119或者加我微信yanpeng61,很乐意为你解答力所能及的问题。

     匿名用户

    来自电脑端用户

    5

    2013-01-17 17:22:23

    匿名用户

    有没有3C证书的啊?

    管理员:

    您好!这款暂时还没有!

     匿名用户

    来自电脑端用户

    5

    2012-12-13 01:50:27

    匿名用户

    指示灯在哪里?

    管理员:

    在透明罩里面的哦。

     匿名用户

    来自电脑端用户

    5

    2012-08-24 17:30:36

    susan33

    J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)这上面写的编码是什么意思?

    管理员:

    带编码就是相当于有了地址,当人工发现火灾时按下报警按钮,报警按钮可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出报警按钮的编码信息并发出报警声响。这样在控制器里就很容易知道是什么位置发现了火情。编码设备自带,也可以现场编写。

     susan33

    来自电脑端用户

    5

    2012-08-16 23:58:41

    安安

    以前的是带电话插孔的坏掉了,可以用不含电话插孔的手报换吗?

     安安

    来自电脑端用户

    5

    2012-03-21 19:26:57

    匿名用户

    J-SAP-M-03(含插孔)手动火灾报警按钮(带编码)的复位是用的是吸盘还是复位钥匙?

     匿名用户

    来自电脑端用户

    5

    2012-03-21 19:21:02

    king8fly

    请问这复位是通过吸盘还是复位钥匙啊?

    管理员:

    J-SAP-M-03(含插孔)手动火灾报警按钮(带编码) 是用钥匙!

     king8fly

    来自电脑端用户

    5

    2012-02-27 19:14:13

    king8fly

    不知道松江云安做手报做的怎么样?

    管理员:

    松江云安的介绍:

    松江云安是上海松江飞繁电子有限公司的品牌,该系列产品主要有火灾报警系统、电气火灾、气体灭火等,上海松江飞繁电气有限公司主要从事消防电子产品的生产、研发、销售等,在消防领域内享有盛誉,松江飞繁电子有松江云安电器有限公司、昆山市千灯镇陶桥印制电路板厂、上海膺正机械制造有限公司三个全资子,并且和日本费加罗技研株式会社合资成立了上海松江费加罗电子有限公司。 松江云安牌主要产品有:火灾报警控制器,火灾探测器,手动报警按钮等。
    一、J-SAP-M-03概述
    J-SAP-M-03手动火灾报警按钮(以下简称报警按钮)安装在公共场所,当人工确认火灾发生后按下报警按钮上的按片,可向控制器发出火灾报警信号,控制器接收到报警信号后,显示出报警按钮的编码信息并发出报警声响。



    二、J-SAP-M-03特点
    采用拔插式结构设计,安装简单方便。
    按下报警按钮按片,报警按钮提供的独立输出触点,可直接控制其它外部设备。
    报警按钮上的按片在按下后可用专用工具复位。
    用微处理器实现对消防设备的控制,用数字信号与控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力。
    地址码为电子编码,可现场改写。

     king8fly

    来自电脑端用户

    5

    2012-02-23 18:17:58

    tyh

    我看到这个手报上面是有钥匙的,那就是说这个J-SAP-M-03上面的玻璃不是鸦片玻璃是吗?是可以恢复的是吗?

    管理员:

    是的,现在的国内手动火灾报警按钮的玻璃都是可以可恢复的,这样比较环保也比较方便,不像以前的那种的话是需要更换玻璃

     tyh

    来自电脑端用户

    5

    2011-06-02 01:14:48

    匿名用户

    当宁消防网的技术真牛啊,帮我解决了旧的消防系统维修更换的问题,谢谢了!

     匿名用户

    来自电脑端用户
