一、管线安装

　　1、由于系统采用西伯乐斯FC720系列的产品，各设备的地址是根据每个设备的独立地址定义的。故探测器回路必须严格按照图纸设计来敷设管线（环形布线，允许一级分支），并同时准确地填写提供的设备安装表。

　　2、探测器回路线采用2根RVS 2×1.5mm，分别作为探测器回路出线和回路进线，区分正负极。

        3、消防电话线WDZCN-KYJ(F)EP-2*1.0&WDZCN-BYJ(F)-2*2.5，区分正负极。

　　4、控制线采用WDZCN-KYJ(F)E-4*1.0，区分正负极。

　　5、广播线采用ZCN-RVS-3*1.0，区分正负极。

　　6、当线路在有接头时，接头必须用焊焬焊接，并做好绝缘。

　　7、在每个楼层的端子箱内，所有的线应用接线端子联接，并作标识，方便以后查线。

二、设备安装及接线

　　1、在设备进行安装之前，必须对所有线路校线，不得有短路，开路及对地短路情况，探测器回路对地绝缘阻抗必须≥20MΩ。线路电阻必须≤150Ω，所有模块的监控线路(输入线及输出线)对地绝缘阻抗必须≥10MΩ。

　　2、设备接线

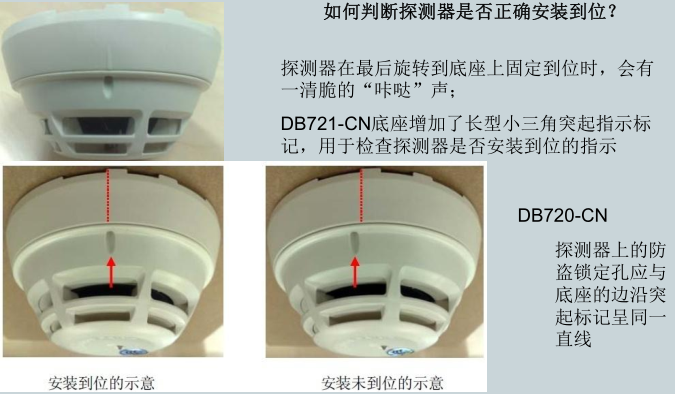

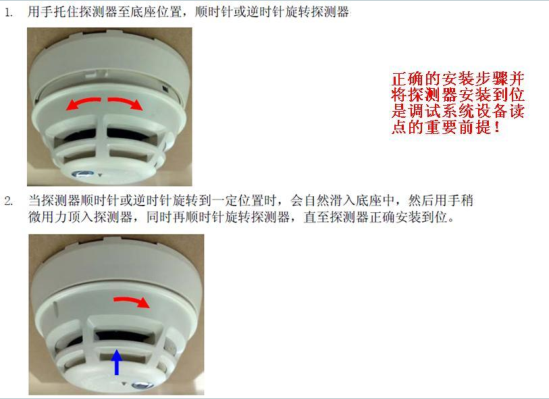

（1）感烟探测器、感温探测器、探测器底座

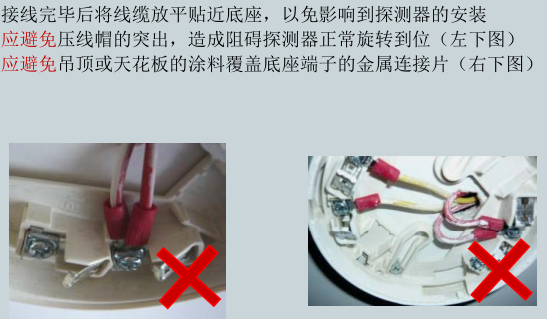

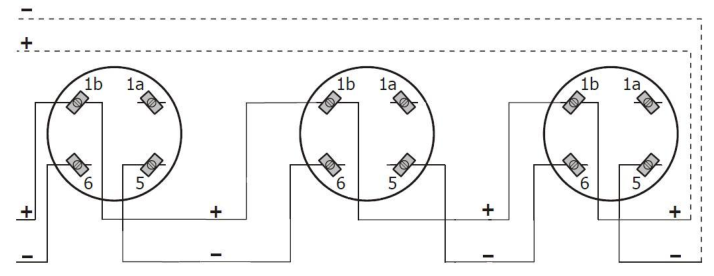

探测回路分极性，1b端子接正极，5/6端子接负极

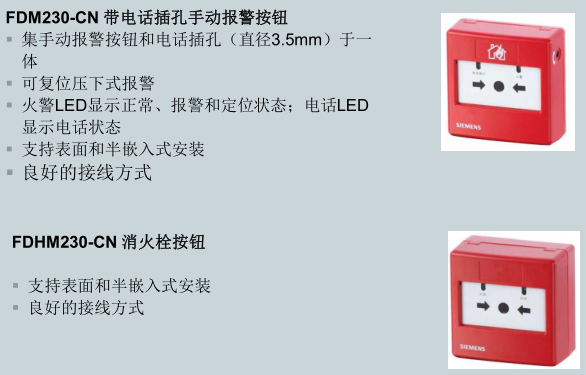

（2）手动报警按钮/消火栓报警按钮

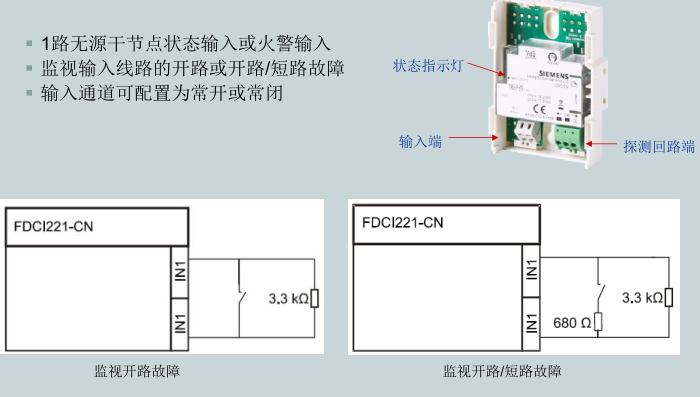

（3）输入模块

　　探测回路端接线

输入端接线

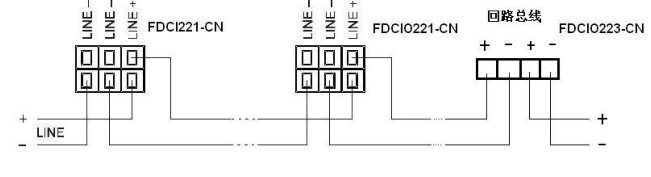

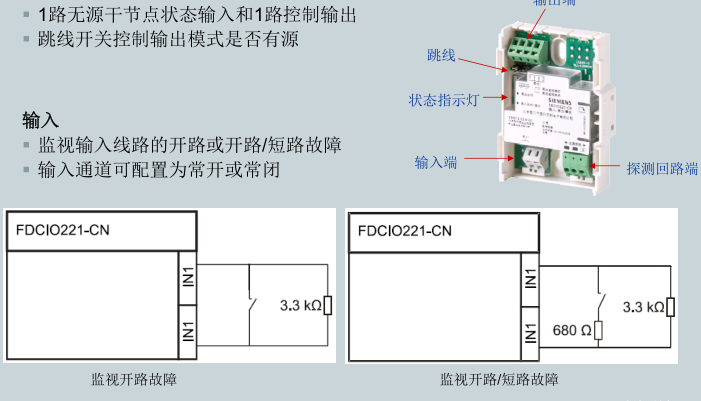

（4）输入输出模块

　　探测回路端接线

输入端接线

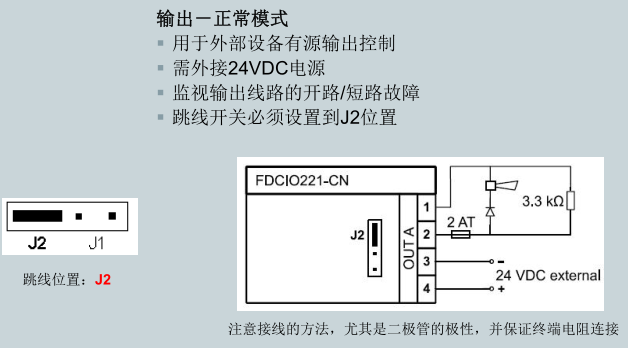

输出端接线

注：输出方式还可以改为逆向模式和干接点模式，需要更改设置和接线方式。

模块安装注意事项

（5）中继模块

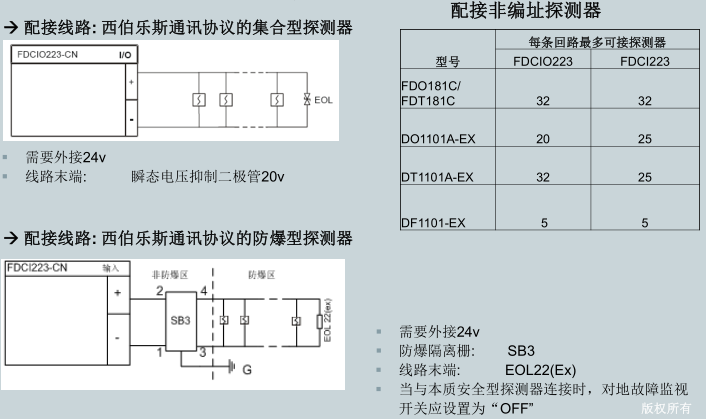

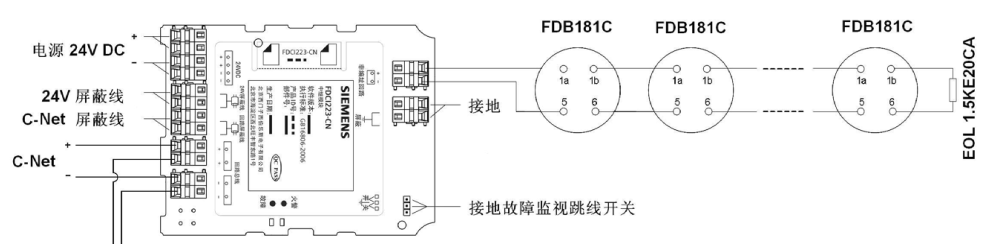

　　中继模块接防爆非编址设备和普通非编址设备接线方式

中继模块的回路线和电源线接线方式

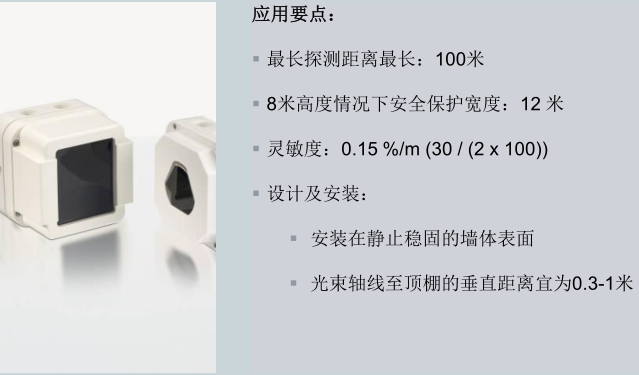

（6）线型光束感烟探测器

注：红外对射只需要在发射端连接回路信号线即可，反射端不需要接线，也不需要接24V电源。

（7）楼层显示器

　　接线方式

注：层显线路必须单独放至主机端，层显只显示该主机上的点位，因此要求对应回路的层显连接到对应的主机。
（8）气体灭火盘

　气体灭火盘说明书

（9）火警通讯盘

　　电话主机为总线制电话，即电话总线上接电话分机和电话插孔（每一条回路设置一个电话插孔），手报插孔外挂在电话插孔上。

注：HD230/HD210为手报插孔

（10）广播录放盘

　　广播线路靠近消防端子箱处在其正极线路上加一个常开的继电器（输入输出模块控制其通断）。

　　3、消防中心应提供一路专用电源给消防主机。消防主机应牢靠固定，如消防中心为架空地板，主机应以铁制支架固定。
