1.问题描述

消防水泵出水管上需设置持压泄压阀时，由于设计未明确要求或施工单位未按图施工，会导致以下问题的产生：

　　1）持压泄压阀设定动作压力偏高，超压时不能有效保护系统管网；

　　2）持压泄压阀设定动作压力偏低，会造成泵房供水压力低于系统最不利点供水压力要求，造成消防给水安全隐患；

　　3）持压泄压阀入口前未设置控制阀，造成持压泄压阀检修过程中，需关闭一部分系统供水管网；【图示1】

　　4）持压泄压阀入口前未设置管道过滤器，管道内杂质容易造成持压泄压阀动作不灵敏，影响泄压。【图示1】

2.规范要求

《建筑给水排水设计标准》（GB 50015-2019）有关规定：

3.5.12当给水管网存在短时超压工况，且短时超压会引起使用不安全时，应设置持压泄压阀。持压泄压阀的设置应符合下列规定：

　　1 持压泄压阀前应设置阀门；

　　2 持压泄压阀的泄水口应连接管道间接排水，其出流口应保证空气间隙不小于300mm。

3.5.15给水管道的管道过滤器设置应符合下列规定：

　　1 减压阀、持压泄压阀、倒流防止器、自动水位控制阀、温度调节阀等阀件前应设置过滤器。【图示2】

　　应对措施：消防泵房持压泄压阀安装前，应复核系统设计工作压力、系统最大工作压力、持压泄压阀动作压力和阀体设计压力等级。持压泄压阀安装应确保泄压水流方向与阀体上标明的方向一致。

3.图示说明

1）错误做法

图示1

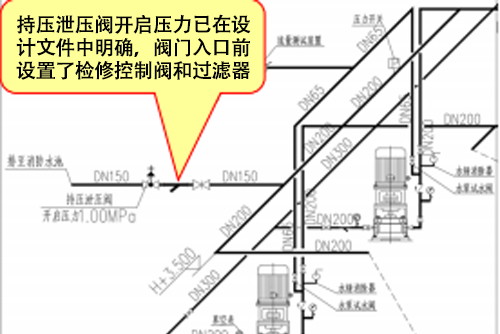

2）正确做法

图示2

来源：南京市建设工程消防验收技术指南（试行）2021
