1、Z-1140输入输出模块

　　上图输入输出模块有源输出接线图

　　①1号端子DC24+，2号端子DC24-

　　②4号端子L1，5号端子L2

　　③6号端子COM，8号端子01

　　④9号端子AS+，10号端子AS-

　　适用于:消防水泵联动、喷淋水泵联动、排烟风机联动、加压风机联动、电动栅杆联动、门禁联动、车库挡车杆联动、电动伸缩门、电梯迫降等。

2、Z-1411输入输出模块

　　上图二总线输入输出模块有源输出接线图

　　①4号端子L1，5号端子L2

　　②6号端子VO+，8号端子VO-

　　③9号端子AS+，10号端子AS-

　　适用于:消防水泵联动、喷淋水泵联动、排烟风机联动、加压风机联动、电动栅杆联动、门禁联动、车库挡车杆联动、电动伸缩门、电梯迫降等、有源应急照明等。

　　上图输入输出模块无源输出接线图

　　①4号端子L1，5号端子L2

　　②6号端子VO+，8号端子VO-

　　③9号端子AS+，10号端子AS-

　　适用于:切电、排烟口、常闭加压风口等，无源应急照明等。

3、Z-1142输出模块

　　上图为输出模块消防广播接线图

　　①1号端子BJ1，2号端子BJ2

　　②4号端子L1，5号端子L2

　　③6号端子YJ1，7号端子YJ2

　　④9号端子YX1，10号端子YX2

4、Z-1143中继模块

　　①1号端子DC24+，2号端子DC24-

　　②4号端子L1，5号端子L2

　　③6号端子B+，7号端子B是

　　④9号端子AS+，10号端子AS-

5、Z-1152隔离模块

　　①4号端子L1A，L2A

　　②9号端子L1B，L2B

6、Z-1130输入模块

　　①4号端子L1，5号端子L2

　　②9号端子AS+，10号端子AS-

　　适用于无源接点:压力开关、水流指示器、信号蝶阀、70℃防火阀、280℃排烟防火阀等。

7、Z-1151楼层显示器

　　二总线无源性

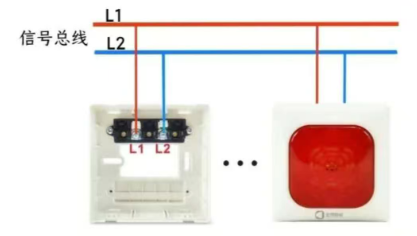

8、Z-1150楼层显示器

　　二总线无极性
