西门子输入模块FDCI181如何监控现场设备

  FDCI181是一款输入模块,模块把接收到的输入信号报给消防主机FC18,消防主机可以以监管事件显示出来,也可以以火警事件显示,这个可以在主机这边设置。

  输入模块一般在现场可以监控压力开关、水流指示器、信号蝶阀等。或者有的写字楼里面有厨房,会安装可燃气体报警控制器,当控制器报警时需要把信号传给消防主机,这时也可以用输入模块进行信号传递。这些被监控设备有一个共同的特点,就是当它动作时,会给出一个干节点信号(常闭触点或者常开触点)。而输入模块恰好可以将这种干节点信号传递给消防主机。

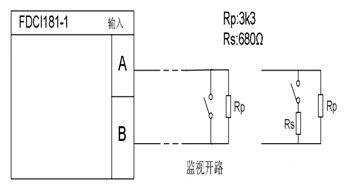

  下面是输入模块FDCI181的接线图



  1、监控开路的接线方法

  如上图,AB端引出的两根线接在被监控设备的干节点触点两端(常开或常闭),电阻Rp接在被监控设备端。顾名思义,监控开路就是指当A、B两根线任何一根与被监控设备的连接中断就会报开路故障。这也是为什么Rp接在被监控设备端的目的。如果接在输入模块端,那么即使连线出现中断,也不报故障,这样正常的输入信号就无法传递给输入模块,消防主机也无法报出事件。

  那输入信号就是AB两根线短路作为输入信号。前面提到被监控设备一般都提供干节点信号,当被监控设备动作时,会使触点闭合,这样就可以使AB两根线短路。则输入模块就认为是一个输入信号进来,并将该信号通过回路总线报给消防主机。

  2、监控短路/开路的接线方法

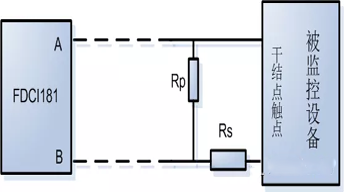

  这种接线方法目的就是为安全考虑。接线方法如下图,同样电阻要加在被监控设备端。这样当输入模块与被监控设备之间的连线出现开路,或者短路时,消防主机会报出相应的故障。



  那输入信号是什么呢?以被监控设备动作时给出常闭信号为例,触点闭合后,就相当于两个电阻并联,这时就是输入信号,消防主机会报出监管事件或者火警事件(可以在消防主机端设置)。

  有输入信号时,模块有一个LED灯会被点亮,以方便现场人员查看。另外,还可以对模块进行定位测试,其实就是为了方便定位模块所在位置,从消防主机端发一个命令,使模块的LED灯被点亮,方便现场人员查找。

  以上基本上是输入模块的通常用法。如果有更多的使用要求,可以参看它的使用说明书。
