关于消防末端配电箱设置的问题

《民标》(编者注:GB 51348-2019《民用建筑电气设计标准》)第13.7.4条第6款中已将消防末端配电箱设置的位置作了规定,设计人员在具体的工程项目设计中,对消防排水泵、防火卷帘等供电的末端配电箱,放在各自防火分区的配电小间内没有异议。

消防排水泵、防火卷帘等消防设施,本身就放在现场,因此,采用将其末端配电箱设置在专用的配电小间内,是比较合理的选择。一方面可减少双切箱的数量,另一方面也提高了供电可靠性及防火的安全性。

对于将防排烟风机的末端配电箱设置在配电小间内,实施起来还是有一些争议。笔者认为,有以下几条理由,宜将此配电箱设置在现场的排风机房内:

  a. GB 51251-2017《建筑防烟排烟系统技术标准》第4.4.5条要求:排烟风机应设置在专用机房内。从此条要求可以看出,排烟风机本身就设置在一个相对安全的专用机房内,将排烟风机的配电箱设置在此房间内,是比较安全的,且便于操作与维护。

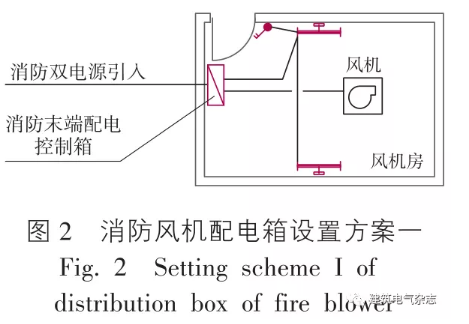

  b. 消防风机房内的照明需要设置正常照明和备用照明,其备用照明的照度及工作时间又必须满足GB 50016-2014《建筑设计防火规范》(2018年版)第10.3.3条的相关要求,而能够满足这个要求的电源,首选应该是此机房内设置的消防风机配电箱,通常可采用图2所示做法。

消防风机配电箱配置方案

  c. GB 50016-2014《建筑设计防火规范》(2018年版)第10.1.8条为强制性条文,明确要求防烟和排烟风机房的消防用电设备,应在“最末一级配电箱处设置自动切换装置”,也是要求将消防风机配电箱设置在对应的专用风机房内。

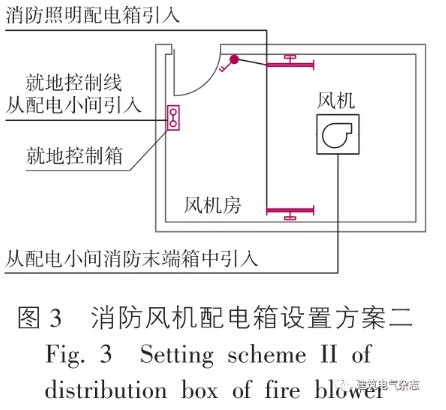

  d. 如果将消防风机配电箱设置在各防火分区的配电小间内,虽然可以满足《民标》要求,但实施起来也比较麻烦。首先,一个防火分区的消防风机房可能有多个,且比较分散,从配电小间放射出的配电回路及控制回路比较多,并都需要按防火相关要求配置线缆;其次,消防风机房的照明用电需要找到满足供电要求的相关配电箱供电。一般情况下,此风机房的照明只有几个灯,容量比较小,实施起来不太方便,通常做法如图3所示。

消防风机配电箱配置方案

综上所述,建议将消防末端配电箱设置在消防水泵房、消防电梯机房、消防风机房及各小区专用配电小间等处,将消防排水泵、防火卷帘等供电的末端配电箱设置在各自对应的配电小间内。

节选《建筑电气设计中相关问题分析》

作者:

  梁志超,男,湖南省建筑设计院集团有限公司,正高级工程师,副总工程师。

本文全文载于《建筑电气》2021年第11期,详文请见杂志。

版权归《建筑电气》所有

编者附:文中相关标准规范条目

GB 51348-2019《民用建筑电气设计标准》第13.7.4条第6款:

  6 消防末端配电箱应设置在消防水泵房、消防电梯机房、消防控制室和各防火分区的配电小间内;各防火分区内的防排烟风机、消防排水泵、防火卷帘等可分别由配电小间内的双电源切换箱放射式、树干式供电。

GB 51251-2017《建筑防烟排烟系统技术标准》第4.4.5条:

  4.4.5 排烟风机应设置在专用机房内,并应符合本标准第3.3.5条第5款的规定,且风机两侧应有600mm以上的空间。对于排烟系统与通风空气调节系统共用的系统,其排烟风机与排风风机的合用机房应符合下列规定:

  1 机房内应设置自动喷水灭火系统;

  2 机房内不得设置用于机械加压送风的风机与管道;

  3 排烟风机与排烟管道的连接部件应能在280℃时连续30min保证其结构完整性。

GB 50016-2014《建筑设计防火规范》(2018年版)第10.3.3条:

  10.3.3 消防控制室、消防水泵房、自备发电机房、配电室、防排烟机房以及发生火灾时仍需正常工作的消防设备房应设置备用照明,其作业面的最低照度不应低于正常照明的照度。

GB 50016-2014《建筑设计防火规范》(2018年版)第10.1.8条:

  10.1.8 消防控制室、消防水泵房、防烟和排烟风机房的消防用电设备及消防电梯等的供电,应在其配电线路的最末一级配电箱处设置自动切换装置。
