寒潮来袭,消防管道电伴热了解一下!

电伴热

电伴热是由作为一种有效的管道保温及防冻方案,一直被广泛应用。其工作原理是通过伴热媒体散发一定的热量,通过直接或间接的热交换补充被伴热管道的损失,以达到升温、保温或防冻的正常工作要求。

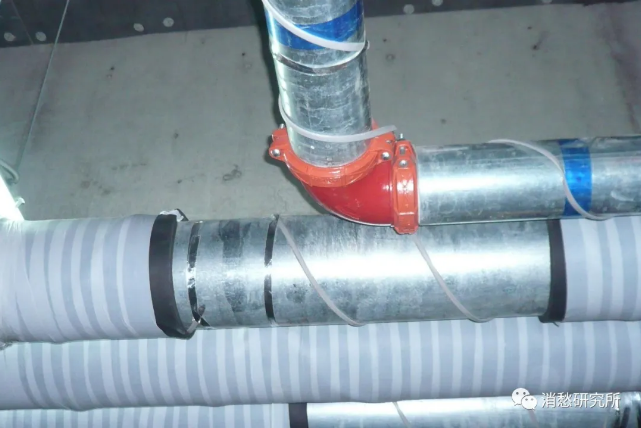

管道电伴热

我国工艺管线和罐体容器的伴热大多采用传统的蒸气或热水伴热电伴热是用电热的能量来补充被伴热体在工艺流程中所散失的热量,从而维持流动介质最合理的工艺温度,它是一种高新技术产品。电伴热是沿管线长度方向或罐体容积大面积上的均匀放热,它不同于在一个点或小面积上热负荷高度集中的电伴热;电伴热温度梯度小,热稳定时间较长,适合长期使用,其所需的热量(电功率)大大低于电加热。

电伴热具有热效率高,节约能源,设计简单,施工安装方便,无污染,使用寿命长,能实现遥控和自动控制等优点,是取代蒸汽,热水伴热的技术发展方向,是国家重点推广的节能项目。

一、电伴热原理

  电伴热带接通电源后(注意尾端线芯不得连接),电流由一根线芯经过导电的PTC材料到另一线芯而形成回路。电能使导电材料升温,其电阻随即增加,当芯带温度升至某值之后,电阻大到几乎阻断电流的程度,其温度不再升高,与此同时电伴热带向温度较低的被加热体系传热。电伴热带的功率主要受控于传热过程,随被加热体系的温度自动调节输出功率,而传统的恒功率加热器却无此功能。

电伴热原理

二、电伴热产品特点

  1.伴热带结构:内层导电热塑料、外层为双层阻燃聚烯烃并带有屏蔽层

  2、温度范围:最高暴露温度85℃,最高工作温度65±5℃,最低使用温度-60℃

  3、施工温度:最低-5℃

  4、热稳定性:由10℃至99℃间来回循环300次后,伴热带发热量维持在90%以上

  5、弯曲半径:20℃室温时为25.4mm,-30℃低温时为35.0mm

  6、绝缘电阻:伴热带长度100m,环境温度20℃时,用2,500VDC摇表摇试1分钟,绝缘电阻(导线与屏蔽间)最小值为20MΩ

  7、起动电流(10℃)每米0.4A

  8、安装使用请参阅部分注意事项

  9、最大使用长度:不超过100米

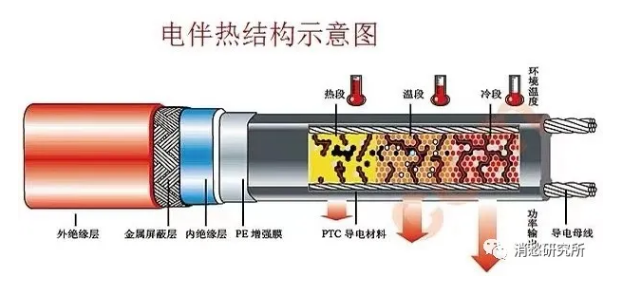

电伴热结构示意图

三、电伴热分类

常用电伴热针对不同的管道(罐体)可分为以下几种:

自限温电伴热带

  此伴热带随温度升高电阻变大功率变小,由于其启动时电流较大,所以使用长度一般不超过100米,伴热带可随意剪切,无论多长,通上额定电压都能发热。

并联式电伴热带

  此伴热带两根(或三根)平行的绝缘铜绞线作为电源母线,PTC特性发热丝缠绕在骨架上,每隔一个发热节长度为母线交替连接,形成连续的并联电阻,此伴热带使用长度10-800米左右。

串联式电伴热带

  此伴热带将三根具有相同截面积,一定长度的平行绝缘铜绞线为电源母线和发热芯线,将其一端可靠短接,另一端接上380V(或设计的电压)电源,就形成了一个星形负载,根据焦耳一楞次定律:Q=0.24IRT电能转化为热能星形负载不断放出热量,形成一条连续的、发热均匀的电伴热带。根据实际情况需要,电伴热带的三相(单相)可以各自分开(分体式),也可以整合为一体。此伴热带使用长度不能太短,一般使用500-2500米左右。

高温电伴热带

  此伴热带由玻璃纤维或其它耐高温材料制成,耐温300℃以内,长度1-50米不等(由于其不可随意剪切,需找专业厂家设计)。

硅橡胶电加热带

  此加热带可用于潮湿的、无爆炸性气体场所工业设备或实验室管箱,罐体和槽池,油桶(箱)的加热、伴热和保温,加热带长度1-15米(由于其不可随意剪切,需找专业厂家设计)

MI加热电缆

  此加热电缆是金属线芯(发热体)、线芯周围紧密的环绕着矿物质氧化镁(绝缘层)及经过多次拉制过的金属管(通常是铜、钢或是不锈钢等)构成,连续工作温度可达250-590℃,短期工作温度可至1083℃,使长度18-680米(由于其不可随意剪切,需找专业厂家设计)。

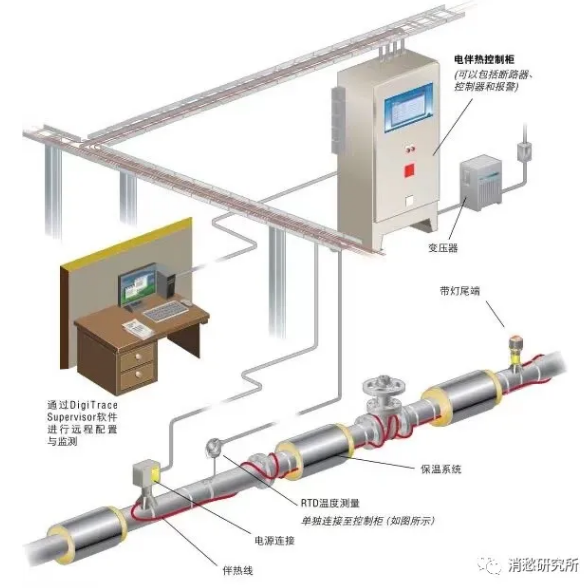

电伴热线路示意图



四、有关消防要求

1、《自动喷水灭火系统设计》图示19S910(2019)

自动喷水灭火系统设计说明

  6.9电伴热电源要求:

  准工作状态下有冻结危险的充水自喷管道,应设置电伴热保温,其电伴热电源应为消防电源。

  PVC-C管道设计说明

  5.5有防冻要求时,仅可采用保温,不得设置电伴热等发热装置。

2、地铁设计防火标准GB51298-2018

  处于寒冷地区并与室外连通部分的明露消防管道,要根据当地的气候情况采用阻燃、不燃的保温材料或电伴热系统进行保温。

3、冷库设计规范GB50072-2010

  7.3.13当库房地坪防冻采用机械通风或电伴热线时,通风机或电伴热线应能根据设定的地坪温度自动运行。

  7.3.14当冷间内空气冷却器下水管防冻用电伴热线、库房地坪防冻用电伴热线及冷库门用电伴热线采用AC220V配电时,应采用带有专用接地线(PE线)的电伴热线,或采用具有双层绝缘的电伴热线,配电线路应设置过载、短路及剩余电流保护装置。

  8.2.6冷风机采用热氨融霜或电融霜时,融霜排水可直接排放。库内融霜排水管道可采用电伴热保温。

参考资料:搜狗百科

转载自公众号@消愁研究所
