松江消防HJ-9507防火门模块接线

松江消防产品接线

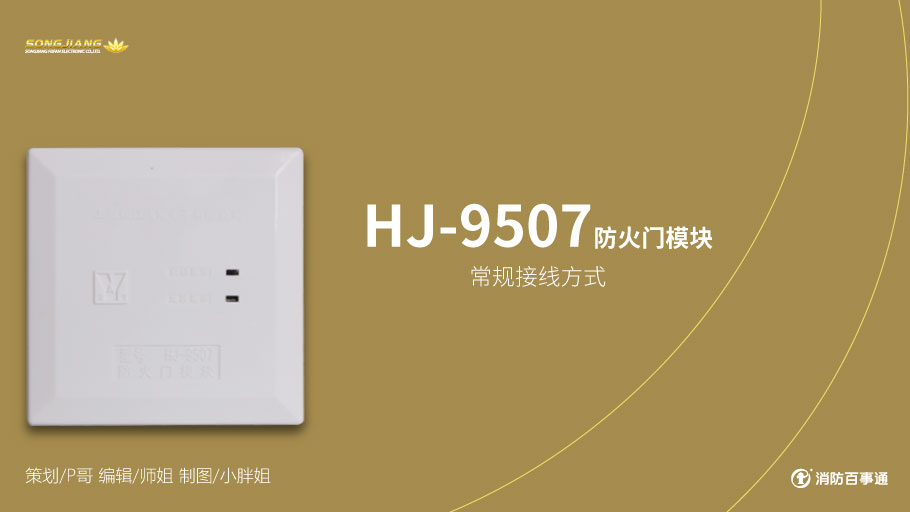

松江HJ-9507防火门模块接线

HJ-9507防火门模块接线

松江HJ-9507防火门模块常闭门接线

  HJ-9507防火门模块与门磁开关、电磁释放器、电动闭门器配套使用监控防火门。

松江HJ-9507防火门模块常开门接线

松江HJ-9507防火门模块常开门接线

  1、9507防火门模块用于常开门有通电型和断电型两种。

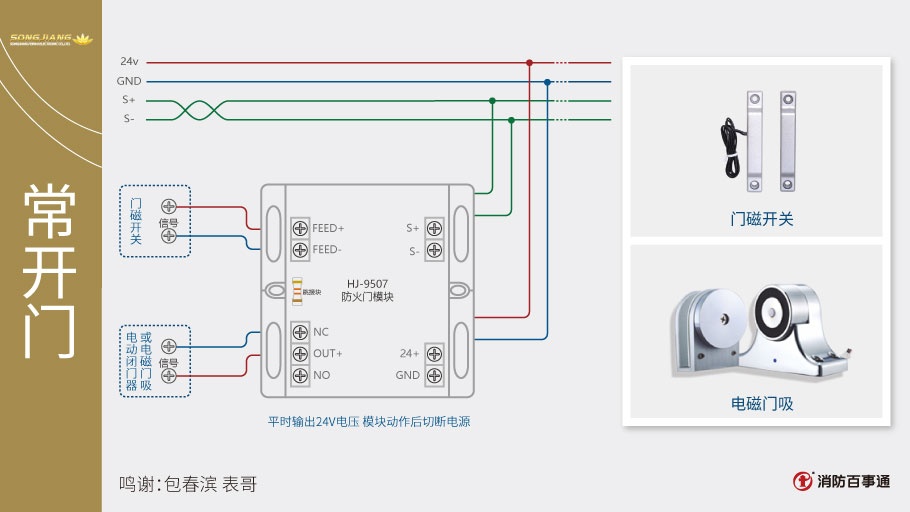

  2、短接的话是断电型输出,即平时有24V电源输出,模块动作后切断24V。

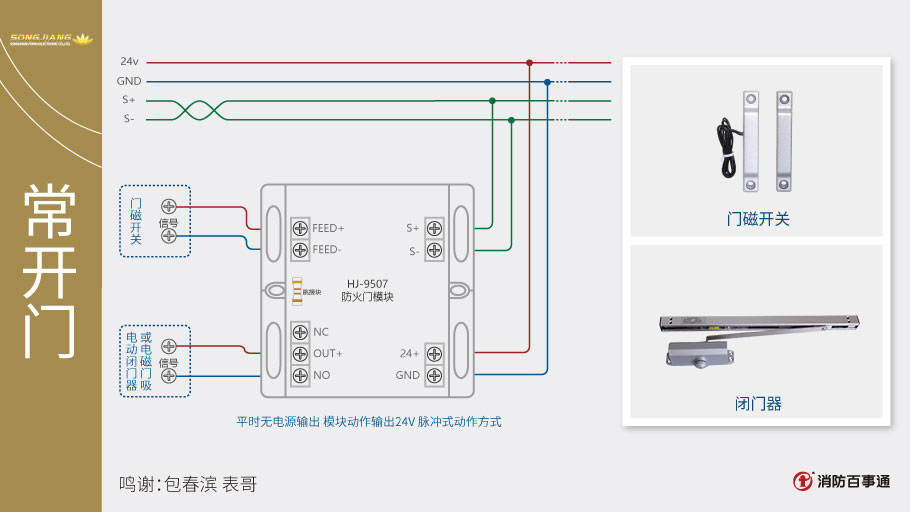

  3、不短接是通电型,即平时无电源输出,模块动作后输出24V,脉冲动作方式,持续时间1秒。

HJ-9507防火门模块接线

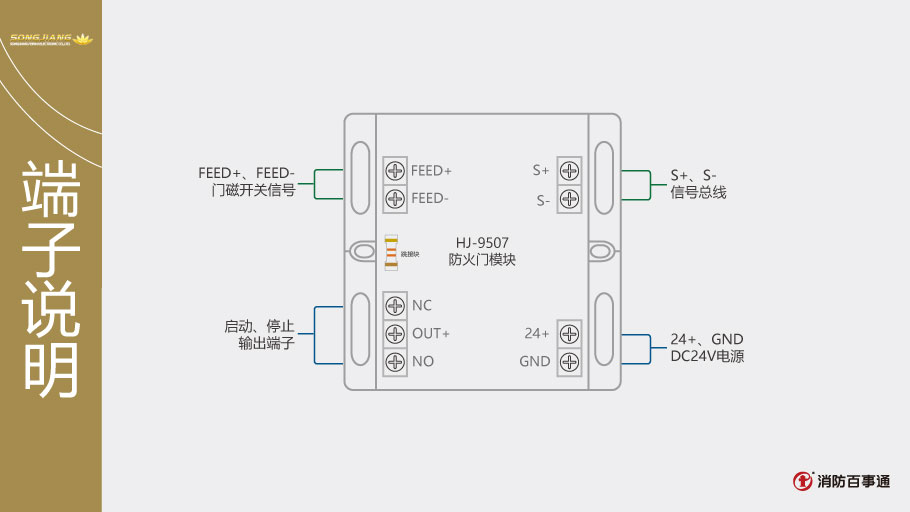

松江HJ-9507防火门模块端子说明

  采用BYJ线接线,信号线≥1.5m㎡;电源线≥2.5m㎡。
