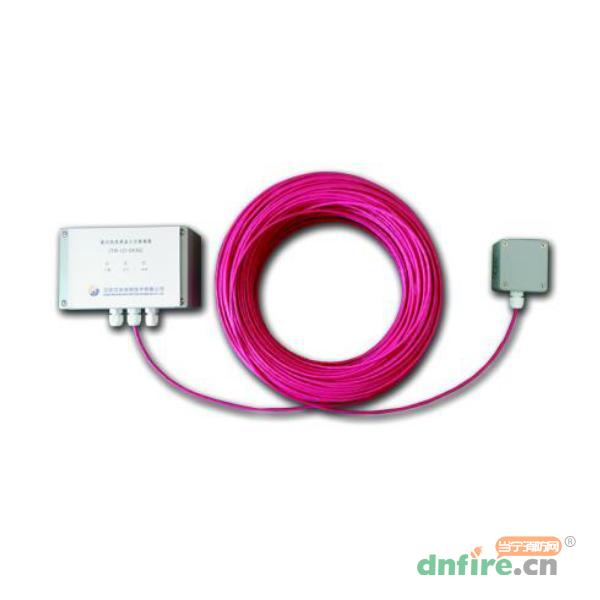

一、JTW-LD-SA30C缆式线型感温火灾探测器概述

  JTW-LD-SA30C缆式线型感温火灾探测器是可恢复式火灾探测产品,该探测器以国家标准GB16280-2014《线型感温火灾探测器》为设计依据,具有定温火灾探测报警特性。主要由微机调制器、感温电缆、终端处理器组成,采用继电器无源触点方式输出,可方便地与不同厂家的火灾报警控制器配套使用,广泛应用于工业场合的火灾早期探测。

二、JTW-LD-SA30C缆式线型感温火灾探测器功能特点

   JTW-LD-SA30C缆式线型感温火灾探测的感温线缆为温度敏感元件,JTW-LD-SA30C感温线缆由三根分别挤塑热敏绝缘材料的导线绞合并外包铝箔组成,能够对沿着其安装长度范围内任意一点的温度变化进行探测。当温度上升至响应值时,感温线缆线芯间的阻值跃变,导线间就会产生相应信号,再经过单片机微控制器模糊数学的计算方法做出火警判断。

三、JTW-LD-SA30C缆式线型感温火灾探测器技术参数

型号 JTW-LD-SA30C
品类俗称 感温电缆
品牌 沈安
探测器类别 缆式、可恢复式、定温
工作电压 DC24V(20.4V-26.4V)
静态电流 ≤15mA
报警电流 ≤25mA
过流保护动作电流 >50 mA
状态指示

运行:绿色指示灯闪亮

火警:红色指示灯常亮

故障:黄色指示灯常亮

相对湿度 ≤95%,不凝露
继电器无源触点输出 火警DC24V/1A、故障DC24V/1A
外壳防护等级 IP66
执行标准 GB 16280-2014

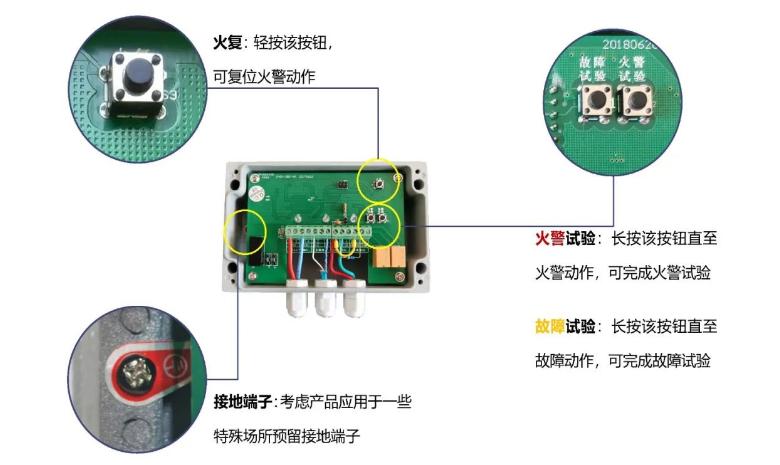

四、JTW-LD-SA30C缆式线型感温火灾探测器细节设置及功能使用说明

JTW-LD-SA30C缆式线型感温火灾探测器细节设置及功能使用说明

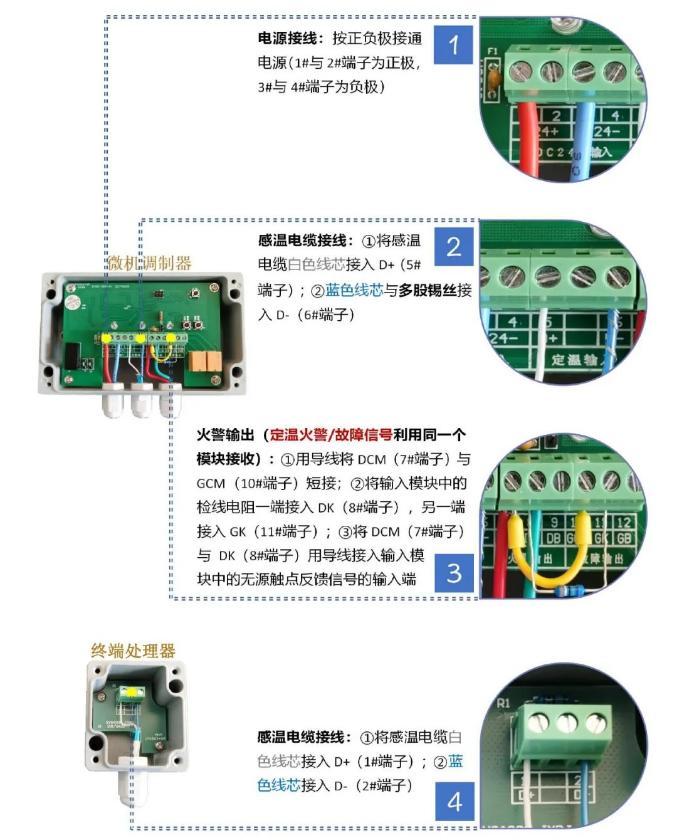

五、JTW-LD-SA30C缆式线型感温火灾探测器接线说明

JTW-LD-SA30C缆式线型感温火灾探测器接线说明

六、JTW-LD-SA30C缆式线型感温火灾探测器接线调试说明

  1.将24V电源线、信号线从防水接头穿入盒体,接入相应的接线端子,感温线缆两端穿入信号处理单元和终端盒上的防水接头,拧紧防水接头。(感温电缆白色线芯接D+端子,红色线芯剪掉、蓝色线芯及多股镀锡丝接D-)。

  2.通电后,系统自检20-30秒后,绿灯闪亮。

  3.手动测试模拟故障:按下电路板上的故障实验按键后黄灯常亮,故障继电器动作,用万用表测量GCM、GB端子导通,GK、GCM端子断开,松开按键故障恢复。

  4.手动测试模拟火警:按下电路板上的火警实验按键后红灯常亮,火警继电器动作,用万用表测量DCM、DK端子导通,试验后按火复键火警恢复。如果要加温测试,可以将感温线缆距离末端的1m处加热,或者在感温线缆上缠绕纸张,同时点燃纸张,当温度达到动作阈值,即可产生火灾报警。测试后的感温线缆剪除后重新与终端盒连接牢固,试验后按火复键火警恢复。

  5.调试完毕,盖好上部盒盖,通电运行。
