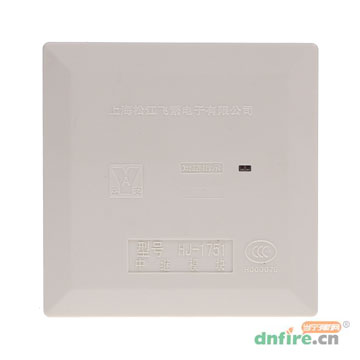

HJ-1751中继模块
HJ-1751现已停产,由HJ-9503替代。如需购买老型号,可电话咨询实时库存。
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品

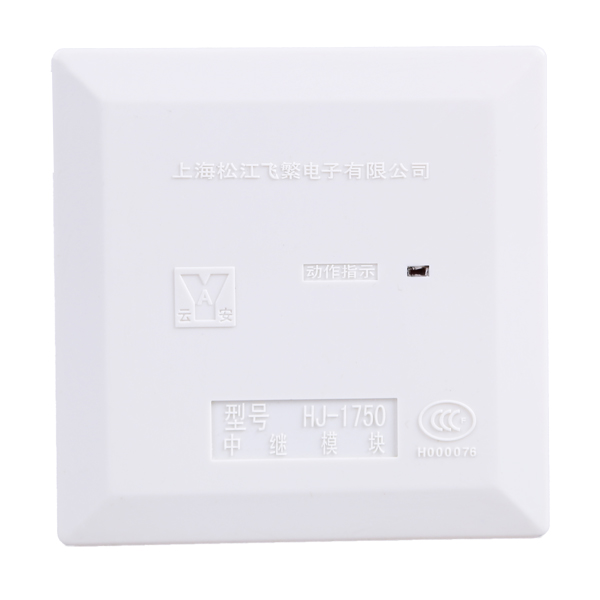

 HJ-1750中继模块
 HJ-1807A中继模块

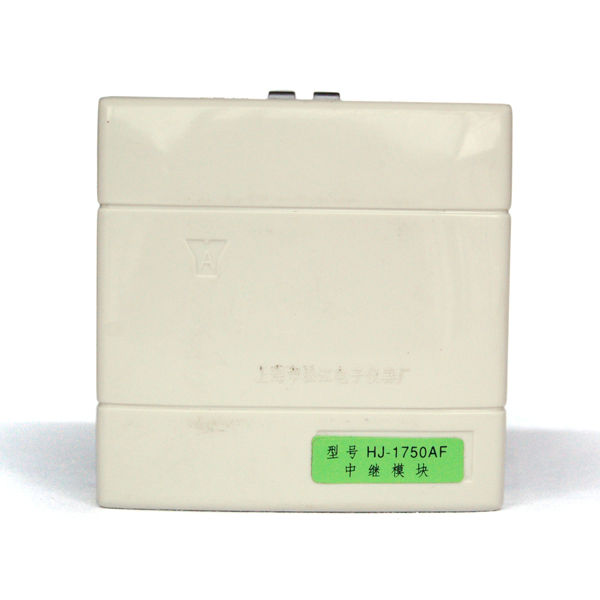

 HJ-1750AF中继模块

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

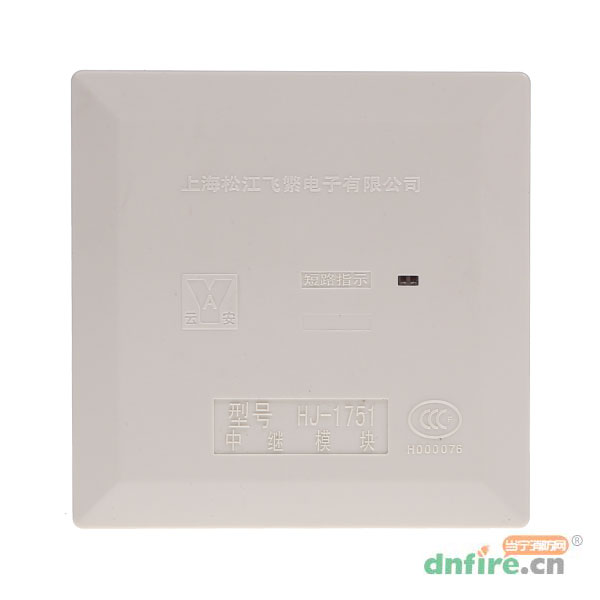

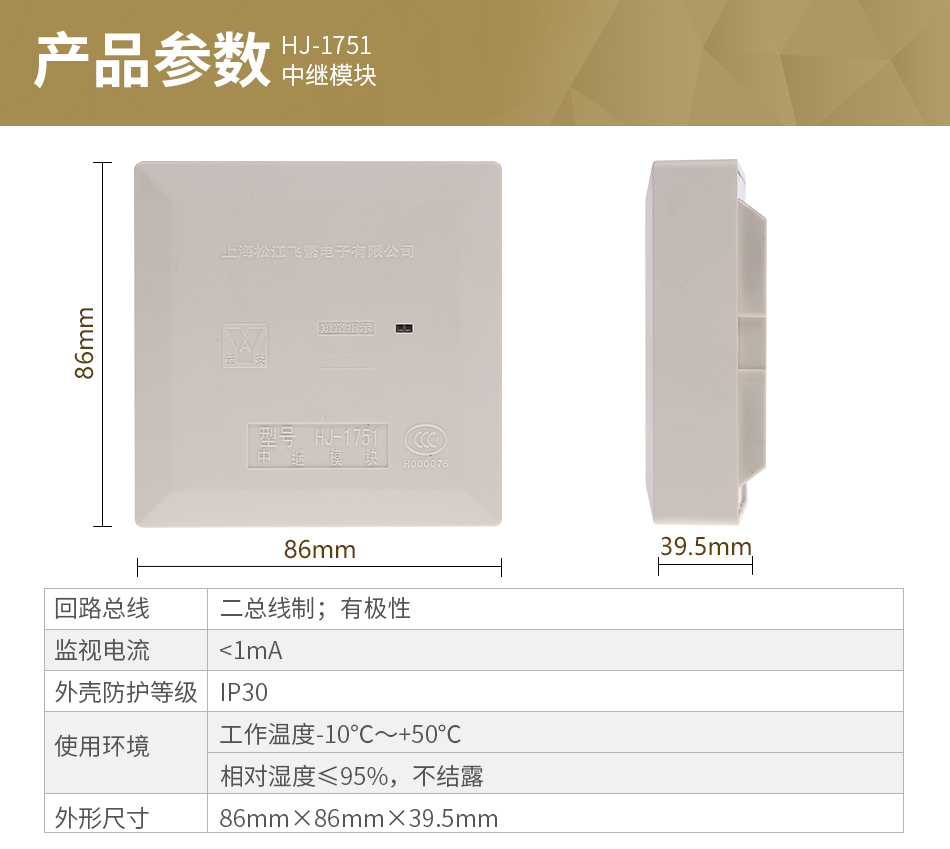

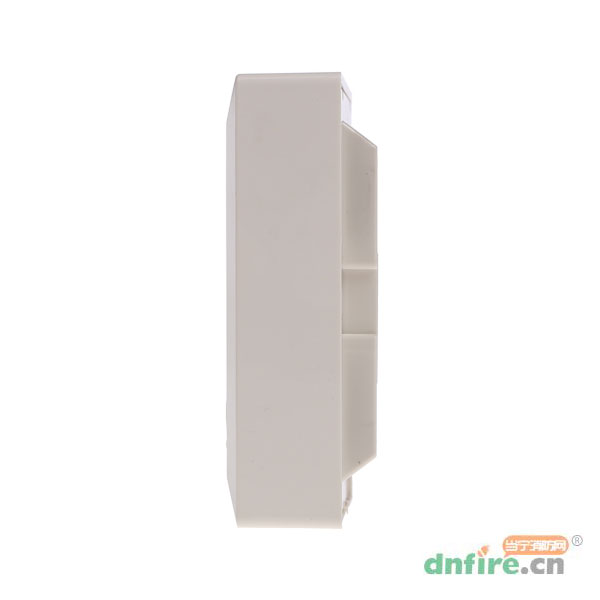

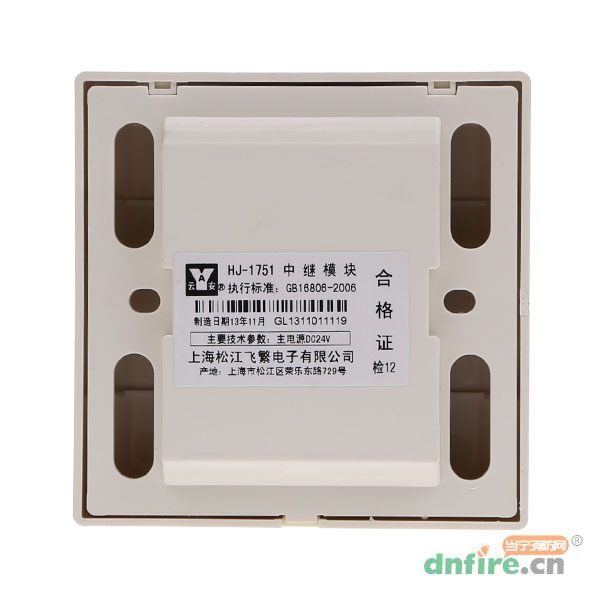

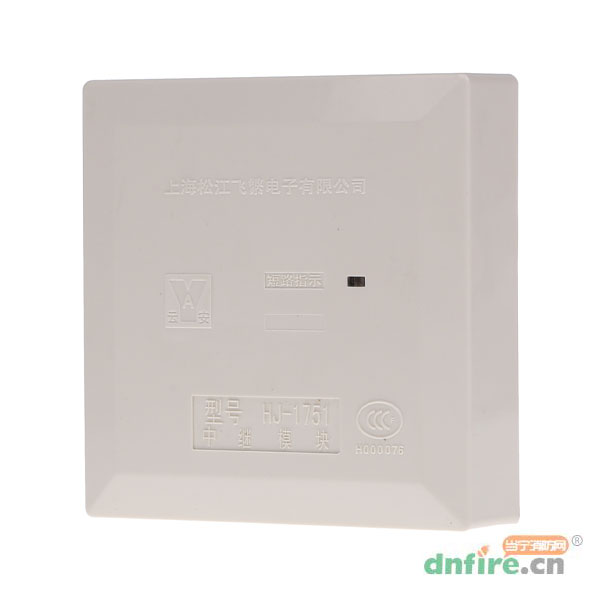

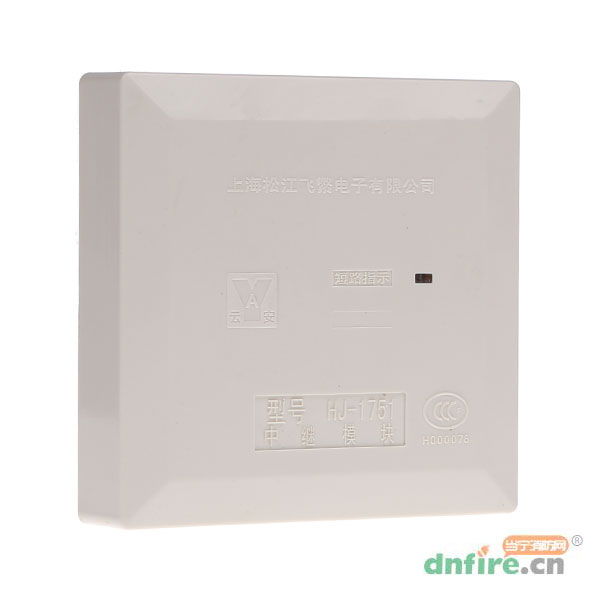

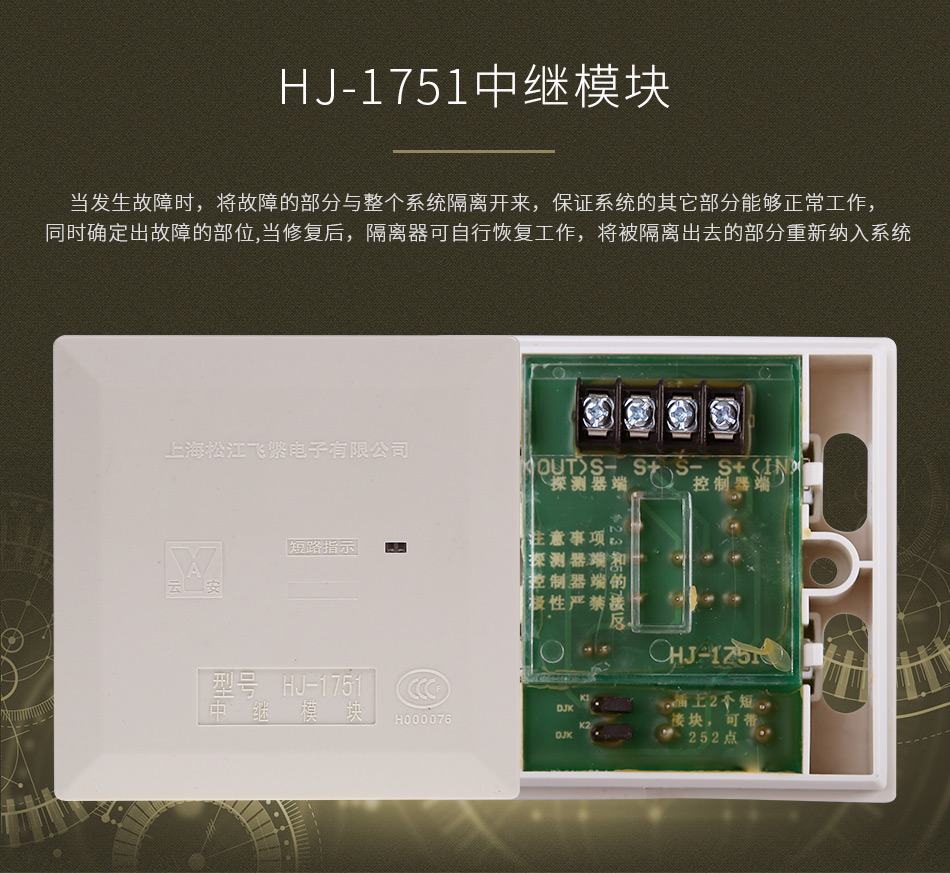

HJ-1751中继模块产品参数HJ-1751中继模块HJ-1751中继模块产品实拍图

一、HJ-1751中继模块概述:

在总线制火灾自动报警系统中,往往会出现某一局部总线出现故障(例如短路)造成整个报警系统无法正常工作的情况。隔离器的作用是,当总线发生故障时,将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作,同时便于确定出发生故障的总线部位。当故障部分的总线修复后,隔离器可自行恢复工作,将被隔离出去的部分重新纳入系统。HJ-1751中继模块安装于二总线回路中的每一个分支回路(≤30个地址点)的前端,当该分支回路短路时,将被自动断开。

二、HJ-1751中继模块主要技术指标:

1.二总线制;有极性
2.监控电流:1mA
3.使用环境:
温度:-10℃~+50℃
相对湿度≤95%,不结露
4.外壳防护等级:IP30
5.外形尺寸:86mm×86mm×39.5mm(30)

三、HJ-1751结构特征、安装与布线:

隔离器一般安装在总线的分支处,可直接串联在总线上,其端子示意图如图1-2:
   HJ-1751中继模块图1-2
其中:
 S+、S- 输入:有极性信号二总线输入端子
 S+、S- 输出:有极性信号二总线输出端子
 布线要求:直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。

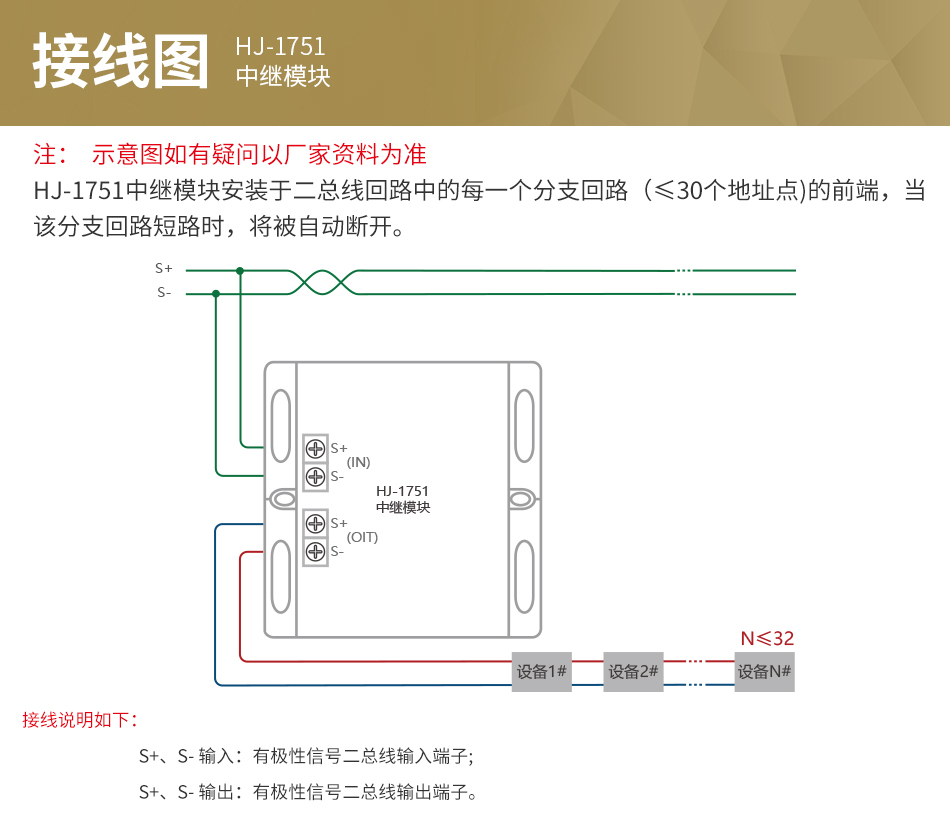

四、HJ-1751中继模块现场接线摸拟图:

HJ-1751中继模块接线图 HJ-1751中继模块接线图

第一步:准备2组RVS2*1.5线(信号总线)。

第二步:将线从HJ-1751中继模块底座后面的穿线孔穿过。

HJ-1751中继模块接线图 HJ-1751中继模块接线图

第三步:将现场的信号总线(RVS2*1.5线),接入到隔离模块的探测器端。

第四步:接线完成。当现场出现短路时,可以通过隔离模块将现场设备隔离,待检修完成后,隔离模块自动恢复正常通讯。



商品属性
[型号] HJ-1751
[名称] 隔离器
[工作电流] 1mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 86mm×86mm×39.5mm(30)
[使用类别] 通用
[别名] HJ-1751隔离模块
[品牌] 松江飞繁
