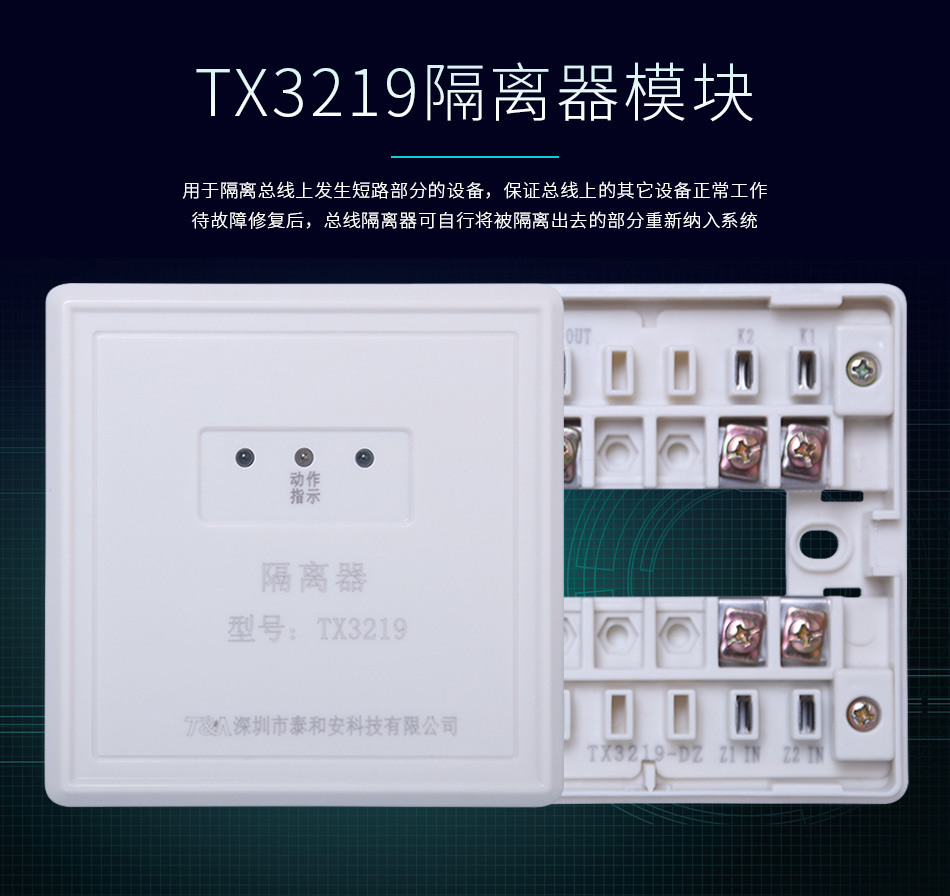

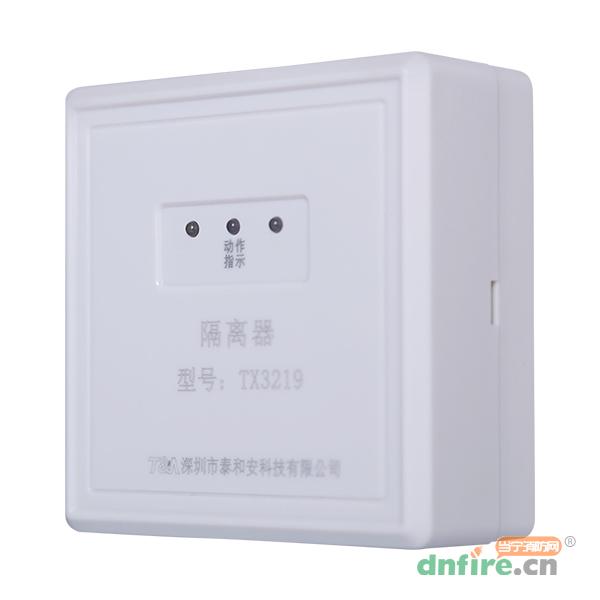

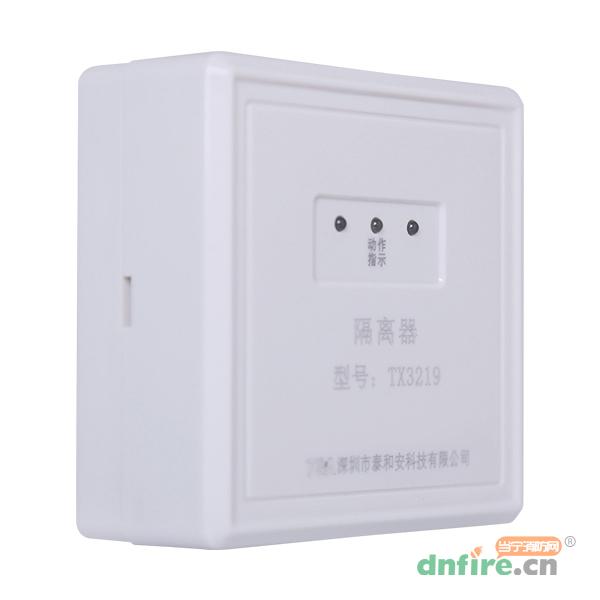

一、TX3219隔离器模块概述:
TX3219隔离器模块(以下简称隔离器)，主要用于隔离总线上发生短路部分的设备，保证总线上的其它设备正常工作。待故障修复后，总线隔离器可自行将被隔离出去的部分重新纳入系统。使用隔离器便于确定总线发生短路的位置。
二、TX3219隔离器模块特点:
1、总线短路故障排除后，可自动将被隔离出去的部分重新纳入系统。
2、输入、输出信号无极性。
3、有100mA、200mA两种输出电流可选。
三、TX3219隔离器模块技术参数:
| 工作电流 |
动作电流≥100mA或200mA(此时K短接) |
| 负载能力 |
总线24V,100mA；总线24V,200mA(K短接) |

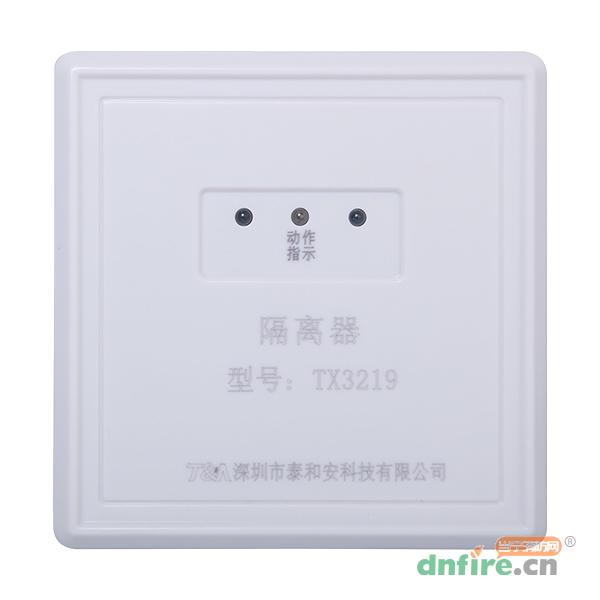

| 指示灯 |
红色(正常监视状态不亮，动作时常亮) |
| 线制 |
与控制器采用无极性二总线连接 |
| 结构 |
插拔式模块结构，方便施工安装 |
| 使用环境 |
温度：-10℃～+55℃
相对湿度≤95%，不凝露 |
| 外形尺寸 |
87mm×87mm×37mm |
| 壳体材料和颜色 |
ABS，米黄色 |
| 重量 |
约130g |

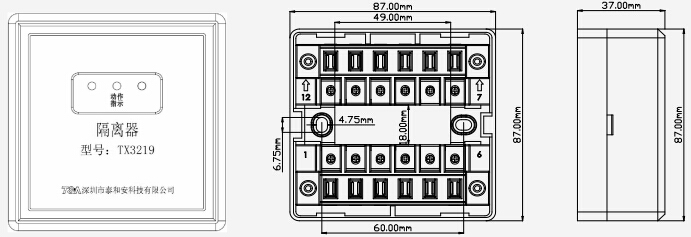

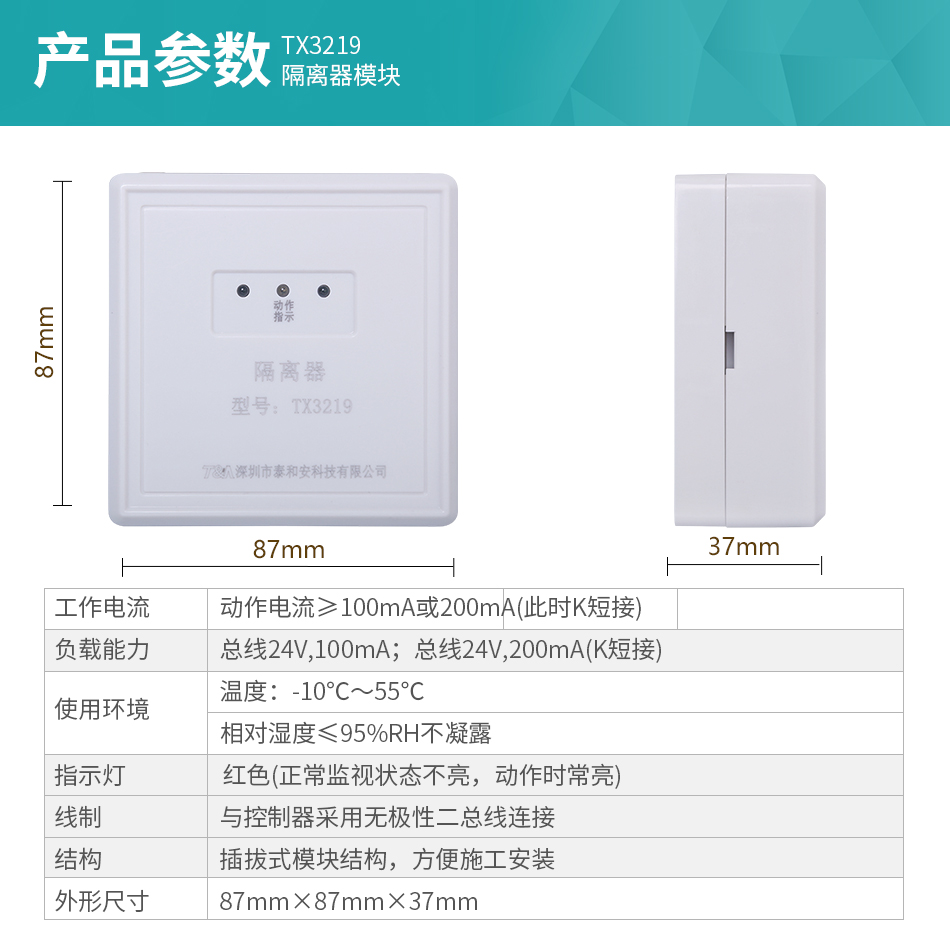

四、TX3219隔离器模块外形及尺寸
TX3219隔离模块外形尺寸示意图
五、TX3219隔离器模块安装与布线
警告：安装设备之前，请切断回路的电源。
布线要求：选用截面积不小于1.0mm2的RVS双绞线。

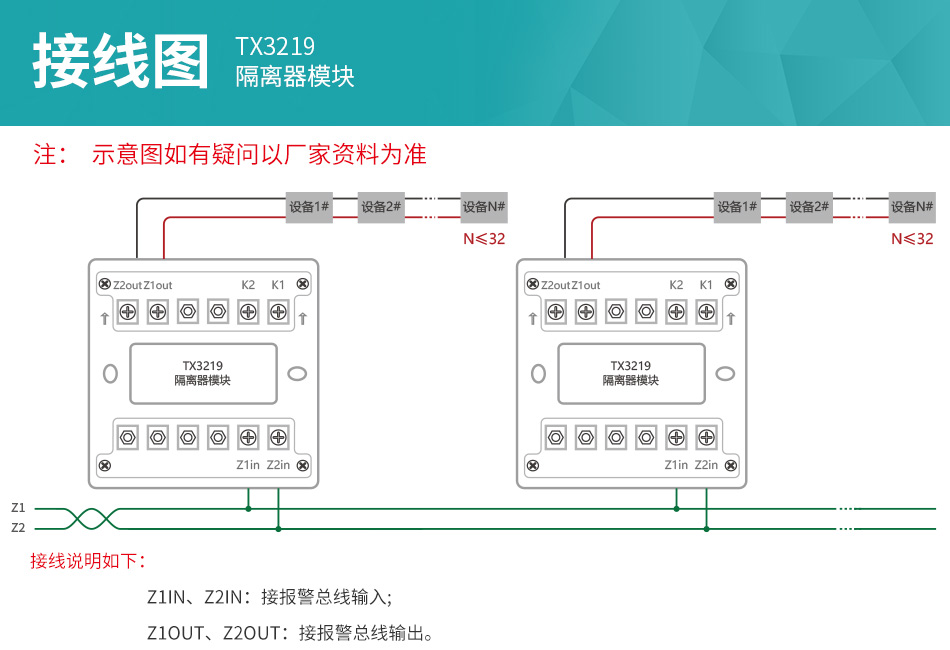

六、TX3219隔离器模块应用方法

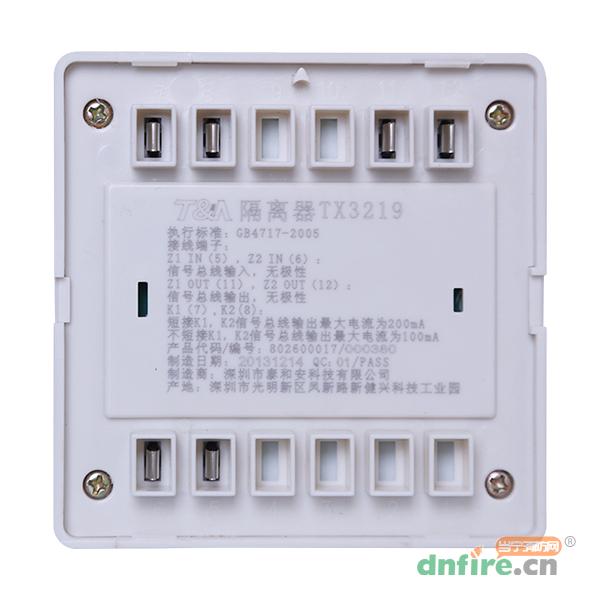

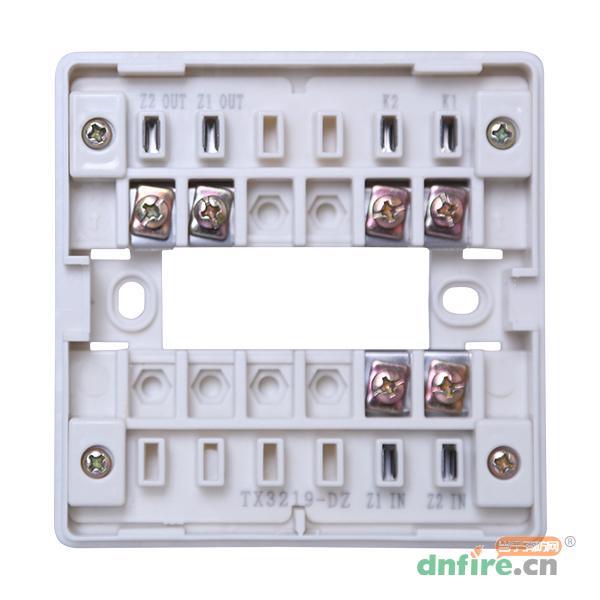

1、隔离器串接到总线中:总线输入，无极性；总线输出，无极性。
2、K短接时，总线允许通过的最大电流为200mA；K不短接时，总线允许通过的最大电流为100mA。
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
一个隔离模块可以管多少个点？
答管理员：
按照规范最多可以带32点。
2023-05-27 08:48:49
问匿名用户评论等级：
我们之前用的一个回路200个设备左右，就用了一个隔离器接在总线，这样有用吗？
答管理员：
在新火规（2014年实施）之前是这么做的，现在这么做不合规了。
2021-03-05 21:03:25
问匿名用户评论等级：
3219隔离模块电源线要不要接
答管理员：
不需要接电源线的
2021-01-21 07:24:21
问匿名用户评论等级：
隔离器模块最多用几个设备
答管理员：
隔离模块规范要求最多可带32个点位的。
2020-11-22 18:50:38
问匿名用户评论等级：
隔离器模块需要编码吗？
答管理员：
TX3219隔离器模块不需要编码的
2020-07-15 16:38:34
问匿名用户评论等级：
要接电源线吗
2019-10-16 17:49:03
问匿名用户评论等级：
多少个点位
答管理员：
后面带的点位不超过32点啊，这是规范要求的。
2018-08-24 22:26:30
问匿名用户评论等级：
有没有可以隔离24伏的
答管理员：
也是有这样产品的哦。详细可以咨询我们的销售业务经理，电话400-928-6119
2017-12-08 18:37:42
问匿名用户评论等级：
这个哒哒异响说明什么
答管理员：
异响？产品安装有震动吗，这异响之前还没有过这中问题的反馈。可以拆开模块，看是不是有异物或者什么问题。
2017-11-28 15:45:21
问匿名用户评论等级：
3219出线加电阻吗
答管理员：
隔离器不需要加电阻的，如还有其他问题可以联系400-003-0119.
2016-07-26 09:12:04
