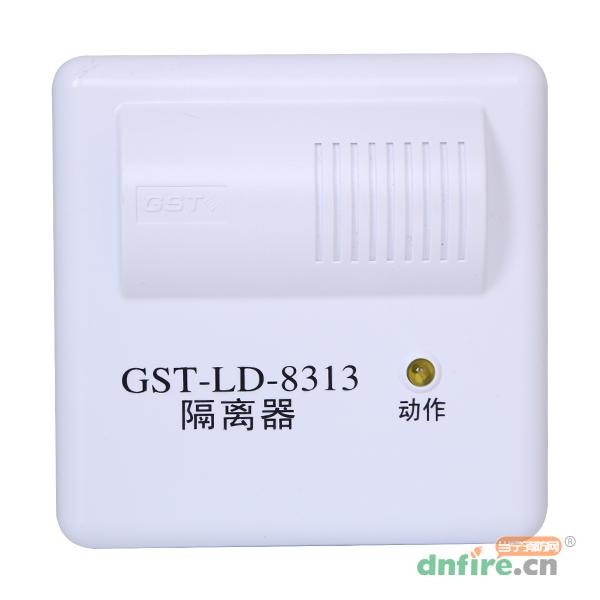

GST-LD-8313隔离器
品       牌:
证       书:
价       格:
媒体价            ¥320.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 GST-LD-I8313隔爆型隔离器
 LD6808总线交流隔离器
 LD3600EN总线短路保护器

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

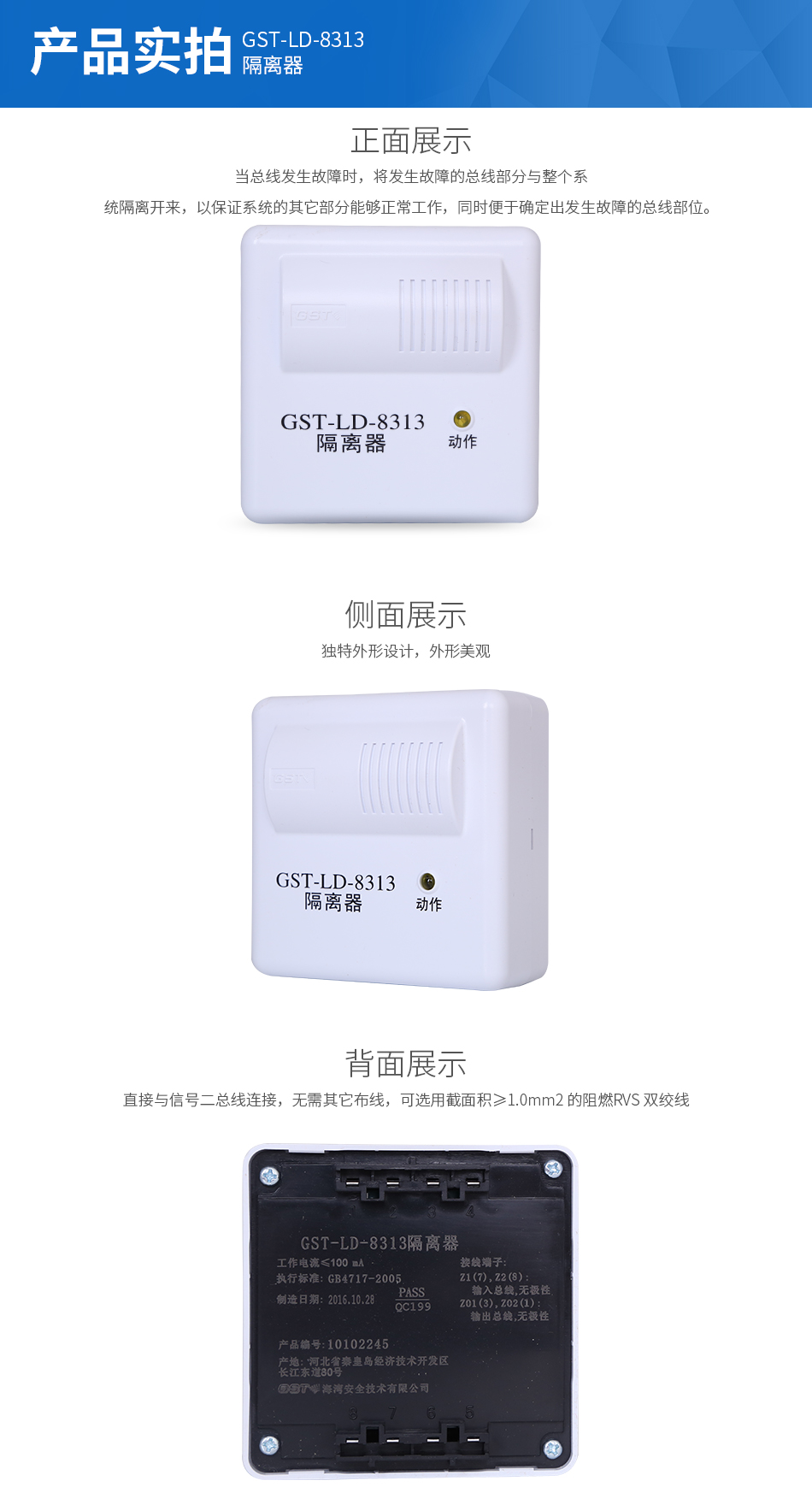

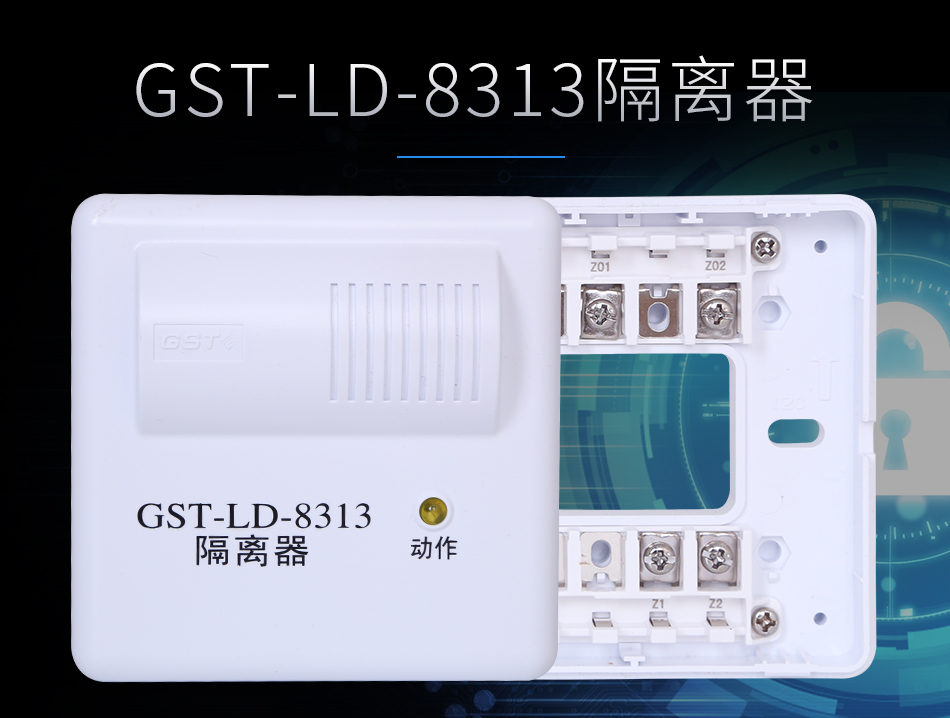

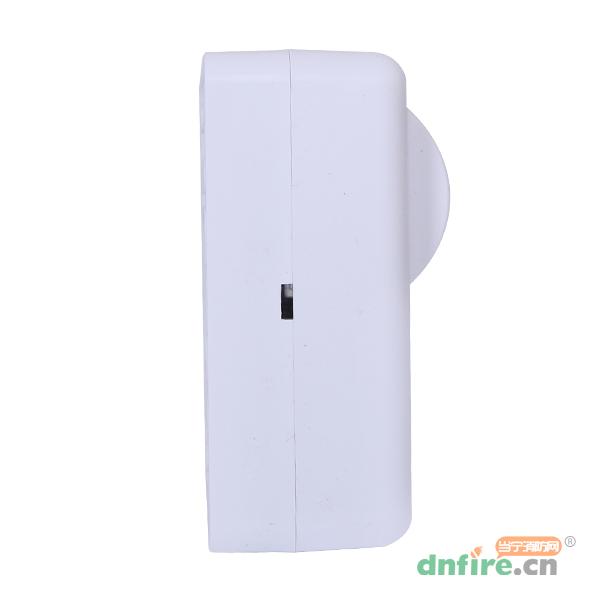

GST-LD-8313隔离器情景展示GST-LD-8313隔离器参数GST-LD-8313隔离器接线GST-LD-8313隔离器实拍

一、GST-LD-8313隔离器特点

  在总线制火灾自动报警系统中,往往会出现某一局部总线出现故障(例如短路)造成整个报警系统无法正常工作的情况。隔离器的作用是,当总线发生故障时,将发生故障的总线部分与整个系统隔离开来,以保证系统的其它部分能够正常工作,同时便于确定出发生故障的总线部位。当故障部分的总线修复后,隔离器可自行恢复工作,将被隔离出去的部分重新纳入系统。

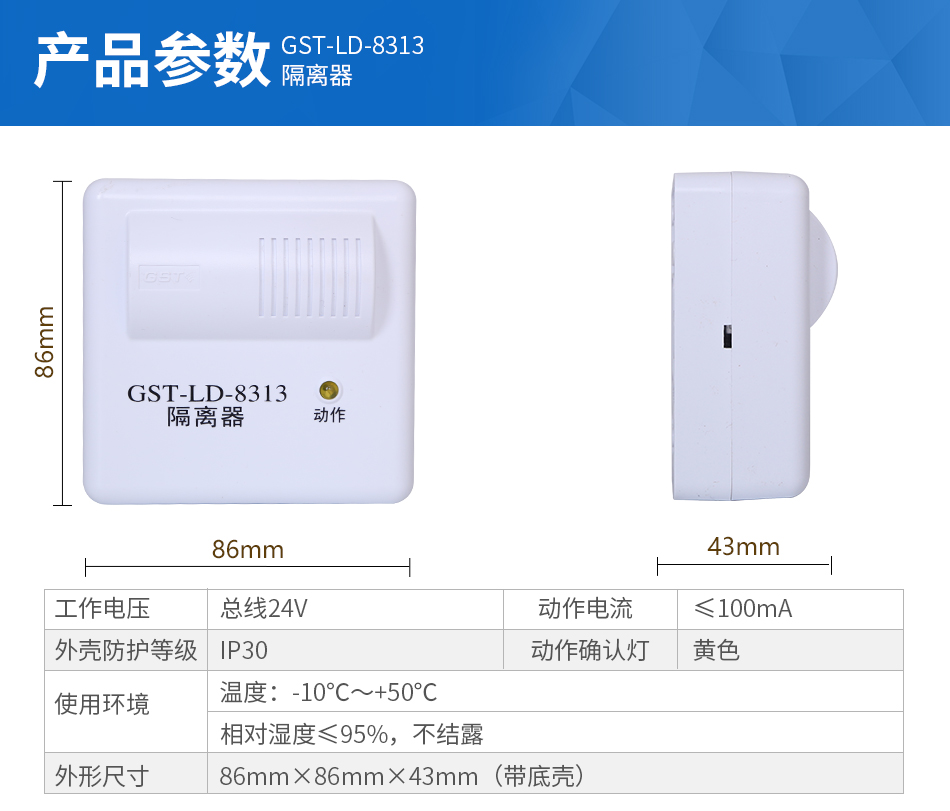

二、、GST-LD-8313隔离器主要技术指标

  (1)工作电压:总线24V

  (2)动作电流≤100mA

  (3)动作确认灯:黄色

  (4)使用环境:温度:-10℃~+50℃  相对湿度≤95%,不结露

  (5)外壳防护等级:IP30

  (6)外形尺寸:86mm×86mm×43mm(带底壳)

三、、GST-LD-8313隔离器结构特征、安装与布线

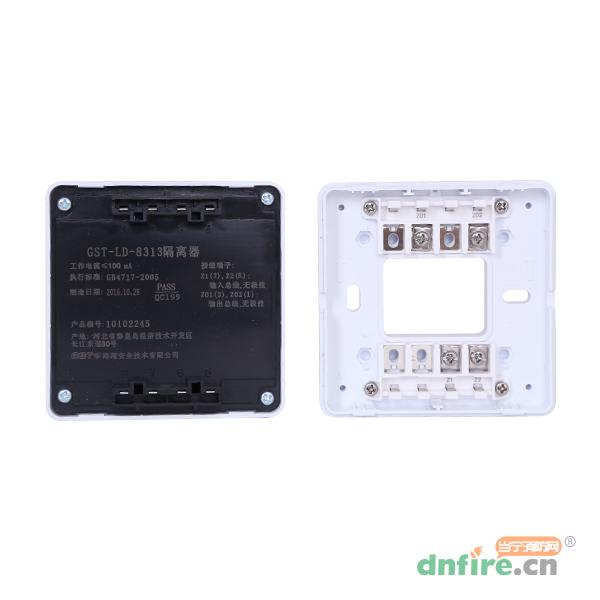

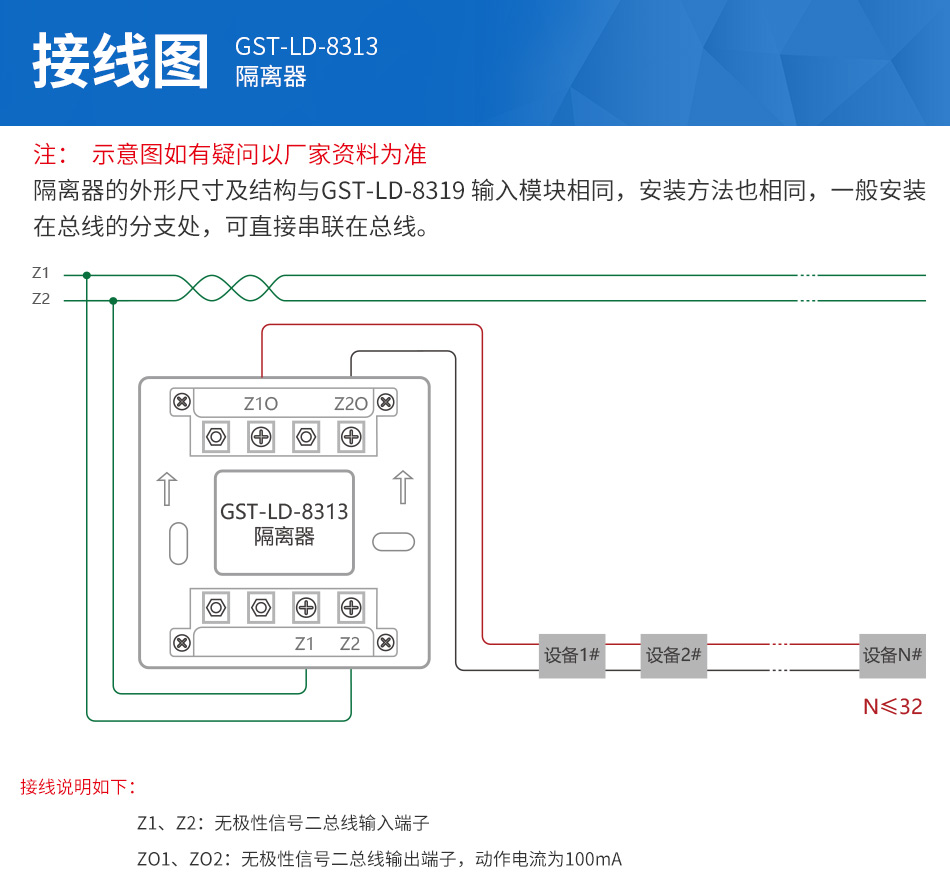

  隔离器的外形尺寸及结构与GST-LD-8319输入模块相同,安装方法也相同,一般安装在总线的分支处,可直接串联在总线上,其端子示意图如下图:

GST-LD-8313隔离器

  其中:

  Z1、Z2:无极性信号二总线输入端子

  ZO1、ZO2:无极性信号二总线输出端子,动作电流为100mA

  布线要求:直接与信号二总线连接,无需其它布线。可选用截面积≥1.0mm2的阻燃RVS双绞线。



商品属性
[型号] GST-LD-8313
[名称] 隔离器
[工作电流] 动作电流≤170mA或270mA(此时A、ZO1短接)
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 120mm×80mm×43mm (带底壳)
[重量] 约175g(带底壳)
[使用类别] 通用
[防护等级] IP30
[别名] GST-LD-8313隔离模块
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(22)

    5

    2017-10-15 20:27:53

    匿名用户

    隔离模块怎么接线

    管理员:

    进线是连接控制器主机的回路卡;出现接现场设备,最多32个点。如还有疑问可以电话联系我们的技术服务人员。

     匿名用户

    来自电脑端用户

    5

    2017-07-14 18:30:16

    匿名用户

    有可以跟图集一样 接入-24V 2总线的隔离器吗。

    管理员:

    接入电源的,你说的应该不是隔离器,而是浪涌保护器吧,可以电话联系我们的销售服务人员400-003-0119详细沟通下,对你的需求不是很确认。

     匿名用户

    来自电脑端用户

    5

    2017-07-07 19:14:49

    匿名用户

    如果设备超过了32位,总线会报警和显示位置吗?望帮助!先谢啦。

    管理员:

    超过32位,从产品性能来说是没有问题的,;不过是不符合规范要求的。

     匿名用户

    来自电脑端用户

    5

    2017-07-03 10:20:55

    匿名用户

    隔离模块需要编码吗?

    管理员:

    不需要编码的。

     匿名用户

    来自电脑端用户

    5

    2017-06-15 17:39:42

    匿名用户

    短路隔离器进线接24V总线,出线接32个点位的设备,那么除了总线之外每个短路隔离器下属的32个点位都要另外布线喽.总线是一路,各短路隔离器布线又是一路对吧?!?!

    管理员:

    海湾的可以这样理解,总线像大树干,短路隔离器像树干上的每一个分叉。

     匿名用户

    来自电脑端用户

    5

    2017-05-19 11:23:58

    匿名用户

    隔离器可以控制消防强切吗

    管理员:

    不可以的,需要8301模块的

     匿名用户

    来自电脑端用户

    5

    2016-12-19 14:16:09

    匿名用户

    请问并不并电阻

    管理员:

    GST-LD-8313隔离器不需要电阻。

     匿名用户

    来自电脑端用户

    5

    2016-12-07 18:43:31

    匿名用户

    那个黄灯亮着 还一直的响 好像闹钟分针走一样 请问怎么回事

    管理员:

    说明模块已经动作了,模块后的线路有问题了,检查下线路是不是有问题,如短路了

     匿名用户

    来自电脑端用户

    5

    2016-11-12 18:51:32

    匿名用户

    请问 那个动作灯一直亮着,怎么处理?

    管理员:

    检查线路,线路应该出问题了。隔离器模块本身的故障也可以先检测一下,这概率较小但比较好检查,用一个新的或者好的调换一下。

     匿名用户

    来自电脑端用户

    5

    2016-08-12 19:22:29

    匿名用户

    你好,请问一个隔离模块只能带32个点,那么多余32点的部分需要增加隔离模块,怎么安装和布线呢?

    管理员:

    多出了就另外增加隔离器,隔离器的接线方式是一致的。如还有疑问,可以联系电话400-003-0119.

     匿名用户

    来自电脑端用户
