HJ-1807A中继模块
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥420.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 松江
进入品牌页
关注
类似产品
 HJ-1751中继模块 隔离模块
 HJ-1750中继模块
 HJ-1750AF中继模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

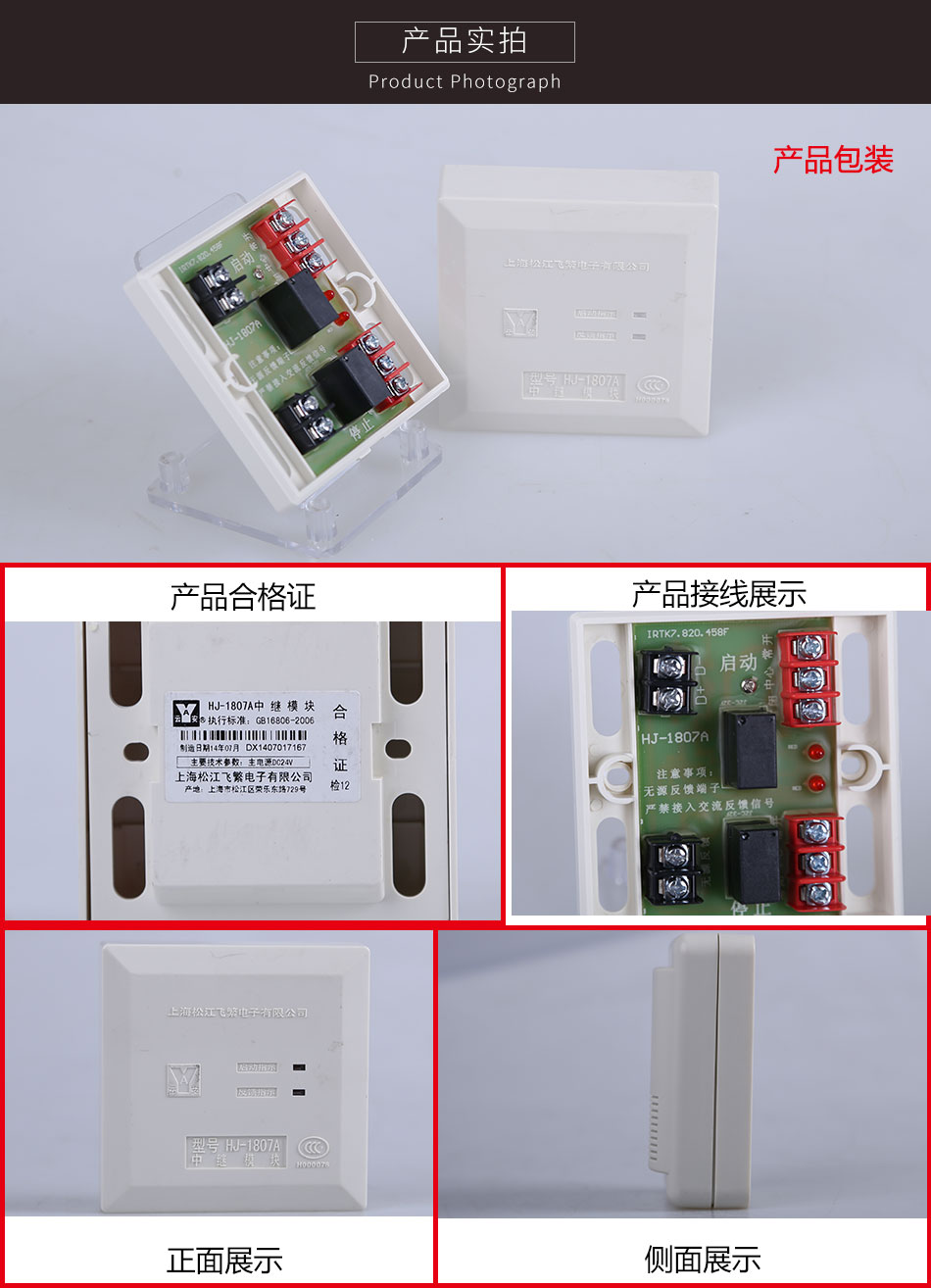

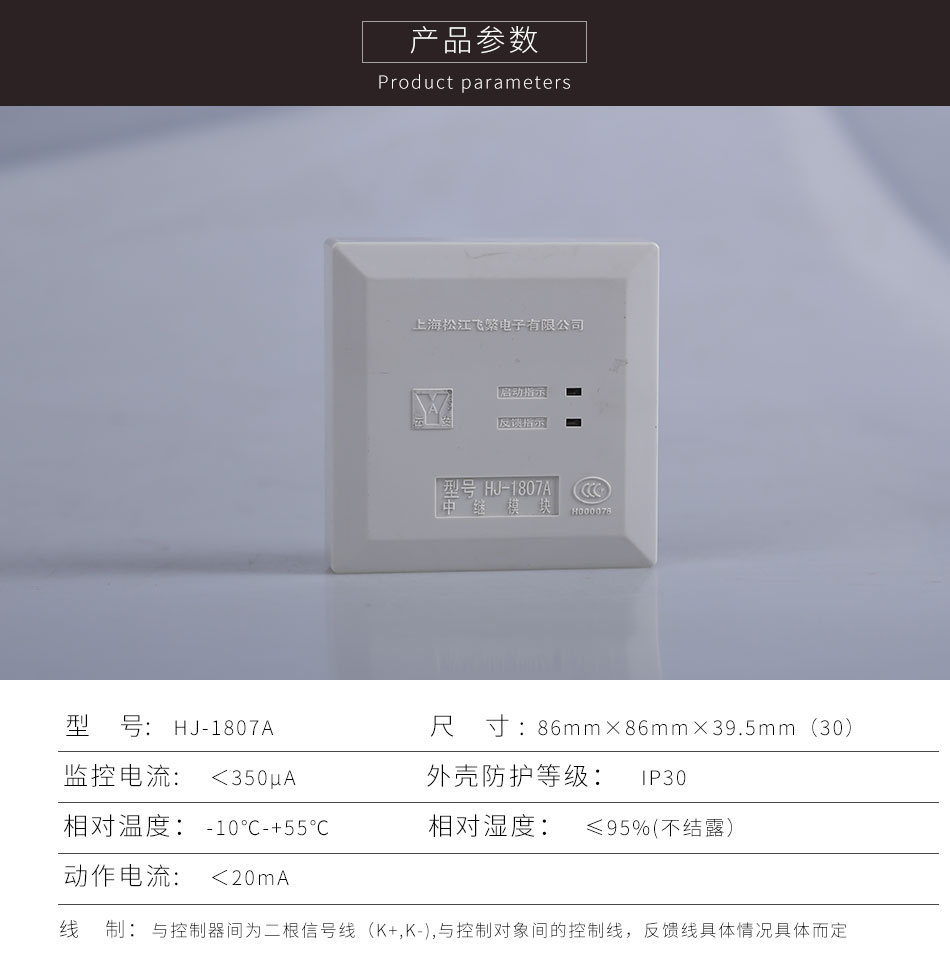

HJ-1807A中继模块产品参数HJ-1807A中继模块产品接线HJ-1807A中继模块产品实拍

一、HJ-1807A中继模块概述

  HJ-1807A中继模块用于控制消防泵、喷淋泵和风机等重要设备;用于控制消防泵、喷淋泵和风机等重要设备的启动与停止,并接收控制消防泵、喷淋泵和风机等重要设备启动后输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,确定设备已启动。

二、HJ-1807A中继模块主要技术指标

  1.监控电流<350μA

  2.动作电流<20mA

  3.线制:与控制器间为二根信号线(K+,K-),与控制对象间的控制线、反馈线根据具体情况而定。

  4.使用环境:

  温度:-10℃~+55℃

  相对湿度:≤95%,不结露

  5.外壳防护等级:IP30

  6.外形尺寸:86mm×86mm×39.5mm(30)

三、HJ-1807A中继模块安装与布线

  本模块的外形及结构与HJ-1751中继模块相同,安装方法也相同,其对外端子示意如图1:

HJ-1807A中继模块

图1

  其中:

  K+、K-:与控制器多线盘控制端连接

  无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接

  常开中心:常开输出端子

  常闭中心:常闭输出端子

  布线要求:多线控制线采用阻燃BV型双绞线,截面积≥1.0mm2;无源采用阻燃BV线,截面积≥1.0mm2

  注:无源反馈必须是无源的,不能是交流反馈。

四、HJ-1807A中继模块现场接线摸拟图:

HJ-1807A中继模块接线图 HJ-1807A中继模块接线图

第一步:打开HJ-1807A中继模块模块上盖。

第二步:准备1组BV2*1.5线用作控制器信号控制线;

1组BV2*1.5线用作被控设备的驱动线;

1组RVS2*1.5线用作信号反馈;将线从底座后面的穿线孔穿过。

(注:现场使用的线材需要组据现场距离的长度决定使用线径的大小。)

HJ-1807A中继模块接线图 HJ-1807A中继模块接线图

第三步:从控制器引出1组BV2*1.5线连接到HJ-1807A中继模块的K+,K-端子。

第四步:组据被控设备的启动方式,

然后将被控设备的驱动线接入到对应的控制端。

将被控设备启动后的信号接入信号反馈端。

检查现场接线,安装好模块,接线完成。

商品属性
[型号] HJ-1807A
[名称] 中继模块
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[尺寸] 86mm×86mm×39.5mm(30)
[防护等级] IP30
[别名] HJ-1807A消防泵喷淋泵风机模块
[品牌] 松江飞繁
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(9)

    匿名用户评论等级: 5

    常开 和中心 可以过220吗?

    管理员:

    看触点容量了,我看了下参数中并没有说。可以联系供应商或厂家技术确认下,保险点也可以用继电器转下

    2022-05-19 14:34:29

    匿名用户评论等级: 5

    常开,常闭点可以过交流220吗

    2022-01-14 14:39:26

    匿名用户评论等级: 5

    HJ-1807A中继模块,请问技术问题怎么咨询

    管理员:

    联系电话400-928-6119

    2018-05-22 08:13:25

    匿名用户评论等级: 5

    热心的管理员,点个赞!

    管理员:

    感谢您对消防产品之家,当宁消防网的关注和支持!

    2017-12-04 22:49:28

    匿名用户评论等级: 5

    1807需要编地址码吗?

    管理员:

    是不需要编码的,不带地址的

    2017-07-05 09:29:16

    匿名用户评论等级: 5

    为什么我们做的要外用电源

    管理员:

    电源线是需要的,至于用哪的电源根据现场情况的。如有疑问可以电话咨询我们的服务人员.

    2017-03-26 11:20:05

    匿名用户评论等级: 5

    为什么我看到HJ-1807A端子这这样的
    D D- 无源反馈 常开 中心 常闭
    不是K 和K-呢?

    管理员:

    您好!K和K-是老的,购买消防器材,就到当宁消防网!

    2014-02-21 00:15:58

    匿名用户评论等级: 5

    多线控制模块 也是这个型号吧?有几个接线端?

    管理员:

    用于控制消防泵、喷淋泵和风机等重要设备。
    K+、K-:与控制器多线盘控制端连接;无源反馈:与设备的无源常开触点(设备动作闭合报警型)连接;常开 中心:常开输出端子;常闭 中心:常闭输出端子。

    2012-10-17 00:05:34

    king8fly评论等级: 5

    HJ-1807A中继模块中的A是什么意思?

    2012-03-21 19:44:03
