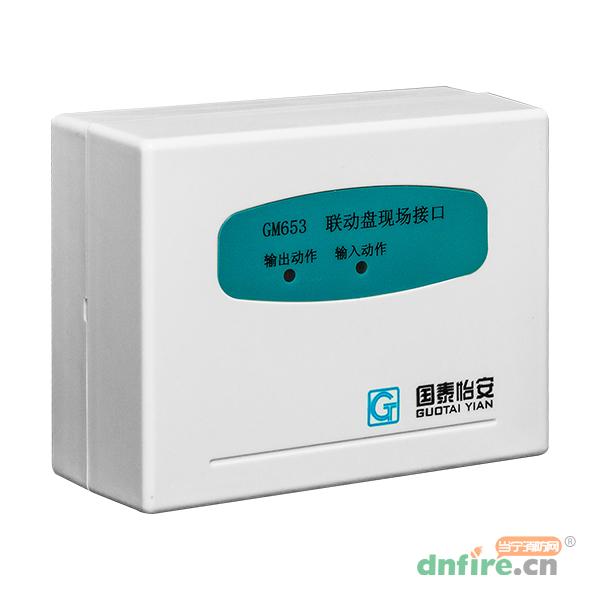

GM653联动盘现场接口
品       牌:
证       书:
价       格:
媒体价    ¥580.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 国泰怡安
进入品牌页
关注
类似产品
 JB-TBZL-GK602壁挂式火灾报警...
 GK641B联动控制盘

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

GM653联动盘现场接口GM653联动盘现场接口GM653联动盘现场接口GM653联动盘现场接口

一、GM653联动盘现场接口概述

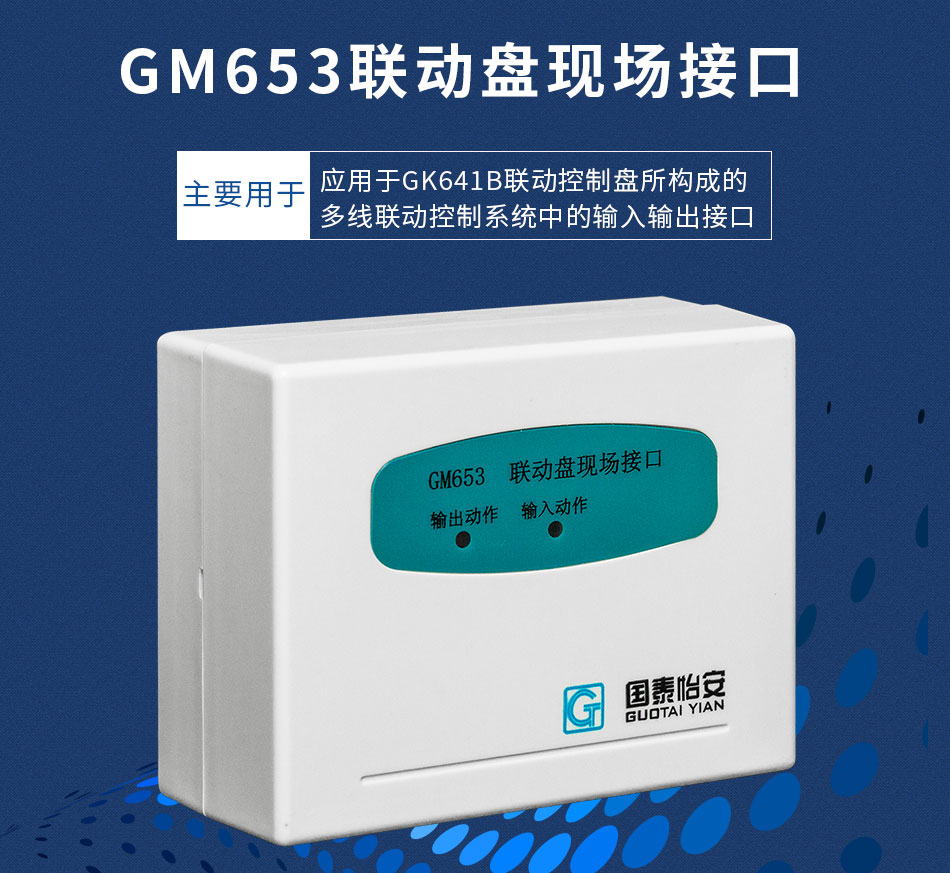

  ●GM653联动盘现场接口应用于GK641B联动控制盘所构成的多线联动控制系统中,作为GK641B联动控制盘和现场联动设备的输入输出接口。

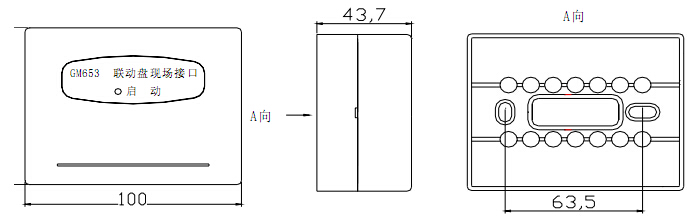

GM653联动盘现场接口外形尺寸图

  ●无编码。

  ●二总线控制,接线部份简洁方便,轻松实现启停回答功能。

  ●二种输出控制方式可供选择,电平输出和脉冲输出,可方便配电平启动和脉冲启动的联动设备。

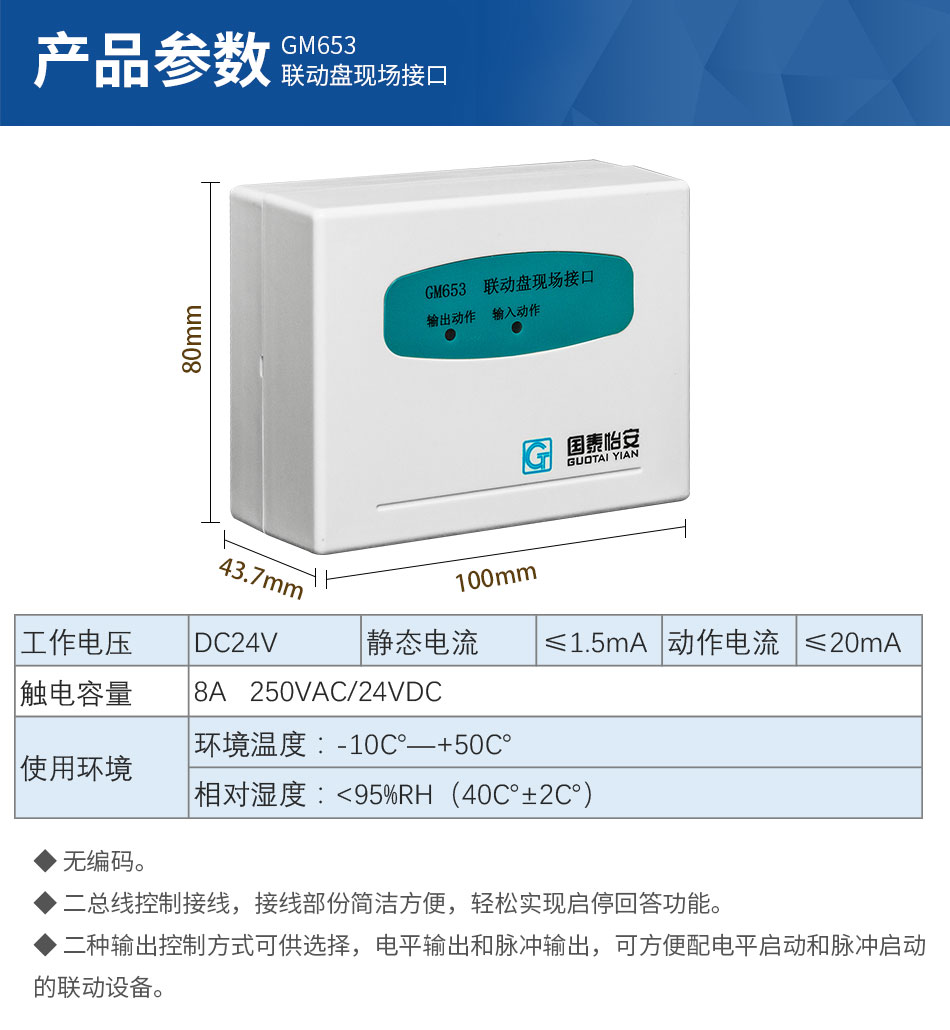

二、GM653联动盘现场接口主要技术指标

工作电压 DC24V 静态工作电流 ≤1.5mA
动作电流 ≤20mA 触点容量 8A   250VAC/24VDC
环境温度 -10℃~+50℃ 相对湿度 <95%RH(40℃±2℃)

三、GM653联动盘现场接口接线说明

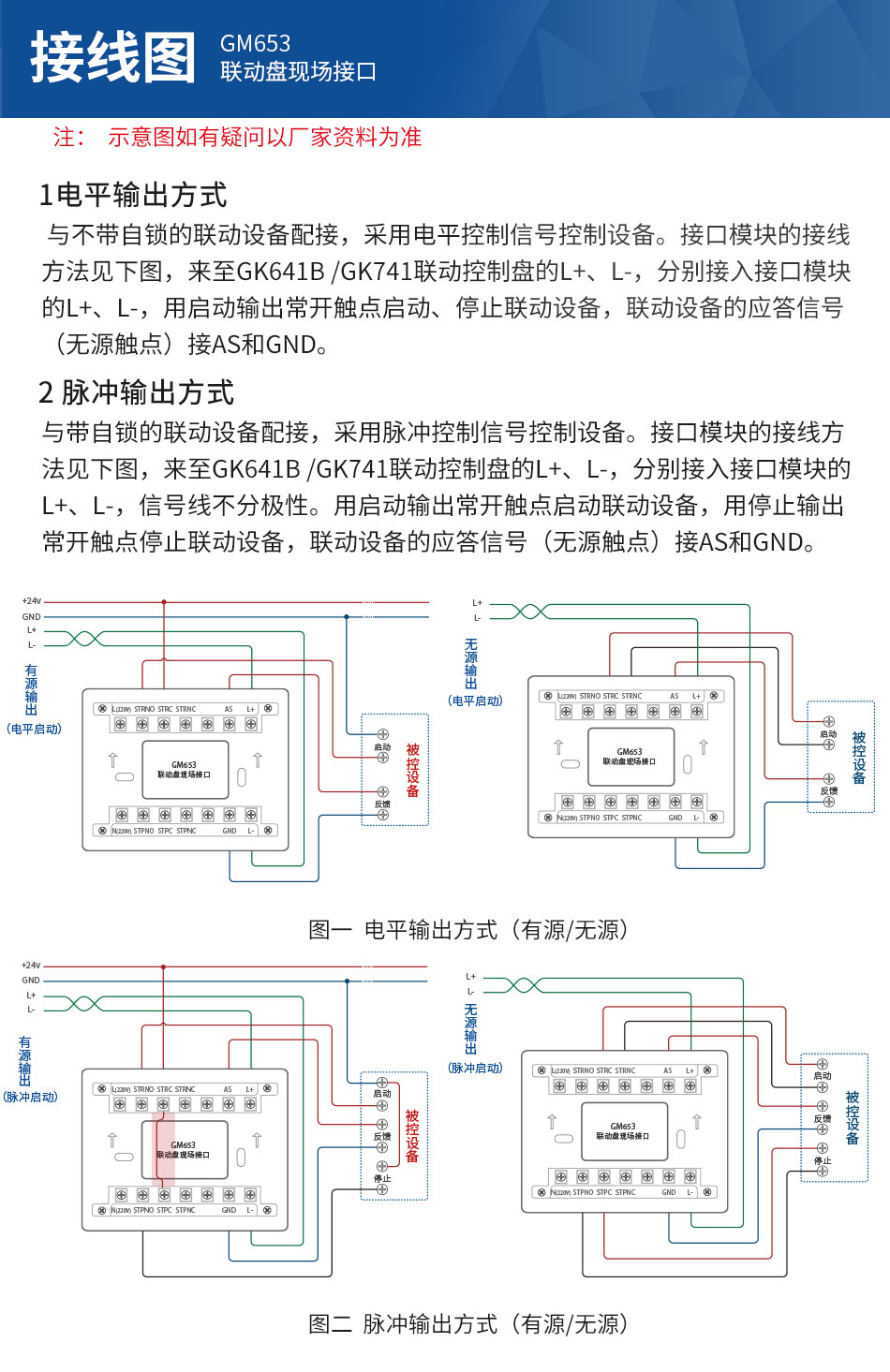

  1、脉冲启动

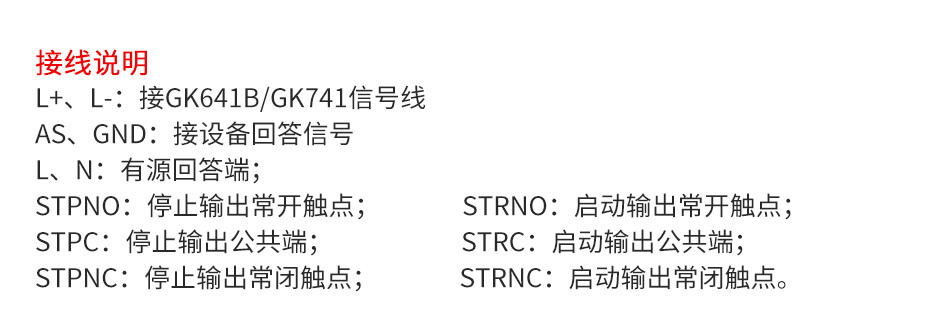

  与带自锁的联动设备配接,采用脉冲控制信号控制设备。接口模块的接线方法见下图,来至GK641B联动控制盘的L+、L-,分别接入接口模块的L+、L-,用启动输出常开触点启动联动设备,用停止输出常开触点停止联动设备,联动设备的应答信号(无源触点)接AS和L-。

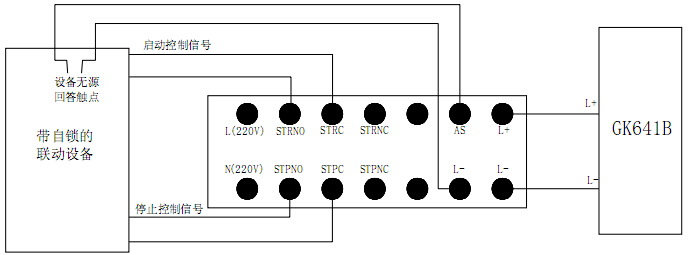

GM653脉冲控制接线方法


  2、电平启动

  与不带自锁的联动设备配接,采用电平控制信号控制设备。接口模块的接线方法见下图,来至GK641B联动控制盘的L+、L-,分别接入接口模块的L+、L-,用启动输出常开触点启动、停止联动设备,联动设备的应答信号(无源触点)接AS和L-。

GM653电平控制接线方法

GM653电平控制接线方法

商品属性
[品牌] 国泰怡安
[型号] GM653
[名称] 联动盘现场接口
[接口卡类型] 火灾显示盘接口卡
[工作电压] DC24V
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(1)

    匿名用户评论等级: 5

    为什么现场,和说明上的接线方式不一样,也没有故障呢,还有就是输入输出模块,难道信号线也得用单独的?

    管理员:

    这款是多线模块,与多线盘都是单独拉线的。具体接线不同是可能存在的,如一些跳线方式不同。只要性能没有问题,那也没关系。

    2018-05-17 09:02:00
