一、JTW-LDM-TX3LF02/105缆式线型感温火灾探测器概述

　　JTW-LDM-TX3LF02/105缆式线型感温火灾探测器为编码型、可恢复式、定温105℃的感温电缆。

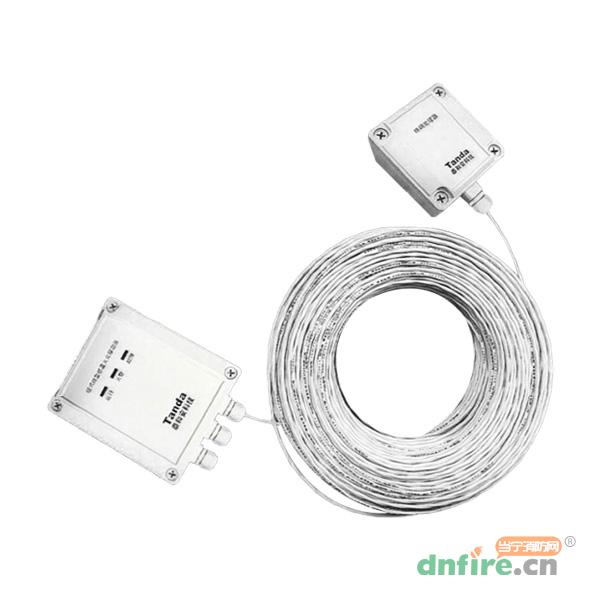

　　探测器由信号处理单元、终端处理器、线型温度传感器三部分构成。探测器采用两总线制连接方式，可与泰和安火灾报警控制器直接连接，实现火警及故障信号上传；也可独立使用，报警时由信号线输出火警状态，报故障时由探测器信号线输出故障状态。

二、JTW-LDM-TX3LF02/105缆式线型感温火灾探测器功能特点

　　◎两总线：直接接入火灾报警总线，不需外接模块。

　　◎报警准确、不误报：智能算法，有效识别火灾。

　　◎总线与电缆电气隔离，减少干扰。

　　◎可恢复式，可重复使用，降低使用成本。

　　◎支持独立工作：具备火警、故障触点输出。

　　◎高防护，环境适应能力强。

三、JTW-LDM-TX3LF02/105缆式线型感温火灾探测器技术参数

型号	JTW-LDM-TX3LF02/105
名称	缆式线型感温火灾探测器
品牌	泰和安
工作电压	额定电压 DC 24V（15V～28V）
工作电流	监视电流：1.5mA；报警电流：2mA
报警温度	105℃
探测器类别	缆式、定温、探测型、可恢复式
使用长度	≤200m
防护等级	IP66
环境温度	-10～+70℃
状态指示	运行指示灯绿色，正常工作时闪亮， 火警指示灯红色，火警时常亮， 故障指示灯黄色，线型温度传感器短路、断路时常亮。
输出触点容量	AC 220V/1A；DC 30V/1A
外形尺寸	信号处理单元：130mm×160mm×67mm 终端处理器： 85mm×100mm×58mm
执行标准	GB 16280-2014

四、JTW-LDM-TX3LF02/105缆式线型感温火灾探测器接线说明

　　Z1、Z2：总线输入，无极性。

　　COM1、NO1：火警输出，常开

　　COM2、NC2、NO2：故障输出，COM2与NC2为常闭，COM2与NO2为常开

　　A、B、C：接线型温度传感器，可恢复式接A、B端，A接线型温度传感器红色线，B接线型温度传感器黑色线。

　　终端处理器接线端子A、B、C同信号处理单元。

五、JTW-LDM-TX3LF02/105缆式线型感温火灾探测器测试说明

　　短接信号处理单元内的“故障”测试插针，探测器上报故障信息，故障指示灯常亮。短接信号处理单元内的“火警”测试插针，探测器上报火警信息，火警指示灯常亮，控制器发出火警信号。测试结束后，将测试插针插接在“正常”状态。然后通过控制器进行复位操作，探测器恢复正常巡检状态。
