一、问题描述及原因分析

1．问题描述

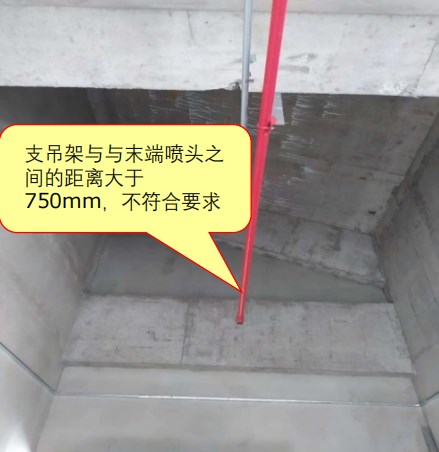

1）自动喷水灭火系统管道支吊架与末端喷头之间的距离大于750mm；【图示1】

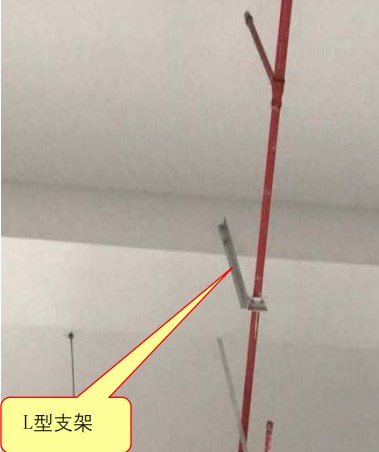

2）自动喷水灭火系统管道支吊架的选用不符合规范要求。【图示2】

图示1

图示2

2．原因分析

1）施工单位对相关的施工规范不熟悉；

2）施工单位未按图纸和规范要求施工，建设单位和监理单位相关人员履职不到位。

二、规范要求及正确做法

1．规范要求

☆《自动喷水灭火系统施工及验收规范》(GB 50261-2017)第5.1.15条第3、4、5、6款。【图示3】【图示4】【图示5】【图示6】【图示7】

2．正确做法

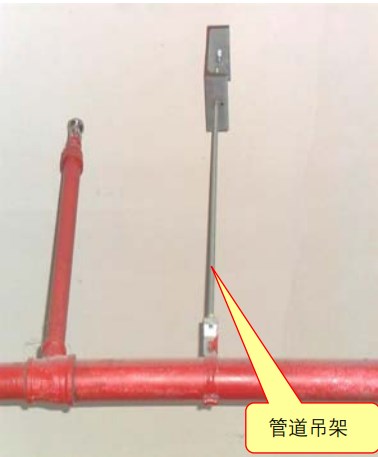

图示3

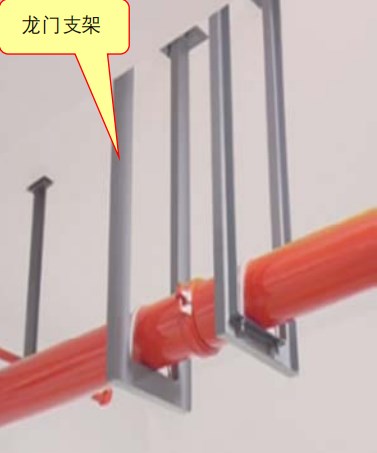

图示4

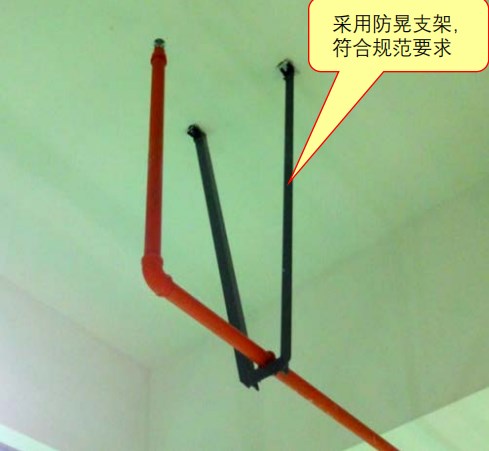

图示5

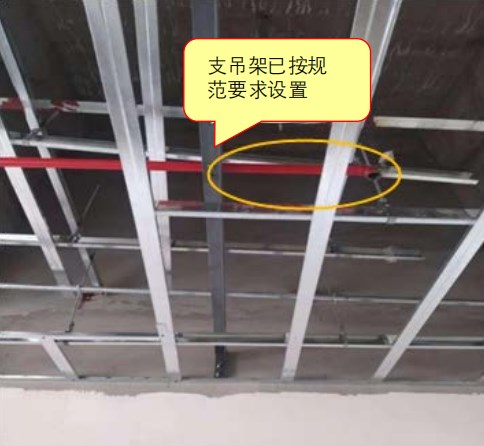

图示6

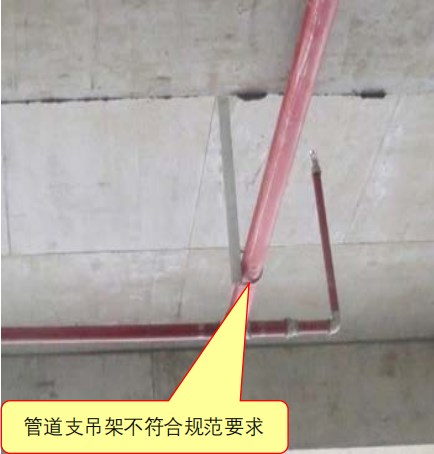

图示7

三、应对措施及防治指南

1．管道支吊架的安装位置不应妨碍喷头的喷水效果；管道支吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm；

2．配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m；

3．当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架；

4．竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5m～1.8m。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统施工及验收规范》(GB 50261-2017)

第5.1.15条 管道支架、吊架、防晃支架的安装应符合下列要求：

第3款 管道支架、吊架的安装位置不应妨碍喷头的喷水效果；管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。

检查数量：抽查20%，且不得少于5处。

检查方法：尺量检查。

第4款 配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。

检查数量：抽查20%，且不得少于5处。

检查方法：观察检查和尺量检查。

第5款 当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于15m；当管道改变方向时，应增设防晃支架。

检查数量：全数检查。

检查方法：观察检查和尺量检查。

第6款 竖直安装的配水干管除中间用管卡固定外，还应在其始端和终端设防晃支架或采用管卡固定，其安装位置距地面或楼面的距离宜为1.5m~1.8m。

检查数量：全数检查。

检查方法：观察检查和尺量检查。
