一、问题描述及原因分析

1．问题描述

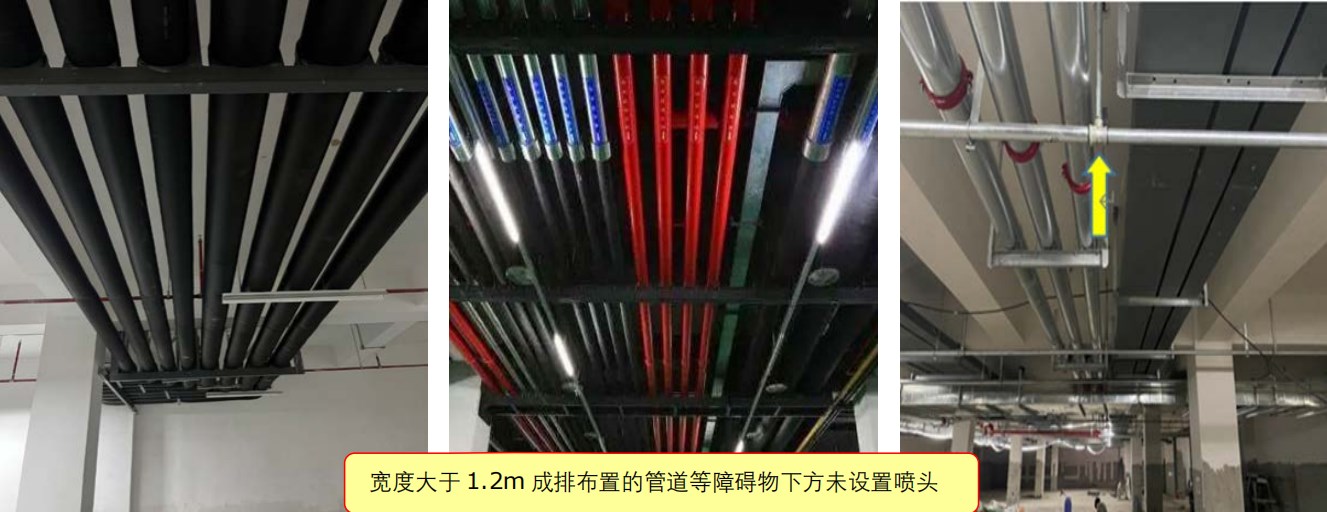

在设置自动喷淋灭火系统的区域内，部分宽度大于1.2m成排布置的管道等障碍物下方未设置喷头。【图示1】

图示1

2．原因分析

1）由于部分设计文件对于宽度大于1.2米排管的定义比较模糊，导致现场施工人员容易疏漏；

2）施工人员未吃透规范要求，对实体障碍物（如梁等）无争议，对中间镂空的排管是否增设不明了。

二、规范要求及正确做法

1．规范要求

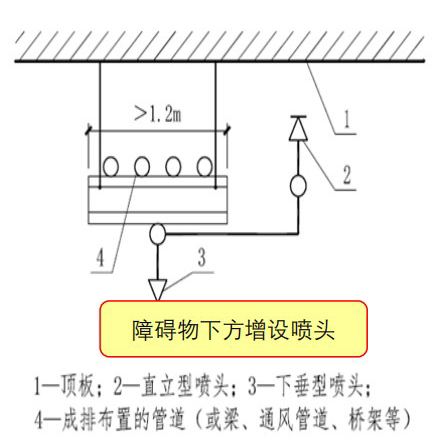

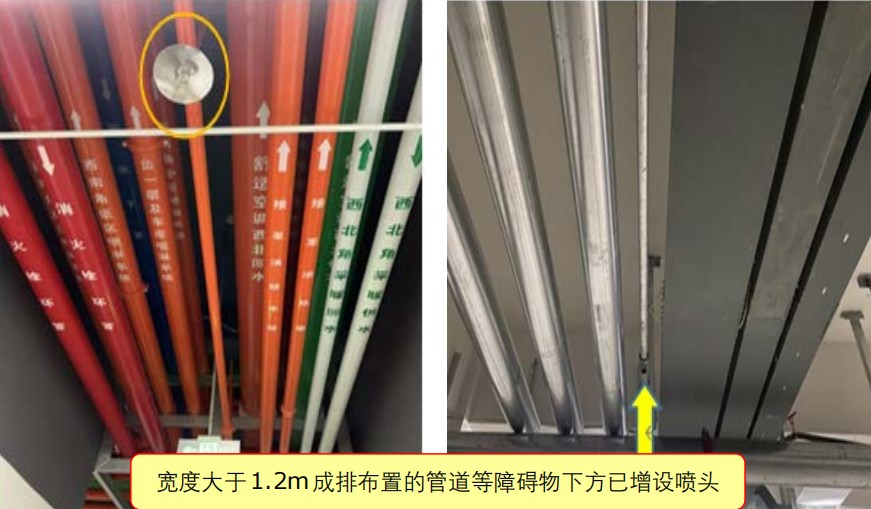

☆《自动喷水灭火系统设计规范》(GB 50084-2017)第7.2.3条。【图示2】【图示3】

2．正确做法

图示2

图示3

三、应对措施及防治指南

1．加强图纸设计质量，明确设计做法，补充设计大样和参照图集；

2．当成排布置的管道等障碍物的宽度大于1.2m时，其下方应增设喷头；

3．在施工过程中如发现此类问题，及时与建设单位、设计单位和监理单位进行沟通解决。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《自动喷水灭火系统设计规范》(GB 50084-2017)

第7.2.3条 当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头（图7.2.3）；采用早期抑制快速响应喷头和特殊应用喷头的场所，当障碍物宽度大于0.6m时，其下方应增设喷头。
