海湾GST-LD-8361H两线制模块接线图

海湾消防GST-LD-8361H输入/输出模块,主要用于连接需要火灾报警控制器控制的消防联动设备,主要应用两种情形:

  1)被控设备控制端口提供12V~48V检线电压的场合,如卷帘门、消防电梯等;

  2)需要DC24V有源控制(持续输出)的场合,如电磁阀、非编码声光等,并可接收设备的动作回答信号。

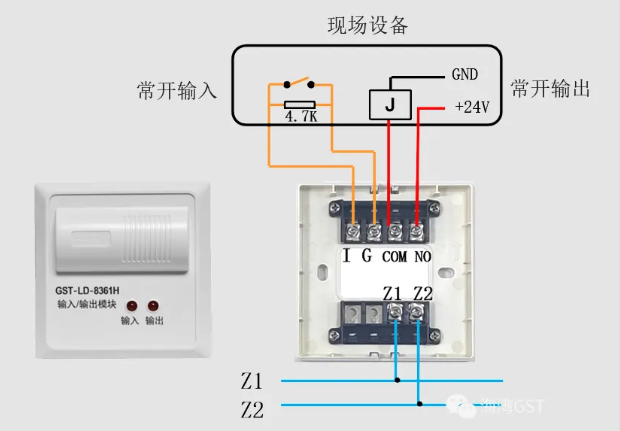

应用1:输入端为无源常开触点的接线方法;用于输出检线电压由被控设备提供的卷帘门、水泵、风机等。

海湾消防GST-LD-8361H两线制模块接线图

应用2:用于无源常闭触点控制的设备,如电梯。

海湾消防GST-LD-8361H两线制模块接线图

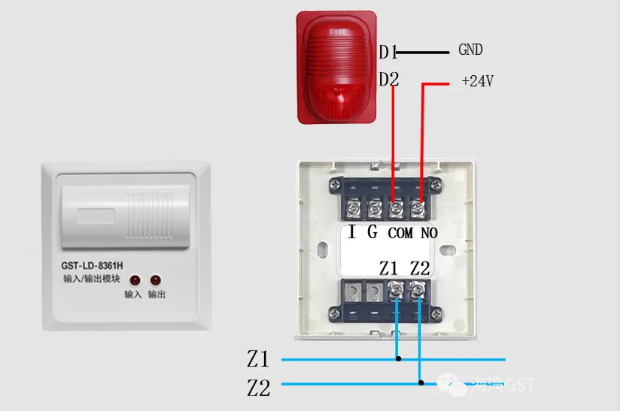

应用3:用于配接非编码声光,实现交替响。

海湾消防GST-LD-8361H两线制模块接线图
