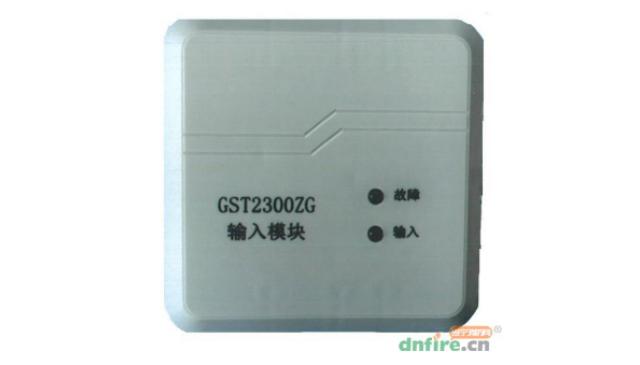

海湾(海源质惠)GST2300ZG输入模块,火灾报警时,报警控制器启动需要联动的外控设备,如压力开关,水流指示器。输入模块可接受设备的动作回答,并将信号上传给报警控制器,采用二总线进行通信。
GST2300ZG输入模块接线图:

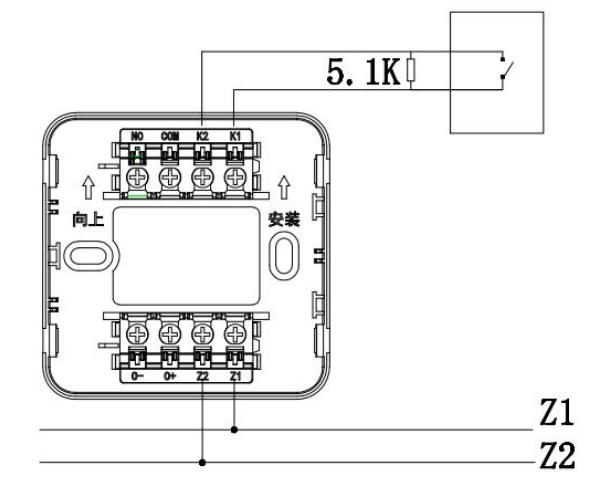

GST2300ZG输入模块的工作模式可根据现场不同的应用进行设置,模块输入端如果设置为“常开检线”状态输入,模块输入线末端(远离模块端)必须并联一个5.1kΩ的终端电阻,如下图。
常开检线接线示意图

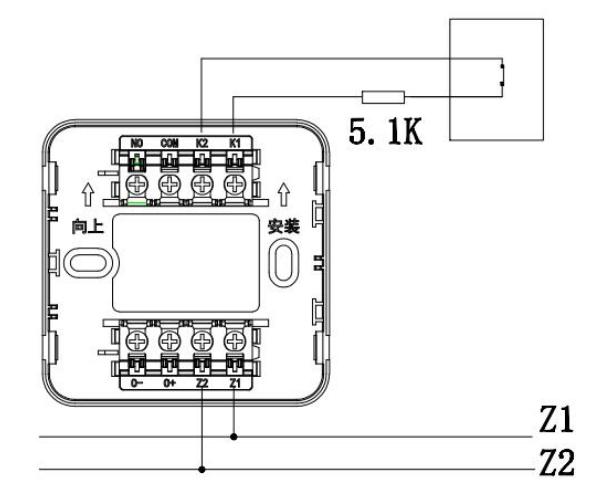

模块输入端如果设置为“常闭检线”状态输入,模块输入线末端(远离模块端)必须串联一个5.1kΩ的终端电阻,其连接现场设备示意图如下图。
常闭检线接线示意图
GST2300ZG输入模块接线端子说明:
Z1、Z2:总线接口,无极性;
K1、K2:输入反馈,触点信号。
