TS-DJ-1913交流单相电压电流传感器接线方法:

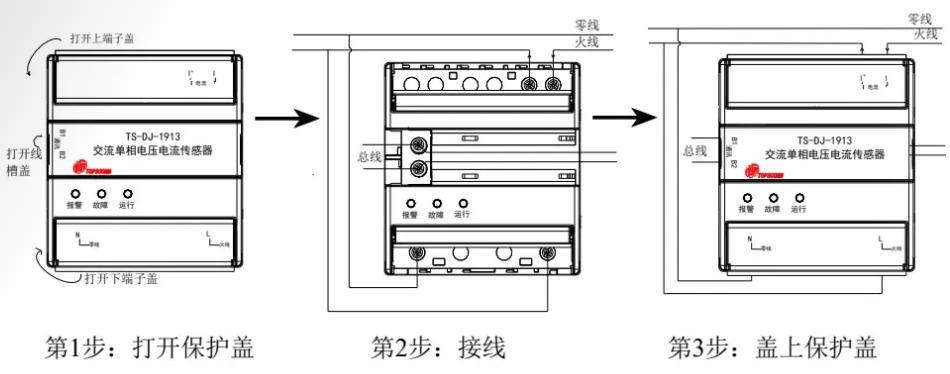

两根总线线缆分别接在B1、B2的端子上,端子不区分正负极性,单相电源的火线、零线各引出一根线,分别接入传感器的L、N端;电流可从传感器的I端子接入,再从I*端子引出接线,接线示意图如图所示:

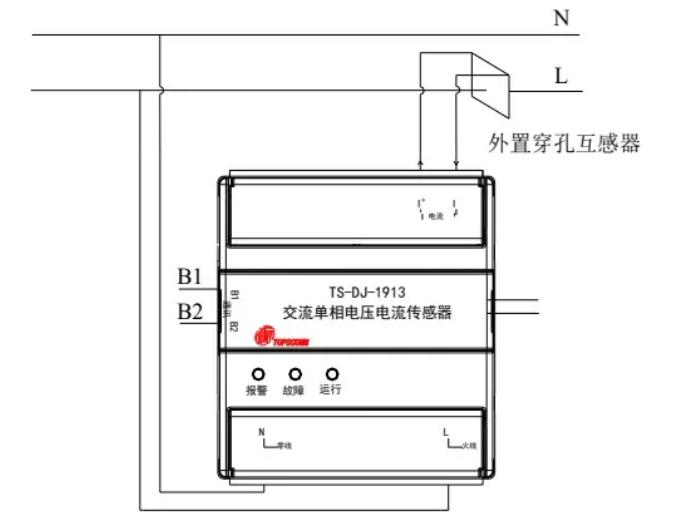

当外接电流大于5A时,需外配互感器,将火线穿过外置互感器,互感器的电流输出接入传感器对应的电流检测端子即可,外置互感器示意图如图所示:
