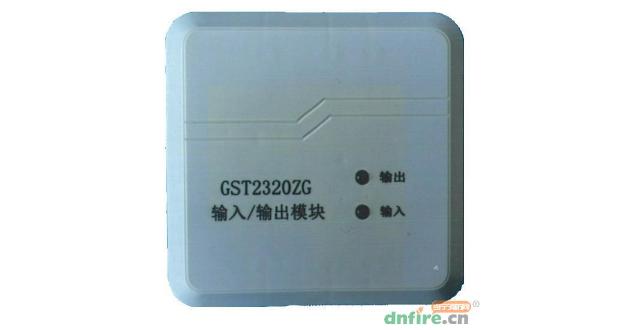

海湾消防(海源质惠)GST2320ZG输入输出模块,火灾报警时,报警控制器通过输出部分启动需要联动的外控设备,如防排烟阀、送风阀、防火卷帘门、风机等,通过输入部分可接受设备的动作回答,并将信号上传给报警控制器,采用二总线进行通信。
GST2320ZG输入输出模块接线图:

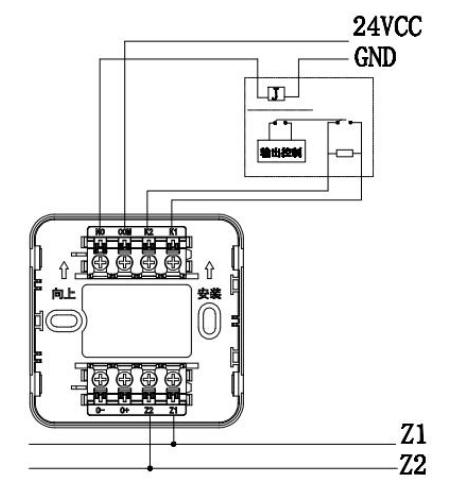

控制现场设备接线示意图

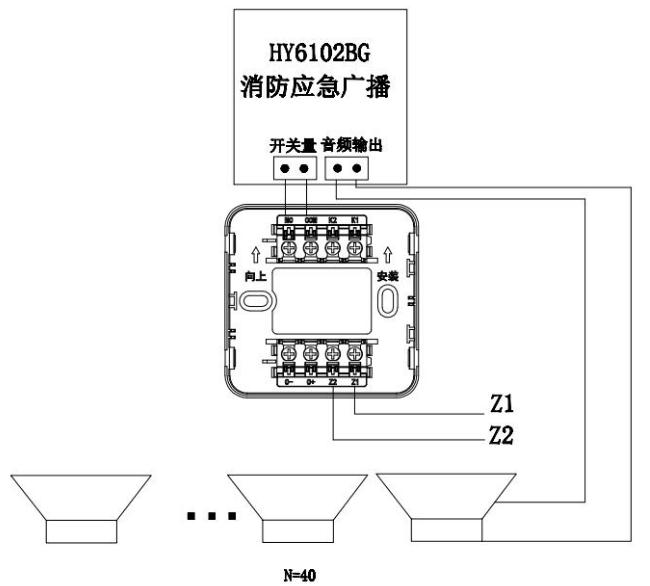

控制壁挂广播与声光警报器交替接线示意图
GST2320ZG输入输出模块接线说明:
本模块只提供无源触点输出,如需有源输出,需外接电源。
模块输出不需接入终端电阻,会吸收微弱的检线电流,不允许多个模块输出并联使用。
GST2320ZG输入输出模块接线端子说明:
Z1、Z2:总线接口,无极性;
K1、K2:输入反馈,触点信号;
COM、NO:一组常开输出。
