一、J-SAM-GSTN9313(Ex)消火栓按钮产品概述

　　J-SAM-GSTN9313(Ex)消火栓按钮(以下简称消火栓按钮) 表面装一按片，当启用消火栓时，可直接按下按片，此时消火栓按钮的红色启动指示灯亮，表明已向消防控制室发出了报警信息，火灾报警控制器在确认了消防水泵已启动运行后，就向消火栓按钮发出命令信号点亮绿色回答指示灯。 本按钮防爆类型为本质安全型，符合GB 3836.1-2010《爆炸性环境 第1部分：设备 通用要求》和GB 3836.4-2010《爆炸性环境 第4部分：由本质安全型“i”保护的设备》的有关规定，并取得了国家防爆产品检验机关颁发的产品防爆合格证书，主要应用于石油及化工等易燃、易爆场所。

二、J-SAM-GSTN9313(Ex)消火栓按钮产品特点

　　1.采用底座分离式结构设计，安装简单方便；先安装底壳，线路调试完成后再装主体进行开通调试。

　　2.消火栓按钮为可重复使用型，采用压下报警方式，按下后可用专用钥匙复位。

　　3.按下消火栓按钮按片，消火栓按钮提供的独立输出触点，可直接控制其它外部设备。

　　4.用微处理器实现对消防设备的控制，用数字信号与火灾报警控制器进行通信，工作稳定可靠，对电磁干扰有良好的抑制能力；由微处理器对运行情况进行监视，给出诊断信息。

　　5.编码型，可通过电子编码器设定。

三、J-SAM-GSTN9313(Ex)消火栓按钮技术参数

型号	J-SAM-GSTN9313(Ex)
工作电压	信号总线电压：总线24V   允许范围：16V～28V
工作电流	监视电流≤0.25mA  报警电流≤0.8mA
指示灯	红色启动指示灯，巡检时约3s闪亮一次，消火栓按钮按下时此灯点亮；绿色回答指示灯，消防水泵运行时此灯点亮
防爆标志	Ex ib IIC T6 Gb
防爆合格证号	CE16.2217
输出容量	额定DC30V/100mA无源输出触点信号，接触电阻≤100m
启动零件型式	可重复使用型
启动方式	人工按下按片
复位方式	用专用钥匙复位
线制	消火栓按钮与火灾报警控制器信号二总线连接
编码方式	电子编码方式，占用一个总线编码点，编码范围可在1～242之间任意设定
使用环境	温度：-10℃～+55℃ 相对湿度≤95%，不凝露
外形尺寸	95.4mm×98.4mm×52.5mm（含底壳）
外壳防护等级	IP43
壳体材料和颜色	防爆ABS，红色
重  量	约205g(含底壳)
安装孔距	60mm
执行标准	GB16806-2006、GB3836.1-2010、GB3836.4-2010

四、J-SAM-GSTN9313(Ex)消火栓按钮结构特征与工作原理

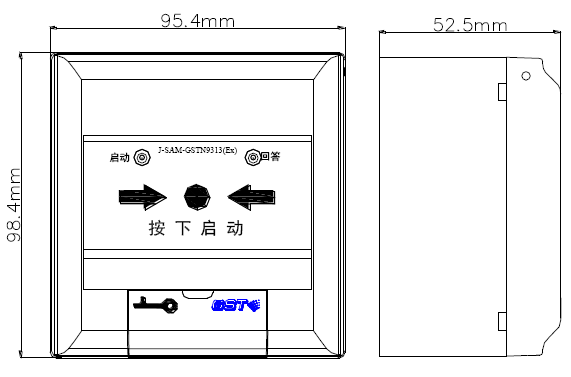

　　1.消火栓外形示意图如下图所示。

外形示意图

　　2.工作原理

　　本消火栓按钮采用按压报警方式，通过机械结构进行自锁，可减少人为误触发现象。消火栓按钮内置单片机，完成报警检测及与火灾报警控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息，地址码可通过本公司生产的GST-BMQ-1B或GST-BMQ-2电子编码器进行现场更改。

五、J-SAM-GSTN9313(Ex)消火栓按钮安装与接线

　　警告：安装设备之前，请切断回路的电源并确认全部底座已安装牢靠且每一个底座的连接线正确无误。

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。

　　2.消火栓按钮采用明装方式，分为进线管明装和进线管暗装：进线管暗装时只需拔下消火栓按钮，从底壳的进线孔中穿入电缆并接在相应端子上，再插好消火栓按钮即可安装好；进线管明装时只需拔下消火栓按钮，将底壳下端的敲落孔敲开，从敲落孔中穿入电缆并接在相应端子上，再插好消火栓按钮即可安装好；安装孔距为60mm。

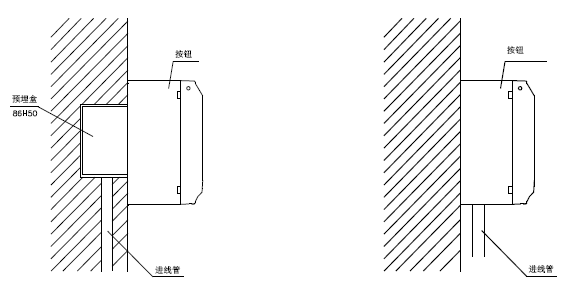

进线管装暗(左)明装(右)

　　3.消火栓端子示意图

端子示意图

　　端子说明：

　　Z1、Z2：接控制器二总线，无极性；

　　K1、K2：无源常开触点，用于直接启动外部设备；

　　4.电缆均选用截面积不小于1.0mm²的本安电缆，且电缆间分布电容不得大于0.083μF，分布电感不得大于4.2mH。
