  友情提醒J-SAM-GST9123消火栓按钮型号升级J-SAM-GST9123A,如有疑问请致电400-003-0119咨询!

 J-SAM-GST9123消火栓按钮情景展示J-SAM-GST9123消火栓按钮参数J-SAM-GST9123消火栓按钮特点J-SAM-GST9123消火栓按钮实拍

一、J-SAM-GST9123消火栓按纽概述

  海湾J-SAM-GST9123消火栓按钮表面装一按片,当启用消火栓时,可直接按下按片,此时消火栓按钮的红色启动指示灯亮,表明已向消防控制室发出了报警信息,火灾报警控制器在确认了消防水泵已启动运行后,就向消火栓按钮发出命令信号点亮绿色回答指示灯。

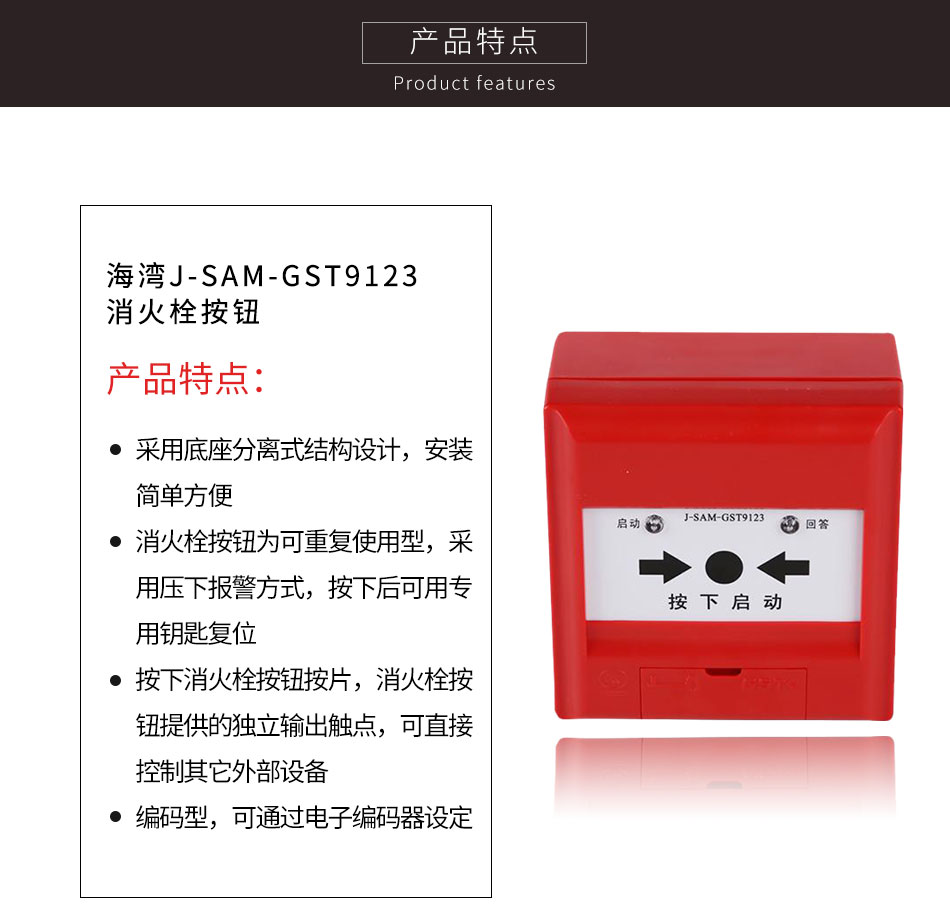

二、J-SAM-GST9123消火栓按纽特点

  1、采用底座分离式结构设计,安装简单方便;先安装底壳,线路调试完成后再装主体进行开通调试。

  2、消火栓按钮为可重复使用型,采用压下报警方式,按下后可用专用钥匙复位。

  3、按下消火栓按钮按片,消火栓按钮提供的独立输出触点,可直接控制其它外部设备。

  4、用微处理器实现对消防设备的控制,用数字信号与火灾报警控制器进行通信,工作稳定可靠,对电磁干扰有良好的抑制能力;由微处理器对运行情况进行监视,给出诊断信息。

  5、编码型,可通过电子编码器设定。

三、J-SAM-GST9123消火栓按纽技术特性

型号 J-SAM-GST9123
工作电压 信号总线电压:24V     允许范围:16V~28V
工作电流 监视电流≤0.8mA
报警电流≤2mA
输出容量 额定DC30V/100mA无源输出触点信号,接触电阻≤0.1
线制 消火栓按钮与火灾报警控制器信号二总线连接
编码方式 电子编码方式,占用一个总线编码点,编码范围可在1~242之间任意设定
启动零件型式 重复使用型
启动方式 人工按下按片
复位方式 用专用钥匙手动复位
指示灯 红色启动指示灯,巡检时闪亮(约3s闪亮一次),消火栓按钮按下时此灯点亮;绿色回答指示灯,消防水泵运行时此灯点亮
使用环境  温    度:-10℃~+55℃
 相对湿度:≤95%,不凝露
外形尺寸 95.4mm×98.4mm×52.5mm(含底壳)
外壳防护等级 IP43
壳体材料和颜色 ABS,红色
重量 约195g(含底壳)
安装孔距 60mm
执行标准 GB 16806-2006

四、J-SAM-GST9123消火栓按纽结构特征与工作原理

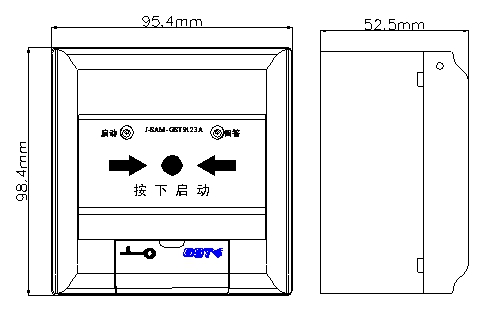

  1 J-SAM-GST9123消火栓按钮的外形示意图如图1所示。

外形示意图

  2、工作原理
J-SAM-GST9123消火栓按钮采用按压报警方式,通过机械结构进行自锁,可减少人为误触发现象。消火栓按钮内置单片机,完成报警检测及与火灾报警控制器通讯功能。单片机内含EEPROM用于存储地址码、设备类型等信息,地址码可通过海湾的GST-BMQ-1B或GST-BMQ-2电子编码器进行现场更改。

五、J-SAM-GST9123消火栓按纽现场接线摸拟图

J-SAM-GST9123消火栓按钮 J-SAM-GST9123消火栓按钮

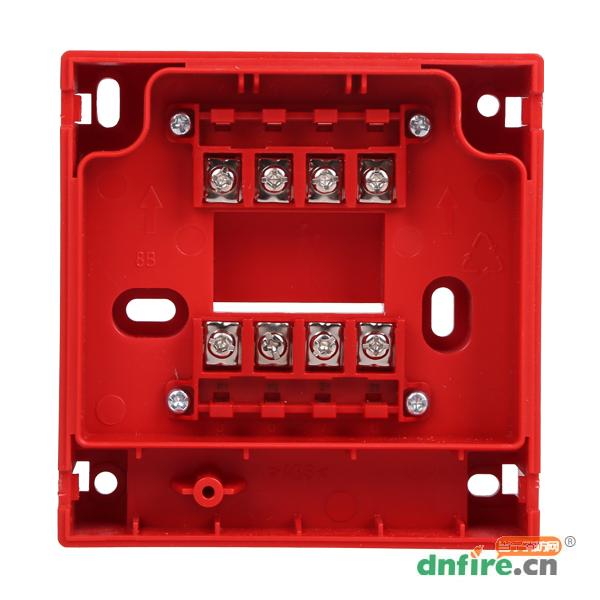

第一步:准备一根RVS线(信号总线),两根BV线(消火栓启泵线),此处以普通线缆代替。 第二步:将线路从J-SAM-GST9123消火栓按钮底座的穿线孔处穿过,将信号总线接在手动报警按钮的Z1、Z2接线端子上;将启泵线接在K1、K2(无源常开输出)接线端子上。
J-SAM-GST9123消火栓按钮 J-SAM-GST9123消火栓按钮
第三步:检查接线是否正确 第四步:按上J-SAM-GST9123消火栓按钮上盖,接线完成。

商品属性
[品牌] 海湾(GST)
[名称] 消火栓按钮
[工作电压] 信号总线电压:24V 允许范围:16V~28V
[工作电流] 监视电流≤0.8mA 报警电流≤2mA
[环境温度] -10℃~+55℃
[环境湿度] ≤95%,不结露
[使用类别] 通用
[触点输出] 无源输出
[线制] 四线制
[复位方式] 按钮复位
[工作湿度] ≤95%,不凝露
[执行标准] GB 16806-2006
[工作温度] -10℃~+55℃
[尺寸] 95.4mm×98.4mm×52.5mm(含底壳)
[防护等级] IP43
[重量] 约195g(含底壳)
[型号] J-SAM-GST9123
[别名] J-SAM-GST9123消火栓报警按钮
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。

全部评价(20)

    5

    2017-09-13 10:33:41

    匿名用户

    J-SAM-GST9123消火栓按钮工作之后,启泵K1-K2开关是电子开关吗?要是误接220V启泵会造成全部手动按钮启泵开关损坏吗?








    管理员:

    会烧坏消火栓按钮的,直流24V和交流220V不是一个电压等级了啊。

     匿名用户

    来自电脑端用户

    5

    2017-07-08 14:14:03

    匿名用户

    为什么回答灯常亮

    管理员:

    这需要了解现场的具体情况,如采购的是当宁消防网平台的,可以电话联系我们的技术服务人员,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2017-06-18 08:38:42

    匿名用户

    请问不用接线,怎样知道这款按钮的好坏呢。谢谢

    管理员:

    外观只能看瑕疵,性能好坏直接看是看不出来的。如果要确定好坏,那是需要接线测试的,即使用编码器也不能完全确定性能好坏。

     匿名用户

    来自电脑端用户

    5

    2017-03-24 22:26:27

    匿名用户

    有一个车间,它有4个(金鼎防爆)隔爆型消火栓按钮,总共有六个端子(24v,总线,反馈),如果我想用一个模块去带动它们,那应该用哪个模块呀?是8303输入输出模块吗?

    管理员:

    消火栓按钮是作为触发信号的,使用输入模块,8300.详细的可以电话咨询我们,电话400-003-0119

     匿名用户

    来自电脑端用户

    5

    2016-11-07 20:30:16

    匿名用户

    若需实现直接启泵,并点亮回答灯应该怎么操作接线

    管理员:

    9123是自回答的,如还有疑问可以电话联系一下我们的技术人员,电话400-003-0119.

     匿名用户

    来自电脑端用户

    5

    2016-07-16 11:32:05

    匿名用户

    请问这款消火栓按钮带电话插孔不

    管理员:

    您好,消火栓按钮是不带电话插孔的。手动报警按钮才有的带电话插孔。

     匿名用户

    来自电脑端用户

    5

    2015-05-27 20:46:03

    匿名用户

    现在的新规出来了还需要起泵线。不用的话可以用这款消报吗

    管理员:

    不用启泵线也是可以使用这款消火栓按钮的。如有疑问可以咨询我们的技术人员,联系电话页面上有的哦,亲^_^

     匿名用户

    来自电脑端用户

    5

    2014-12-08 11:47:11

    匿名用户

    海湾火栓按钮J-SAM-GST9123这个能报价吗 含税运吗?

    管理员:

    您好,J-SAM-GST9123消火栓按钮的报价等信息请联系在线客服或直接致电400-003-0119,谢谢~

     匿名用户

    来自电脑端用户

    5

    2014-03-20 15:17:49

    匿名用户

    需直接起泵的可以用GST9123吗?

    管理员:

    您好,是可以的,GST9123也是消火栓按钮,与GST9124的区别是线制不同。感谢您对当宁消防网的关注与支持,谢谢!

     匿名用户

    来自电脑端用户

    5

    2014-03-20 15:13:26

    匿名用户

    GST9123与GST9124有什么区别?资料上面是前者2线制不直接起泵,后者6线制直接起泵。请详解

    管理员:

    您好,GST9123以及9124都可以直接起泵的,他们的区别就是接线线制的不同,电灯原理有些区别。感谢您对当宁消防网的关注与支持,谢谢
