友情提醒：J-SAM-GST9124消火栓按纽已停产，其替代产品为J-SAM-GST9124A
一、J-SAM-GST9124消火栓按纽概述：
J-SAM-GST9124消火栓按钮(以下简称按钮)通常安装在消火栓箱内，当人工确认发生火灾后，按下此按钮，即可启动消防水泵，同时向火灾报警控制器发出报警信号，火灾报警控制器接收到报警信号，将显示出按钮的编码号，并发出报警声响。本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。
二、J-SAM-GST9124消火栓按纽特点：
1.采用拔插式结构设计，安装调试简单方便。
2.按下按片，按钮提供有源输出触点，可直接控制其它外部设备。
3.按钮上的按片在按下后可用专用工具复位。
4.地址码为电子编码，可现场改写。
1.工作电压：
信号总线电压：24V 允许范围：16V~28V
电源总线电压：DC24V 允许范围：DC20V~DC28V
2.工作电流：
监视电流≤0.5mA
报警电流≤5mA
3.输出容量：额定DC24V/100mA无源输出触点信号，接触电阻≤100m
4.启动方式：人工按下按片
5.启动零件型式：重复使用型
6.复位方式：用专用钥匙手动复位
7.指示灯：启动，红色，按钮按下时此灯点亮；回答，绿色，消防水泵运行时此灯点亮，巡检时闪亮（约3s闪亮一次）
8.编码方式：电子编码，编码范围在1~242之间任意设定
9.线制：与火灾报警控制器采用两总线连接，与电源采用两线连接，与消防泵采用三线制连接（一根DC24V有源输出线，一根回答输入线，一根公共地）
10.使用环境：
温 度：-10℃～+55℃
相对湿度≤95%，不凝露
11.外形尺寸：95.4mm×98.4mm×60mm (含底壳）
12.外壳防护等级：IP65
13.壳体材料和颜色：ABS，红色
14.重量：221g(含底壳）
15.安装孔距：60mm
16.执行标准：GB 16806-2006
四、J-SAM-GST9124结构特征与工作原理：

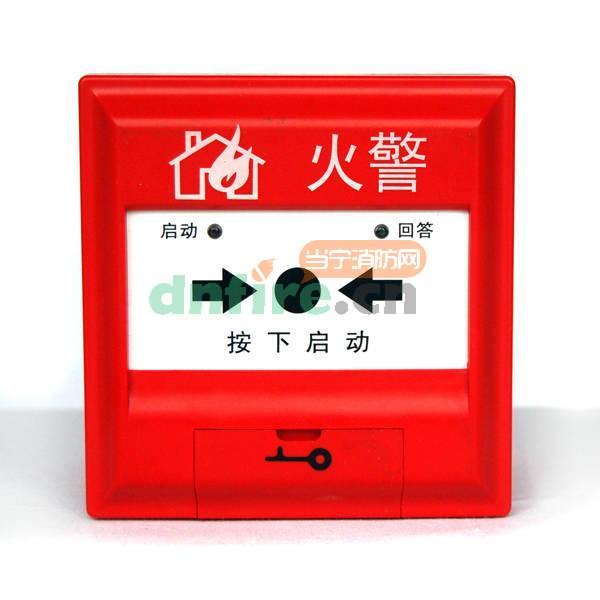

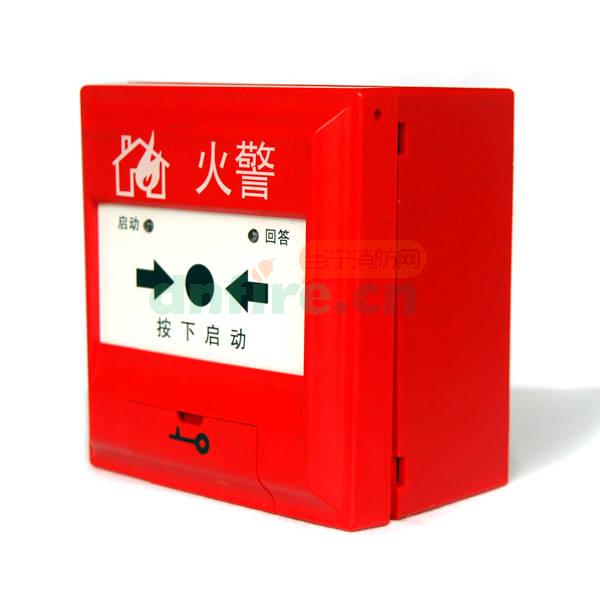

1. J-SAM-GST9124按钮的外形示意图如图1所示。
2.工作原理
J-SAM-GST9124消火栓按钮为减少总线功耗，采用四线制，需单独提供DC24V电源，单片机对24V电源进行监测，当电源掉电后，将发出故障信号，通过总线传送给火灾报警控制器。按钮按下时提供DC24V有源输出，用于控制现场设备的启动，需现场设备提供一无源常开触点作回答信号。为使启动和回答信号独立于火灾报警控制器，需外接DC24V电源，火灾报警控制器只起监控作用。
五、J-SAM-GST9124消火栓按钮结构特征、安装与布线

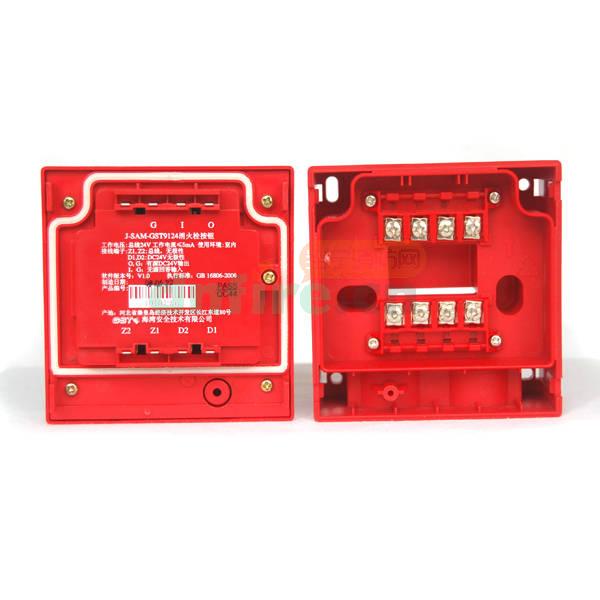

外形尺寸及结构与J-SAM-GST9123型消火栓按钮相同，安装方法也相同，J-SAM-GST9124消火
栓按钮对外接线端子示意图如图
其中：
Z1、Z2：接控制器信号总线，无极性
V+、G： 24VDC 电源输入端，有极性；24VDC 由泵控制箱提供时不用
COM： DC24V 启泵信号输出端
I：无源常开触点回答信号输入端
COM、NO: 输出常开触点信号，额定容量24VDC/100mA
布线要求：信号线Z1、Z2 采用阻燃RVS 型双绞线，截面积≥1.0mm2；其它采用BV 线或RVS
线，截面积≥1.0mm2。
1.5.4 应用方法
J-SAM-GST9124 消火栓按钮可以采用多线制方式直接启动消防泵，启泵电源由泵控制箱提供并
仅将24V 正极线接到按钮的V+端。此时如果按下按钮则COM 端子输出DC24V 电压信号，同时总线上
报按钮动作；泵控制箱上的无源动作触点信号通过I 端返馈致按钮，可以点亮按钮上的绿色回答指
示灯。
应用示意图如图
点击查看更多消火栓按钮，技术报价咨询请联系电话400-928-6119
1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照
http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您
点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；
当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！
服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！
注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！
权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。
关于我们
当宁消防网提供的商品保证正品，并提供正规的增值税发票，货物从发出之日起，质保一年，请放心购买。
关于发票
发票说明：当宁消防网所售商品均可提供正规发票。
发票抬头：发票抬头不能为空，您可在下单时，在“备注”处填写您本人/他人的名字或公司名称，发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误，恕不能提供发票重开服务，敬请谅解。
签收提醒
为了您的权益能够得到有效的保障，请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收，并建议您尽量不要委托他人代为签收，若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为，则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下，若您的产品出现质量问题，只需提供当时购买的订单号，从产品发出之日起，一年内享受当宁消防免费的售后维修服务（配件除外、运费各半）。
特别提醒：
由于本店所售产品为工业品，一旦售出，概不退换，请购买前确认好型号，如确为产品本身质量问题，自签收之日起，在保证产品包装完好不影响二次销售的情况下，可申请退换货，谢谢您的支持！
自产品发出之日起1年内，如遇产品质量问题，请您联系客服处理，经技术确认后，为您作维修处理（运费各半）。
【注意事项】
1.由于本店发错产品，返回运费由我们承担。
2.当宁所售均为全新品，为保护消费者利益，以下情况视为影响二次销售：
1）物品上出现划痕、裂缝；
2）物品上包装破损或已通电使用；
3）密封产品原包装打开；
4）其他可能影响二次销售的；
3.以下情况不予以办理维修：
1）过保产品（超过保质期的产品）；
2）人为损坏；
3）非我店售出产品；
4）经鉴定无法维修；
4.请在里面放置一张纸条，上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
APP下载
发布询价单
问匿名用户评论等级：
你好只有起泵跟回灯怎么接线
答管理员：
按照新规范，消火栓按钮可以不直接启泵了。详细接线如还有问题可以电话咨询我们的技术人员400-003-0119
2017-07-19 04:41:02
问匿名用户评论等级：
消火栓按钮需要几根呀
答管理员：
现在可以只做信号线了，不需要直接起泵了。
2017-05-18 21:24:16
问匿名用户评论等级：
只有信号线，回答灯也亮？怎么解除？
答管理员：
反馈信号是接线的。复位即可。如还有疑问可以电话联系我们的技术人员为你解答J-SAM-GST9124的问题。
2016-10-12 19:59:12
问匿名用户评论等级：
那消防泵控制柜和总线联动控制器之间采用几线制接线
答管理员：
您好，消防泵控制柜和总线联动控制器之间采用多线制联动，3根线，感谢您对当宁消防网的关注！
2015-01-20 09:04:57
问匿名用户评论等级：
消火栓按钮和消防泵控制柜之间能用四线连接吗
答管理员：
您好，消火栓按钮和消防泵控制柜之间的链接只需要三根线就够了，用不了四根线，感谢您对当宁消防网的关注！
2015-01-19 15:09:00
问匿名用户评论等级：
J-SAM-GST9124消火栓按钮是不是需要布一根双角线 和5根硬单线？
答管理员：
您好，按照您所讲的这也布线也是可以的，感谢您对当宁消防网的关注与支持！
2014-03-21 11:58:42
问匿名用户评论等级：
在这几个端子中G有什么作用什么时候才能用到啊
答管理员：
您好！G为负极端子，谢谢！
2013-08-13 05:22:22
问匿名用户评论等级：
这款消火栓按钮很小巧，精致，是正品哦
答管理员：
是的！当宁的产品质量您就放一百个心！
2013-01-17 19:15:57
问匿名用户评论等级：
几线制的？
答管理员：
本按钮具有DC24V有源输出和现场设备无源回答输入，采用三线制与设备连接，可完成对设备的启动及监视功能，此方式可独立于火灾报警控制器。
2012-10-26 21:33:08
