一、SL-5203总线联动控制盘(16路)概述

　　SL-5203总线联动控制盘(16路)配合SL-M5000系列控制器使用，手动操作键盘进行一对一直观的控制，并通过总线实现对设备的联动控制，提高了操作控制的直接性。使用首安SL-5203总线联动控制盘时，无须对现场布线及机柜内部接线做任何改动，即不须在联动盘与被控设备间做任何连线，通过二总线即可完成对总线联动设备的控制(用在需要快速启动、准确启动的设备控制上；用于特别强调启动的设备控制上；该盘最方便用在改造的工程中)。若要进行手动操作时，通过SL-5203盘上的按钮可直接对被控设备发出命令进行控制。被控设备的启动和停止是由控制器总线所接的输出(控制)模块来实现的。每块总线联动盘可以控制16路输出。

二、SL-5203总线联动控制盘特性

　　(1)总线联动控制。
(2)开机时和运行后接受控制器自检。
(3)每总线联动控制盘控制16路输出。
(4)与SL-M5000系列控制器通过CAN总线连接。

三、首安SL-5203总线联动控制盘主要技术指标

型号	SL-5203
类型	总线联动控制盘(16路)
工作电压	DC24V
工作电流	静态电流＜200mA
工作环境温度	0～45℃
工作环境相对湿度	≤95％RH(40±2℃)
储存温度	不低于-40℃
安装方式	入柜
面板尺寸	132.5mm×482.5mm(3U)
重量	4±0.1kg

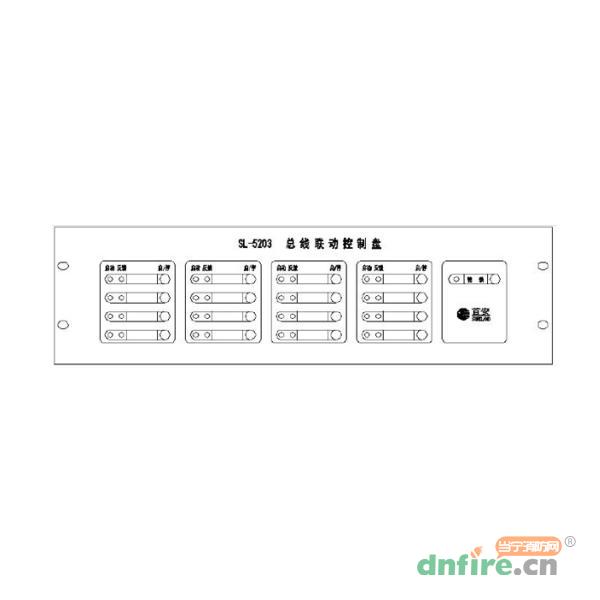

四、SL-5203总线联动控制盘外形与结构尺寸图

SL-5203总线联动控制盘外形与结构尺寸图

五、SL-5203总线联动控制盘接线方式

　　SL-5203总线联动控制盘没有对外接线。
每个SL-5203总线联动控制盘只有一块SL-5203主板，SL-5203主板通过CAN总线与控制器的相应接口之间进行连接，从而实现总线逻辑联动控制。

六、SL-5203总线联动控制盘说明

　　(1)SL-5203盘在一般情况下，每路控制一台相应的被控设备。
(2)在该盘正常工作状态下，按下“键锁”，键锁指示灯(绿色)熄灭，表示该盘盘面的按键处于可操作状态，可启、停盘面的16路控制输出模块。
(3)SL-5203盘的复位
SL-5203盘运行后，如果主控制器复位，那么SL-5203盘也随之复位，消除原来所有信息。
(4)SL-5203盘的自检
SL-5203盘在开机时接受控制器自检，在运行后，如果主控制器自检，那么SL-5203盘也随之自检，自检后保留原来所有信息。
