一、TX3502总线操作盘产品概述

　　TX3502(64点)总线操作盘实际是TX3016、TX3032火灾报警控制器上联动单元的扩展，以下简称操作盘。TX3502操作盘通过RS485通讯接口与TX3016、TX3032系列火灾报警控制器配接，用该操作盘上的启动按键对联动设备进行手动控制。

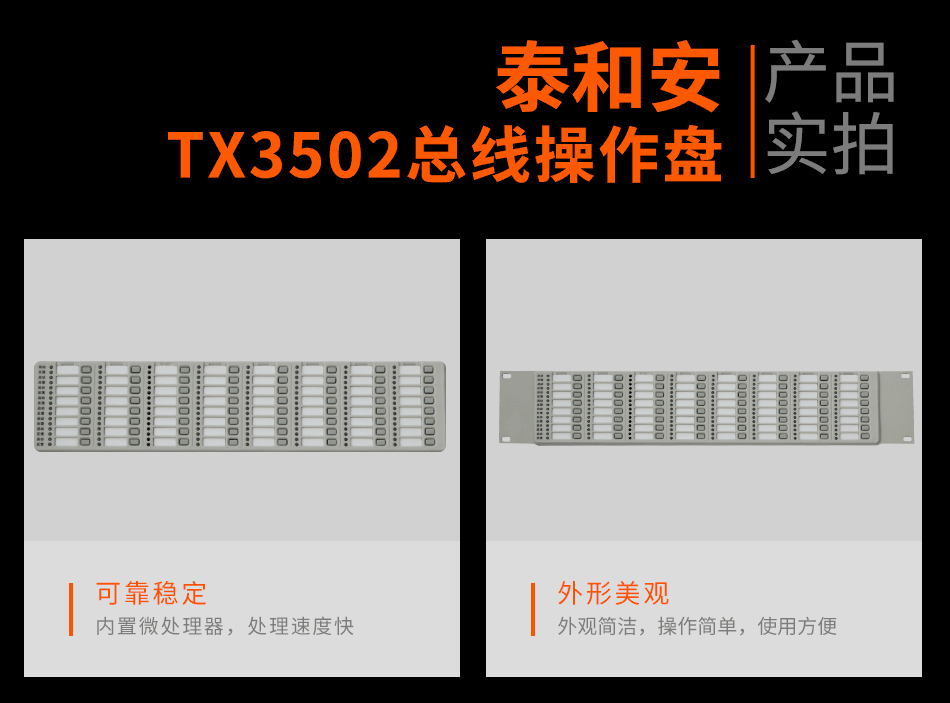

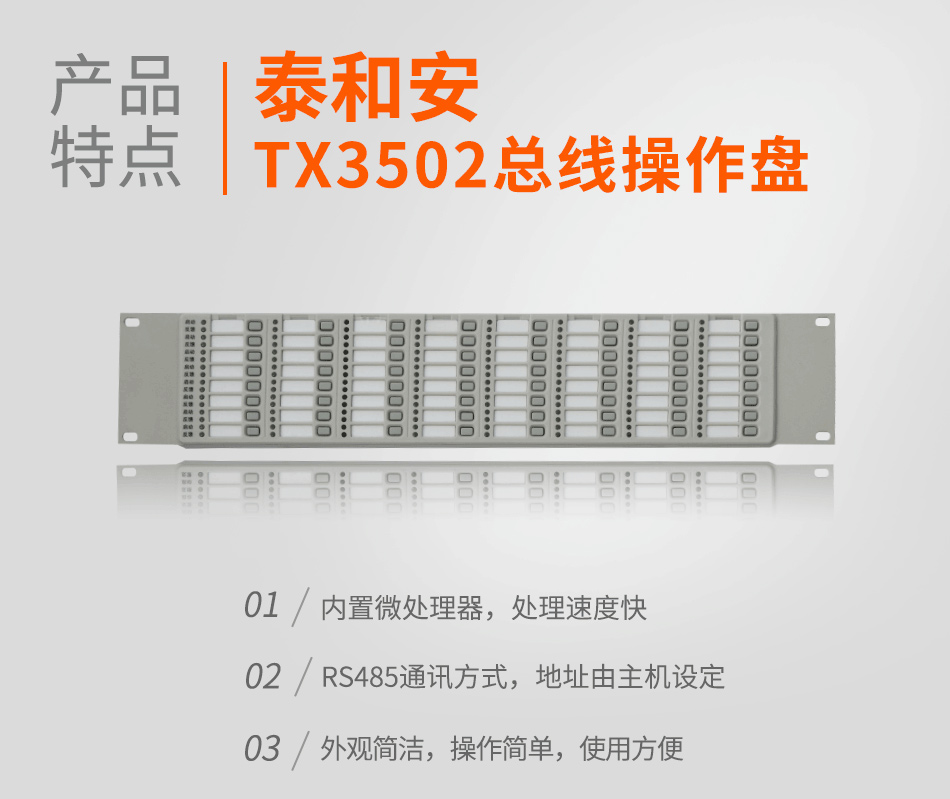

二、TX3502总线操作盘产品特点

　　●内置微处理器，处理速度快；

　　●RS485通讯方式，地址由主机设定；

　　●外观简洁，操作简单，使用方便。

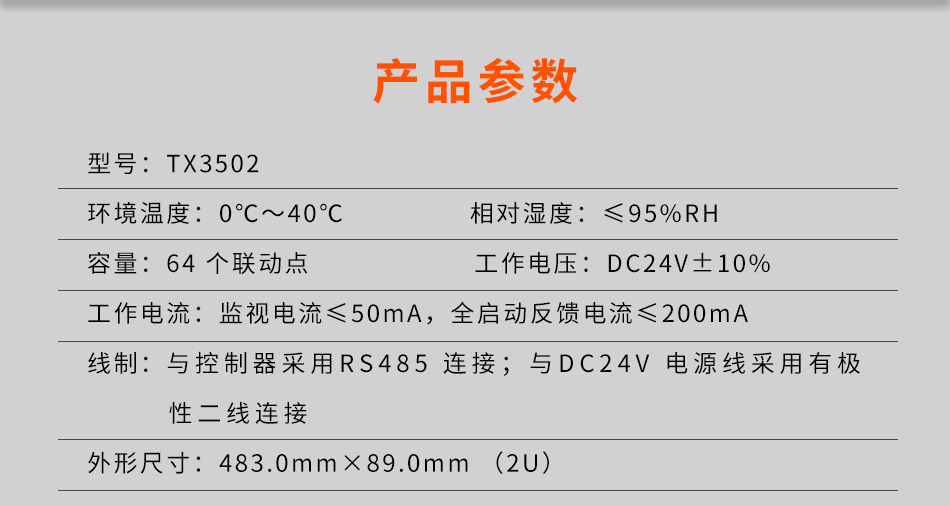

三、TX3502总线操作盘基本参数

型号	TX3502
容量	64 个联动点
工作电压	DC24V±10%
工作电流	监视电流≤50mA，全启动反馈电流≤200mA
工作环境	温度0℃～40℃，相对湿度≤95%RH
线制	与控制器采用RS485 连接；与DC24V 电源线采用有极性二线连接

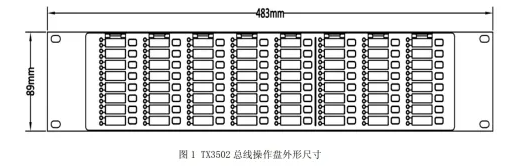

外形尺寸	483.0mm×89.0mm （2U）

四、TX3502总线操作盘布线要求

　　1、RS485线采用RVS双绞线，截面积≥1.0mm2；

　　2、电源线采用截面积≥1.5mm2的阻燃线；

　　3、导线应有颜色标识，以防接错。

　　4、接线示意图如图所示：

TX3502总线操作盘接线示意图

1、如您在购物过程中遇到配送、支付、售后、购买等问题，请您参照 http://www.dnfire.cn/article-39.html 或发送邮件至webmaster@dangning.cn，我司客服会为您妥善处理；
2、JTY-GM-GST9611点型光电感烟火灾探测器的产品问题，请您点击进入；
3、关于JTY-GM-GST9611点型光电感烟火灾探测器安装使用调试等问题，欢迎您来消防百事通的相关问题频道与网友讨论交流或咨询管理员；

当宁消防网提醒您在收到货物时要对货物的外包装进行检查，如果因运输过程中包装有破损、开裂、雨淋等问题，您可以拒绝签收！

服务承诺
当宁消防承诺：所售商品都是正品行货，我们将严格按照国家三包政策，针对所售品履行保修、换货和退货的义务。企业客户在提供《一般纳税人证书》、《营业执照》、《税务登记证》、《开户许可证》四类证件复印件后，可由当宁消防开具增值税发票。开好后，会以快递方式给您寄出。产品下单付款后，当宁消防物流部门会尽快发货，十五个工作日内将货物发出，特殊商品除外。我们还为您提供具有竞争力的商品价格和运费政策，请您放心购买！

注：因厂家会在没有任何提前通知的情况下更改产品包装、产地或者一些附件，本司不能确保客户收到的货物与当宁消防网图片、产地、附件说明完全一致。只能确保为原厂正货！并且保证与当时市场上同样产品一致。若当宁消防网没有及时更新，请大家谅解！

权利声明
当宁消防网上的所有商品信息、产品图片、购买评价等内容，是当宁消防网重要的经营资源，未经许可，禁止非法转载使用。

商品属性
[品牌]	泰和安
[型号]	TX3502
[类型]	总线操作盘
[工作电源]	DC24V±10%
[工作电流]	监视电流≤50mA，全启动反馈电流≤200mA
[环境温度]	0℃～40℃
[环境湿度]	≤95%，不结露
[尺寸]	483.0mm×89.0mm （2U）
