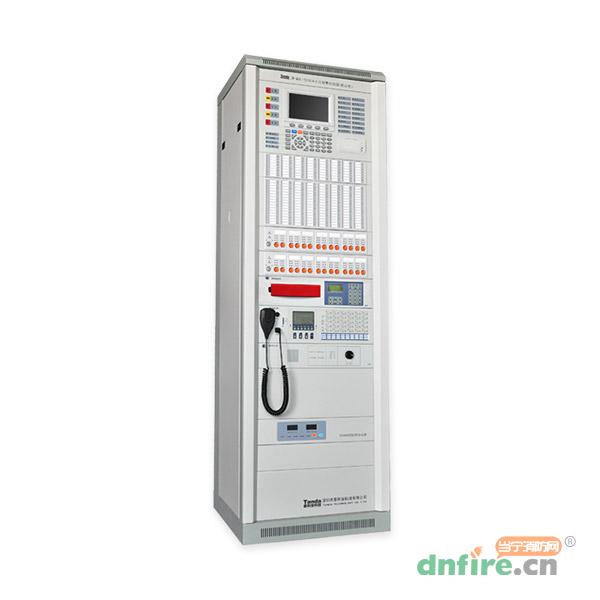

JB-QGL-TX3016A火灾报警控制器(联动型)
不同点位回路数产品价格不同
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥54000.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 泰和安
进入品牌页
关注
类似产品
 JTY-GM-LA1550点型光电感烟火...
 TX3932手持电子编码器
 TX3213输出模块

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

 常用操作功能视频

JB-QGL-TX3016A火灾报警控制器(联动型)参数JB-QGL-TX3016A火灾报警控制器(联动型)参数JB-QGL-TX3016A火灾报警控制器(联动型)显示面板JB-QGL-TX3016A火灾报警控制器(联动型)特点JB-QGL-TX3016A火灾报警控制器(联动型)实拍图



一、JB-QGL-TX3016A火灾报警控制器(联动型)产品概述

  JB-QGL-TX3016A(柜式)控制器采用两总线控制方式,16回路标准设计,每回路最大242个总线部件位点。可连接泰和安公司电子编码、遥控编码的T3系列智能型探测器、手动报警按钮、输入模块、输入/输出模块、火灾显示盘等现场外部器件。

  控制器配置有一个128点“总线联动操作键”和6点“直接启动操作键”,接线少、可靠性高;窗口化、汉字菜单式操作界面;灵活的模块化结构和多种功能配置选择;配有智能化联动操作盘;具备对控制模块全面的自检功能;采用二次码编程方式,编程简单、快捷。控制器具有联网功能,可与我司多回路列控制器进行联网,可设置为区域机或者集中机

二、JB-QGL-TX3016A火灾报警控制器产品技术参数

信号 JB-QGL-TX3016A
主电电源 交流220V (187V~242V)
备用电池 12V/24AH 铅酸电池4 节
液晶屏规格 7 寸TFT 液晶屏800×480
容量 最大回路数:16 个每回路的部件数:242 点
温度 0℃~+42℃
相对湿度 ≤95%RH,不凝露
外形尺寸 550.0mm×480.0mm×1715.0mm

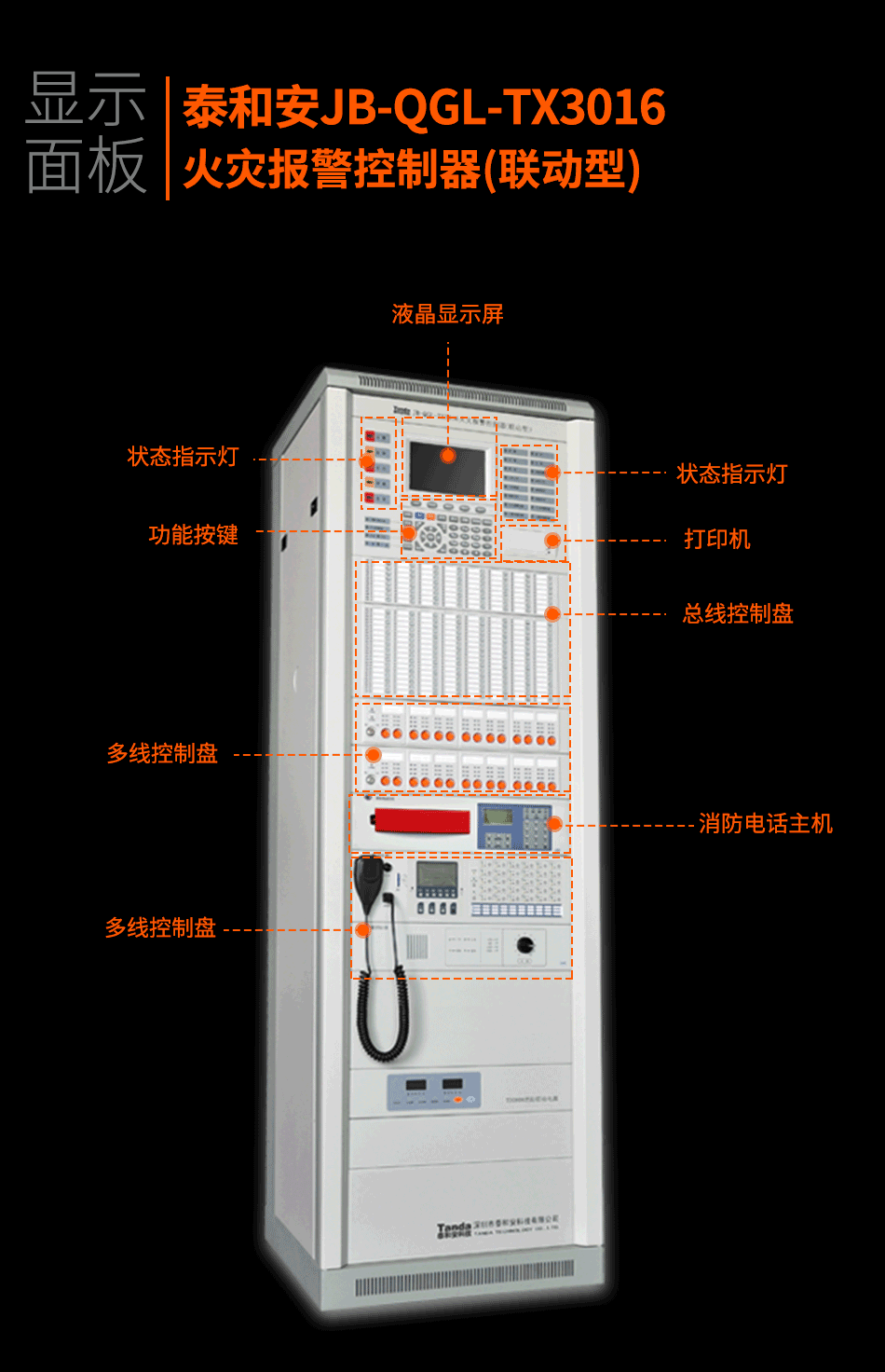

三、JB-QGL-TX3016A火灾报警控制器外观结构示意图

  JB-QGL-TX3016A火灾报警控制器(联动型)外观结构示意图如图所示(以实物为准):

JB-QGL-TX3016A火灾报警控制器(联动型)

JB-QGL-TX3016A 火灾报警控制器面板示意图

四、JB-QGL-TX3016A火灾报警控制器外部接线端子

JB-QGL-TX3016A火灾报警控制器(联动型)

JB-QGL-TX3016A火灾报警控制器外部接线端

  1、多线盘01~06:直接启动操作盘为有源常开输出端子,启动时闭合接+24V(每个点最大输出电流200mA);

  2、多线盘I1~I6:直接启动操作盘反馈端子,无源输入,不用时接接入4.7K电阻;

  3、多线盘COM1~COM6:直控点输入输出公共端;

  4、(监控点启动输出)HJ:火警传输设备为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);不用时接接入10K电阻;

  5、(监控点启动输出)SG:声光警报器为有源常开输出端子,启动时闭合接+24V(最大输出电流100mA);

  6、不用时接接入10K电阻;

  7、(监控点启动输出)COM:火警传输设备和声光警报器的公共接线端子;

  8、Z1、Z2:无极性二总线端子。

  9、24V+、24V-:24V联动电源输出;

  10、USB接口:系统或调试人员传输设备安装位置、联动逻辑等配置信息;

  11、串口接口:用于连接CRT;

  12、485通讯:预留(程序增加此功能,此端子才能用);

  注意:连线时,任何设备的通信线A口接A口,B口接B口,请勿接反,否则系统将无法通讯。

  13、CAN通讯:主、分机通讯接口端子。

  注意:连线时,任何设备的通信线L口接L口,H口接H口,请勿接反,否则系统将无法通讯。

商品属性
[型号] JB-QGL-TX3016A
[品牌] 泰和安
[显示屏规格] 7 寸TFT 液晶屏800×480
[环境温度] 0℃~+42℃
[环境湿度] ≤95%,不结露
[尺寸] 550.0mm×480.0mm×1715.0mm
关于我们
当宁消防网提供的商品保证正品,并提供正规的增值税发票,货物从发出之日起,质保一年,请放心购买。
关于发票
发票说明:当宁消防网所售商品均可提供正规发票。
发票抬头:发票抬头不能为空,您可在下单时,在“备注”处填写您本人/他人的名字或公司名称,发票一旦开出即不可更改、退换。如因客户原因导致的发票抬头错误,恕不能提供发票重开服务,敬请谅解。
签收提醒
为了您的权益能够得到有效的保障,请您在签售货物时务必对商品的型号、数量和外观等内容进行核对验收,并建议您尽量不要委托他人代为签收,若由他人代为签收商品且在没有配送人员在场的情况下发生的验货行为,则视为您所订购商品及包装无任何问题。
退换货
在保证产品包装保存完好、配件、合格证、发票齐全的前提下,若您的产品出现质量问题,只需提供当时购买的订单号,从产品发出之日起,一年内享受当宁消防免费的售后维修服务(配件除外、运费各半)。
特别提醒:
由于本店所售产品为工业品,一旦售出,概不退换,请购买前确认好型号,如确为产品本身质量问题,自签收之日起,在保证产品包装完好不影响二次销售的情况下,可申请退换货,谢谢您的支持!
自产品发出之日起1年内,如遇产品质量问题,请您联系客服处理,经技术确认后,为您作维修处理(运费各半)。
【注意事项】
1.由于本店发错产品,返回运费由我们承担。
2.当宁所售均为全新品,为保护消费者利益,以下情况视为影响二次销售:
1)物品上出现划痕、裂缝;
2)物品上包装破损或已通电使用;
3)密封产品原包装打开;
4)其他可能影响二次销售的;
3.以下情况不予以办理维修:
1)过保产品(超过保质期的产品);
2)人为损坏;
3)非我店售出产品;
4)经鉴定无法维修;
4.请在里面放置一张纸条,上面写清楚故障描述、订单号、原收件人的姓名、电话、收货地址以及寄回物品清单。
相关搭配

全部评价(5)

    匿名用户评论等级: 5

    此型号的主机的使用说明可以分享一份不?谢谢!

    管理员:

    电脑端的话,说明书页面登录就可以直接下载了。如果是手机,可以下载消防百事通APP,文库里搜TX3016A就可以找到这说明书了,APP可以直接下载说明书的。如果在线看,这页面的说明书点击可以直接在线阅读。

    2022-08-12 14:35:23

    匿名用户评论等级: 5

    不要的点位怎么删除呢

    管理员:

    点位在设计图纸中是有的,不能因为故障或者误报擅自删除点位。万一那位置火灾火灾可能会出问题,需要承担责任的哦。应该让维保单位处理,看是不是需要更换设备或者线路问题解决。

    2021-02-23 18:28:23

    匿名用户评论等级: 5

    这个型号说明书发一下。

    2019-08-13 10:39:28

    匿名用户评论等级: 5

    我这台老是显示故障问题,求高手解决

    管理员:

    可以电话咨询,电话400-928-6119

    2018-04-22 10:45:43

    匿名用户评论等级: 5

    操作复杂吗?

    管理员:

    基础操作是不复杂的,项目完成后也是会培训的。

    2018-04-18 06:50:05
