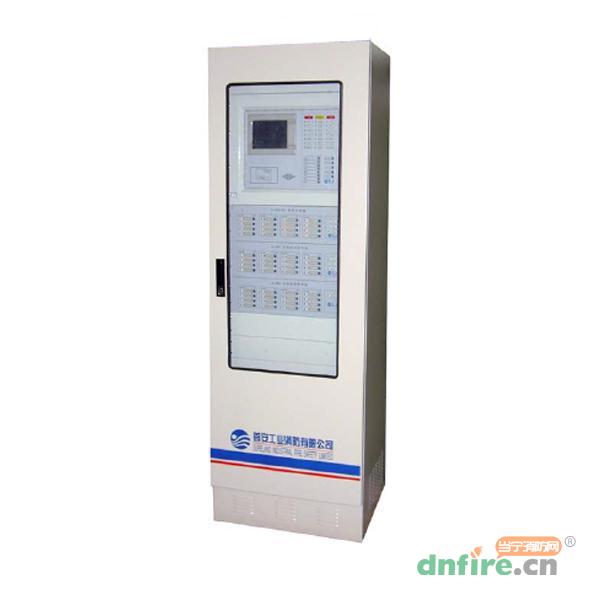

JB-TG-SL-M5000柜式火灾报警控制器(联动型)
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价    ¥0.0元
价       格:
市场价    待询价
购买方式:
产品热度:
好评
度:
QQ:65890257
  • 首安
进入品牌页
关注
类似产品
 JTW-LD-SL-D1000A不可恢复...
 JB-QBZL-GK652B气体灭火控制...

详情介绍

属性参数

文章资料

图片(0)

视频(0)

咨询评价

售后保障

年中大促

 JB-TG-SL-
M5000柜式火灾报警控制器(联动型)

一、JB-TG-SL-M5000柜式火灾报警控制器(联动型)概述

  JB-TG-SL-M5000火灾报警控制器是中英文液晶显示智能型火灾报警控制器。首安JB-TG-SL-M5000火灾报警控制器采用多处理器工作方式 ,既可以单独使用,也可以实现多机无主从方式组成对等网络,相互实现冗余备份。满足GB4717-2005《火灾报警控制器》和GB16806-2006《消防联动控制系统 》国家标准。JB-TG-SL-M5000消防报警主机集报警及联动控制于一体,广泛应用于冶金、电力、石化、电讯、民用建筑场所等。

二、JB-TG-SL-M5000柜式火灾报警控制器特性

  (1)采用无主从方式的对等网络,每台控制器可显示网络内所有设备工作情况。
(2)触摸屏操作,一目了然,菜单选择,方便直观,信息丰富,操作简便。
(3)采用CANBus通讯方式,通讯稳定可靠。
(4)回路采用非屏蔽双绞线,最远1000米。
(5)全中/英文(中、英文显示可切换)液晶屏显示主要信息与内容,指示灯指示关键状态。
(6)回路卡配置:配置2块回路卡,可全部或分别采用首安或者盛赛尔等现场总线设备;每个回路可接198个智能探测器、智能模块。
(7)通讯接口:
a.标准RS232通讯接口,可与CRT或其它楼宇设备相联接;
b.标准CANBus接口,通过SL-5602通讯转换模块控制器之间组网;
c.标准的EtherNet网络RJ45接口,采用标准TCP/IP通讯协议,可以直接和其它智能网络相联。
(8)通过Internet实现远程监控。
(9)采用模块化电源设计,相互隔离,减低单路电源负载,提高主机整体性能,使工作更稳定。
(10)简易方式中文二次编址。
(11)报警灵活阈值设定。
(12)外部设备可通过总线直接控制,也可通过多线手动盘控制。
(13)采用回路短路保护和电源短路保护。
(14)可任意采用主机和笔记本方式进行设置。
(15)具有黑匣子功能,存贮火警、故障、反馈等类信息各1000条。

三、JB-TG-SL-M5000火灾报警控制器主要技术指标

型号 JB-TG-SL-M5000
主电源电压 AC220V±15%50Hz
回路输出电压 DC15~20V
联动输出 24V/20A(入柜)
回路数量 4~8路
直接输出接点数 6组
最大总线设备 见系统容量
最大回路输出电流 200mA(满载典型值130mA)
静态功耗 60W
保护措施 有回路短路保护、电源短路保护
工作环境温度 0~40℃
工作环境相对湿度 ≤95%RH(40±2℃)
储存温度 不低于-40℃
布线要求 回路最大长度1000m
布线要求 二总线与联动总线采用截面积≥1.5mm2的双 绞线
布线要求 DC24V采用双绞线或BV型导线
安装方式 壁挂/入柜9U(1U=44.45mm)
备用电池 12V/24AH电池(两块)
外形尺寸 控制器9U
重量 (柜式)控制器80±0.1kg

四、JB-TG-SL-M5000柜式火灾报警控制器系统容量

  (1)回路卡数(单台):
回路卡2块
(2)探测回路数和容量(单台):
4~8个回路,每个回路99+99个
(3)联动控制盘(单机配置各盘1块):
a.多线联动控制盘SL-5201:0-32块
b.总线联动控制盘SL-5203:0-32块
c.PLC联动控制盘SL-5205:0-32块
整个系统联动控制盘总数不能超过64块
说明:标准柜体尺寸600*500*1860,由于柜体尺寸的限制,单机容量最大8回路、除有6组多线直接输出触点外,另可接多线制联动控制盘SL-5201一块(16路带线路检测、3U插箱)、PLC联动控制盘SL-5205一块(16路带线路检测、3U插箱)、及总线制联动控制盘SL-5203一块(16路、3U插箱)。控制器外供电源容量为24VDC/20A。

五、首安JB-TG-SL-M5000柜式消防报警主机外形结构图

JB-TG-SL-M5000柜式消防报警
主机控制器外形结构图

JB-TG-SL-M5000柜式消防报警主机外形结构图

六、JB-TG-SL-M5000火灾报警控制器插件结构图

 JB-TG-SL-M5000火灾报
警控制器插件结构图

JB-TG-SL-M5000火灾报警控制器插件结构图

七、JB-TG-SL-M5000消防报警主机面板布置图

JB-TG-SL-M5000柜式火灾报警控制器(联动型)

JB-TG-SL-M5000消防报警主机面板布置图

八、JB-TG-SL-M5000柜式火灾报警控制器系统框图

JB-TG-SL-M5000柜式火灾报警控制器系统框图

JB-TG-SL-M5000柜式火灾报警控制器系统框图

九、JB-TG-SL-M5000火灾报警控制器端子图与接线方式

JB-TG-SL-M5000火灾报警控制器端子图与接线方式

JB-TG-SL-M5000火灾报警控制器端子图与接线方式

  (1)24V+、24V-:联动24V。
(2)CH2、CL2:外部CAN总线。
(3)回路总线:TC0+、TC0-;TC1+、TC1-;TC2+、TC2-;TC3+、TC3-; TC4+、TC4-;TC5+、TC5-;TC6+、TC6-;TC7+、TC7-。
(4)八路多线盘输出:QD1+、QD1-、HD1+;QD2+、QD2-、HD2+;QD3+、 QD3-、HD3+;QD4+、QD4-、HD4+;QD5+、QD5-、HD5+;QD6+、QD6-、HD6+; QD7+、QD7-、HD7+;QD8+、QD8-、HD8+。

十、JB-TG-SL-M5000火灾报警控制器布线要求

  (1)机内端子配线:所有引入线均剥开0.5cm,挂锡或用接线卡后接入端子。
(2)信号二总线:铜导线截面积≥1.5平方毫米的双绞线或屏蔽双绞线。回路导线总电阻<50Ω,否则应考虑增大导线截面积。
(3)DC24V联动电源线:铜导线截面积≥1.0平方毫米,双绞线或ZR-BV导线,且回路导线总压降≤3V,否则应考虑增大导线截面积。
(4)穿管要求:信号二总线应单独穿入金属管中,严禁与动力线、照明线、交流线、视频线或广播线等穿入同一管中。
(5)电缆竖井(沟)内的布线要求:信号二总线在电缆竖井(沟)也应单独穿管或在金属线槽内敷设。要求尽量远离动力、照明等强电及视频线,其平行间距应大于500毫米。
(6)接头的处理:所有的连线接头都应焊接或压接,并用绝缘套管密封,防止短路和漏电。

商品属性
[型号] JB-TG-SL-M5000柜式火灾报警控制器
[名称] 柜式火灾报警控制器
[品牌] 首安
[安装方式] 柜式
[系统型式] 联动型
