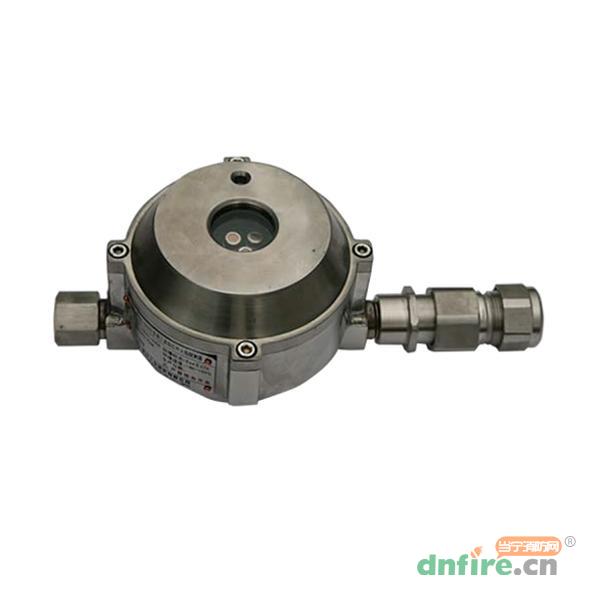

JTGB-HW-SL-D603点型红外火焰探测器
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
QQ:65890257
类似产品
 A710/IR3三波段红外火焰探测器
 A710/IR2双波长红外火焰探测器
 JTW-LD-SL-D1000A不可恢复...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

一、JTGB-HW-SL-D603点型红外火焰探测器概述

  JTGB-HW-SL-D603点型红外火焰探测器属于防爆智能型火灾探测设备,它运用了先进的多红外传感技术(MIR),使用三只具有窄带滤波的不同波长的红外传感器,其中一只传感器工作在反映火焰信息的中心波长,另外两只传感器监视环境中的其他红外辐射,结合火焰的闪烁特征,通过高性能的微处理器和先进的数学算法模型进行运算分析,使得只有符合火焰特征的辐射频谱才会被确认为火警,而其他的干扰因素形成的假火警信号则会被排除。JTGB-HW-SL-D603红外火焰探测器能够对日光、闪电、电焊、人工光源、环境(人等)、热辐射、电磁干扰、机械振动等干扰有很好的抑制,从而实现了对火焰信号的快速响应和准确识别。JTGB-HW-SL-D603探测器采用非接触式探测,灵敏度现场可调,提供无源接点、标准电流输出和总线接口与火灾报警系统相连接。
首安牌JTGB-HW-SL-D603点型红外火焰探测器适用于无烟液体和气体火灾、产生烟的明火以及产生爆燃的场所。例如:航天工业、飞机库、飞机修理场、化学工业、公路隧道、弹药和爆炸品仓库、油漆工厂、石油化工企业、制药企业、发电站、印刷企业、易燃材料仓库等可燃物含碳物质的其他场合。
JTGB-HW-SL-D603点型红外火焰探测器根据GB3836.1-2010《爆炸性气体环境用电气设备第1部分:通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备第2部分:隔爆型“d”》的规定,制成隔爆型结构,其防爆标志:ExdⅡCT6。适用于工厂具有ⅡA、ⅡB、ⅡC级,引燃温度组别为T1~T6组的1区、2区可燃性气体或蒸气与空气形成的爆炸性混合物的场所。

二、JTGB-HW-SL-D603点型红外火焰探测器外形及安装尺寸图

 JTGB-HW-SL-D603点型红
外火焰探测器外形及安装尺寸图

JTGB-HW-SL-D603红外火焰探测器外形及安装尺寸图

三、JTGB-HW-SL-D603红外火焰探测器型号和主要技术参数

  (1)型号含义:

 JTGB-HW-SL-D603点型红
外火焰探测器型号含义

  (2)防爆标志含义:

 JTGB-HW-SL-D603点型红
外火焰探测器防爆标志含义

  (3)技术参数:

型号 JTGB-HW-SL-D603
防爆标志 ExdⅡCT6
防护等级 IP65
工作电压 DC24V±15%(标称值DC24V)
工作电流 ≤45mA(24VDC)
信号输出 继电器无源点、0-20mA、总线输出
安装方式 壁装或吊装
响应时间 <30s
最大探测距离 42m底面尺寸为(33㎝×33㎝)的正庚烷火盆
保护角度 ≤90°
重量 2.5±0.2kg
外壳 不锈钢304
电缆引入装置接口 标配:1/2NPT外螺纹
环境温度 -20℃~+60℃
相对湿度 ≤95﹪RH(40±2℃)
执行标准 GB15631-2008

四、JTGB-HW-SL-D603点型红外火焰探测器防爆要点

  (1)在进行探测器结构设计时充分考虑了当爆炸性混合物侵入其内部,因 某种原因发生爆炸时,不致引起分析仪外部的爆炸性混合物爆炸的宗旨,从外壳 强度和组成外壳各零部件的接合面间隙、长度以及限制外壳最高表面温度等关键 条件着手,确保隔爆性能。
(2)隔爆外壳精加工后,进行静压试验,试验压力为1.5MPa,历时10~12S ,试验结果以不滴水为合格。
(3)隔爆接合面参数符合GB3836.2-2010的要求;隔爆面是产品的重要防爆 措施,使用及维修时应注意保护隔爆面,不得磕碰、划伤。
(4)探测器正常运行时,其外壳最高表面温度不超过60℃。
(5)探测器内最小电气间隙为6mm,带电部件与外壳之间最小爬电距离为10mm 。
(6)探测器的内外接地是确保其安全运行的重要措施,接地端子分别设在控 制箱内外部,旁边有接地标志“〨”。
(7)探测器外壳的明显部位有“严禁带电开盖”字样的警告牌。
(8)探测器安装于外力冲击冲击不到的场所。

五、首安JTGB-HW-SL-D603点型红外火焰探测器接线方式

    所有信号线和电源线宜采用截面积大于1.0mm2的导线,并严格按规范要求进行布线,其中探测器外壳应良好接地。探测器接线定义见下表:

编号 接线标示 电路特征 描述
1 24V 供电电源
2 GND 供电电源
3 - CANH 总线输出
4 - CANH 总线输出
5 无源点负端 故障输出
6 无源点负端 故障输出
7 绿 无源点负端 火警输出
8 无源点负端 火警输出
9 - 0~20mA负端 电流输出
10 - 0~20mA负端 电流输出
0~20mA电流输出定义 0~20mA电流输出定义 0mA 设备故障状态
0~20mA电流输出定义 0~20mA电流输出定义 5mA(10%) 正常监视状态
0~20mA电流输出定义 0~20mA电流输出定义 15mA(10%) 火警输出状态

  注:(1)上表中“接线标示”是指探测器自带1.5米长主电缆的接线情况。
(2)无源点输出和标准电流输出一般不同时使用,用户可以拆开探测器前盖 后根据需要在端子上相应接出。

六、JTGB-HW-SL-D603点型红外火焰探测器灵敏度和通讯ID设定

  JTGB-HW-SL-D603点型红外火焰探测器报警灵敏度(Ⅰ级、Ⅱ级、Ⅲ级) 可以通过拨码开关S1(红色,见下表)设定,以满足不同场所需要:

编号 图示 二进制编码 灵敏度等级
1      JTGB-HW-SL-D603点型红外火焰探测器 00 Ⅰ级(最灵敏)
2      JTGB-HW-SL-D603点型红外火焰探测器 01 Ⅱ级(出厂设定值)
3      JTGB-HW-SL-D603点型红外火焰探测器 10 Ⅲ级
4     JTGB-HW-SL-D603点型红外火焰探测器 11 Ⅳ级(大火报警)

  注:(1)灵敏度设定结束后,探测器需重新上电复位。



了解更多火焰探测器 价格热线:400-003-0119

商品属性
[工作电压] DC24V±15%(标称值DC24V)
[防爆认证] ExdⅡCT6
[防护等级] IP 65
[应用场所] 隧道、油库、工业厂房
[重量] 2.5±0.2kg
[型号] JTGB-HW-SL-D603
[名称] 点型红外火焰探测器
[安装方式] 壁装或吊装
[响应时间] <30s
[保护角度] ≤90°
[电缆引入装置接口] 标配:1/2NPT外螺纹
[执行标准] GB15631-2008
[报警电压] DC24V±15%(标称值DC24V)
[输出方式] 继电器无源点、0-20mA、总线输出
[工作温度] -20℃~+60℃
[工作湿度] ≤95﹪RH(40±2℃)
[最大探测距离] 42m底面尺寸为(33㎝×33㎝)的正庚烷火盆
[探测波段] 三波段
