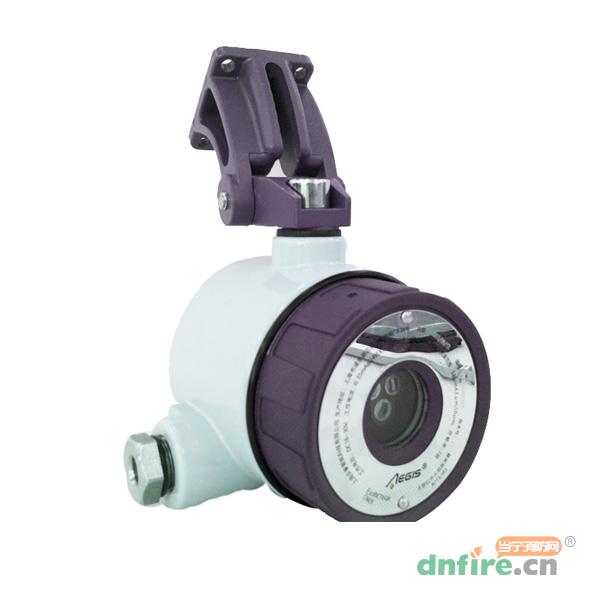

A715/IR3点型红外火焰探测器 三波段红外
品       牌:
证       书:
中国3C认证 检验报告
价       格:
媒体价            ¥0.0元
价       格:
建议成交价
购买方式:
产品热度:
好评
度:
  • 用的蛮好
  • 目测正品
  • 用的蛮好
  • 安装方便
  • 用着还不错
  • 质量很好
  • 用着还不错
QQ:65890257
类似产品
 A710/IR3三波段红外火焰探测器
 JTGB-HW-BK51Ex/IR3点型...
 A715/UVIR2点型红外紫外复合火焰...

详情介绍

属性参数

图片(0)

视频(0)

文章资料

咨询评价

售后保障

年中大促

A715/IR3点型红外火焰探测器 三波段红外A715/IR3点型红外火焰探测器 三波段红外A715/IR3点型红外火焰探测器 三波段红外A715/IR3点型红外火焰探测器 三波段红外A715/IR3点型红外火焰探测器 三波段红外

一、A715/IR3点型红外火焰探测器功能和组成

  A715/IR3点型红外火焰探测器可应用于需要对火焰(包括部分阴燃火)实施监控的场所,快速发现可能引起火灾的火焰燃烧,及时发出火灾警报。

  A715/IR3红外火焰探测器通过三个工作于不同波段的红外热释电传感器将火焰燃烧参数转换为电信号,将信号输入工业计算芯片进行比较、运算和分析处理,配合专用智能控制软件,可以快速准确地发出火灾警报。

  A715/IR3红外火焰探测器采用专用铝压铸隔爆壳体,具有良好的防爆和防护特性,耐腐蚀、抗老化,可以长期工作于室内、室外以及各种特殊的工业场所。

二、A715/IR3点型红外火焰探测器外形结构及尺寸

  为满足探测器长期稳定工作和防爆要求,A715/IR3使用一个铝压铸结构的外壳。外壳分为壳体和底盖。

  为保证防爆性能壳体和底盖之间采用螺纹连接,并在连接面加装一个橡胶密封圈。

  进线孔和安装挂钩均设置在壳体上,以方便接线操作。

  使用一个塑料内壳固定和保护电路部分,内壳前面板仅露出三只红外火焰传感器和指示灯,后部仅露出接线端子,以防止安装和接线时对电路造成损坏。
  A715/IR3外形结构和尺寸见下图:

A715/IR3外形结构和尺寸



三、A715/IR3红外火焰探测器技术参数

  1、A715/IR3点型红外火焰探测器基本参数

项目 规格
名称 点型红外火焰探测器
型号 A715/IR3
执行标准 ●GB15631-2008《特种火灾探测器》
●GB3836.1-2000《爆炸性气体环境用电气设备》第1部分:通用技术要求
●GB3836.2-2000《爆炸性气体环境用电气设备》第2部分:隔爆型“D”
传感器 锐探AE-S708/3、AE-S708/4 和AE-S708/5 红外热释电传感器
光学窗口 白宝石(Al2O3)
壳体 ●材料:铝合金
●成型工艺:压铸
●涂覆工艺:表面静电粉末喷涂,内部金属钝化处理
重量 ≤1kg
防爆和防护 ●防爆:EXdⅡCT6
●防护:IP66

  2、A715/IR3点型红外火焰探测器工作参数

项目 规格或状态
供电电源 最小 标准 最大
18VDC(可定制12VDC) 24VDC 30VDC
工作电流 监视状态≤15mA,报警状态≤35mA
预热时间 通电后60s
火灾报警 当被监视区域发现火焰(包括部分引燃火)时,探测器进入火警状态;
火警输出继电器动作,红色火警指示灯点亮
故障报警 当发现传感器、电源等异常时,探测器进入故障报警状态;
故障输出继电器动作,黄色故障指示灯点亮;
当火警和故障同时发生时,火警优先;
报警阈值 1-5 级可调(出厂时设置为3 级)
监视状态每次绿灯闪烁次数表示报警阈值

报警延迟 0-30s可调(出厂时设置为0s)
漂移补偿 传感器硬件补偿和智能软件补偿结合模式
可有效补偿因温度、环境变化和元器件长期工作产生的漂移
干扰源抑制 可有效抑制非火焰干扰源的影响,如阳光(直射和反射)、常用人工光源、背景辐射源、热移动物体、电焊等
指示灯 ●监视状态:绿灯闪亮
●火警状态:红灯常亮
●故障状态:黄灯常亮
输出 ●火警继电器,报警时动作,输出触点1A@30VDC1A@250VAC
●故障继电器,故障时动作,输出触点1A@30VDC1A@250VAC
●4-20mA电流环
●串行通讯接口

四、A715/IR3红外火焰探测器探测性能和保护范围

最大探测距离D(max)
火源情况 A715/IR3红紫外火焰探测器最大探测距离D(max)
汽油 0.1㎡火盘(0.3m*0.3m)

55m

正庚烷

55m

柴油

50m

煤油

50m

航空煤油

50m

酒精

50m

异丙酮

50m

甲醇 45m
聚丙烯 20m
纸张 35m
甲烷 0.5m(H)*0.2(w)气体火焰 35m
LPG丙烷

  说明:

  1、上图的中轴线代表与探测窗口垂直;

  2、“探测区域示意图”中探测区域垂直与水平方向一致;

  3、上图显示100%位置为最大探测距离D(max),各个角度的探测距离可由图

  4、上黑色边缘部分的百分比乘以D(max)计算得出;

  5、各类环境下的最大探测距离D(max)详见上表

五、A715/IR3点型红外火焰探测器环境参数

项目 规格
工作温度 -10℃~+55℃
工作湿度 ≤95%HR,无结露
储存温度 -20℃~+60℃

六、设置和记录

项目 内容
设置 使用PC和专用软件,通过串行通讯口可设置探测器的报警参数:
●报警模式
●报警阈值
●报警延迟时间
需专业人士操作和密码授权
简易设置 利用手边的磁铁,控制内置干簧管调整报警灵敏度
记录查询 使用PC和专用软件,通过串行通讯口可查询探测器的内部记录
●出厂设置:报警阈值、延迟时间。
●用户设置(缺省默认出厂设置):报警阈值、报警延迟时间。
●工厂功能:维护、标定、补偿参数信息、合格标识、软件版本、产品ID等。
需专业人士操作和密码授权

七、A715/IR3点型红外火焰探测器主要电路及软件

  电路部分主要包括传感器、低噪声放大器、工业处理单元、外围输入输出及驱动电路、电源和EMC电路等。
电原理框图见下图:

A715/IR3原理图

A715/IR3原理图

  MCU内置专用软件程序,使用安誉三波段红外火焰探测算法和判据规则。

了解更多火焰探测器价格热线:400-928-6119

商品属性
[应用场所] 隧道、油库、工业厂房
[工作温度] -10℃~+55℃
[储存温度] -20℃~+60℃
[工作湿度] ≤95%HR,无结露
[外壳] 铝压铸结构
[防护等级] IP 66
[工作电压] DC24V
[防爆认证] ExdⅡCT6
[别名] 防爆三波段火焰探测器
[型号] A715/IR3
[探测波段] 三波段
