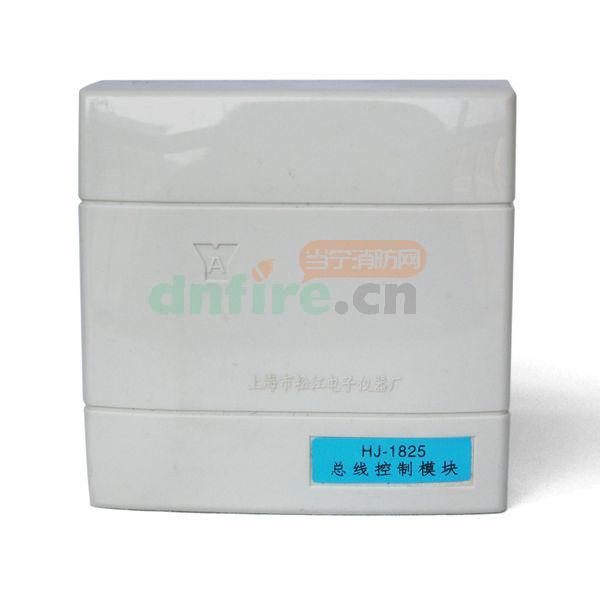

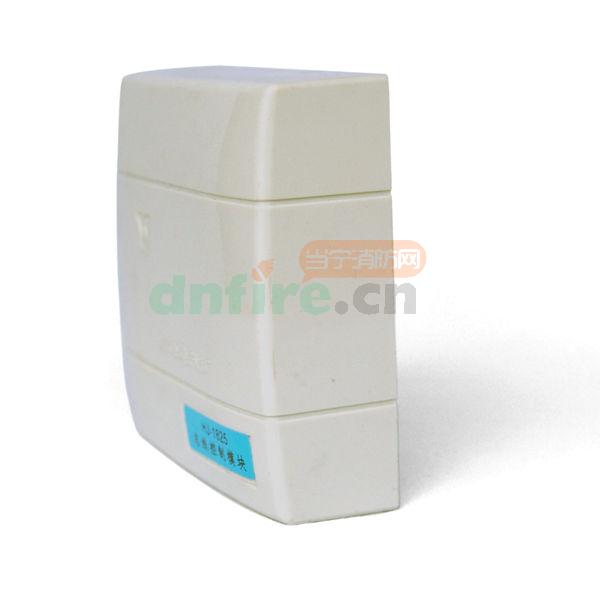

一、HJ-1825总线控制模块概述:

　　HJ-1825输入/输出模块(以下简称模块)，主要用于连接需要火灾报警控制器控制的消防联动设备，如警铃、声光报警器、阀、口、电梯、广播切换等，并可接收设备的动作回答信号。

二、HJ-1825总线控制模块特点:

　　1. 地址编码可由电子编码器事先写入，也可由控制器直接更改，工程调试简便可靠。
2. 输出继电器提供二常开二常闭转换触点，触点容量AC250V/3A,DC24V/5A，模块接收无源常开反馈信号

三、HJ-1825总线控制模块技术特性:

型号	HJ-1825
监控电流	<240µA
报警电流	<40mA
接线要求	RVS线≥1.0mm2，DC24V，电源线≥2.5mm2
环境温度	-10℃～+50℃
相对湿度	≤95%(40℃+2℃,-2℃)
外形尺寸	86×86×39.5
颜色	象牙白色

四、 HJ-1825总线控制模块工作原理:

　　模块内嵌微处理器，微处理器实现与火灾报警控制器通讯、电源总线掉电检测、输出控制、输入信号逻辑状态判断、输入输出线故障检测、状态指示灯控制。模块接收到火灾报警控制器的启动命令后，吸合输出继电器，并点亮指示灯。模块接收到设备传来的回答信号后，将该信息传到火灾报警控制器。

五、HJ-1825总线控制模块安装与布线:

　　1.安装前应首先检查外壳是否完好无损，标识是否齐全。
2.模块采用明装方式，底壳与模块间采用插接式结构安装，安装时只需拔下模块，从底壳的进线孔中穿入电缆并接在相应的端子上，再插好模块即可安装好模块。
模块采用线管预埋安装，将底盒安装在86H50型预埋盒上，安装孔距为60mm。

六、HJ-1825总线控制模块现场接线摸拟图:

第一步：打开HJ-1825总线控制模块外壳。	第二步：将RVS2*1.5信号总线从底座后面的穿线孔穿过。安装在HJ-1825输入输出模块的S+和S-的位置。
第三步：将BV2*2.5的电源线从底座后面的穿线孔穿过。安装在HJ-1825总线控制模块的24V和GND的位置。	第四步：将BV2*2.5的控制线从底座后面的穿线孔穿过。安装在HJ-1825输入输出模块的常开输出点，可以实现无源控制方式。
第五步：将BV2*2.5的电源线的正极从底座后面的穿线孔穿过。安装在HJ-1825输入输出模块的1个常开输出点，然后从1个中心点引出1组到被控设备.	第六步：将BV2*2.5的电源线的负极从底座后面的穿线孔穿过。安装在HJ-1825输入输出模块的另1个常开输出点，然后从另1个中心点引出1组到被控设备，然后从两个中心点引出两组被控设备的驱动线，可以实现24V的有源控制方式。
